charge du courant est de 80 A. Par défaut, un connecteur transversal
d'une longueur de 492 mm est proposé pour 41 modules à juxtaposés.
Des connecteurs transversaux raccourcis sont disponibles en option.

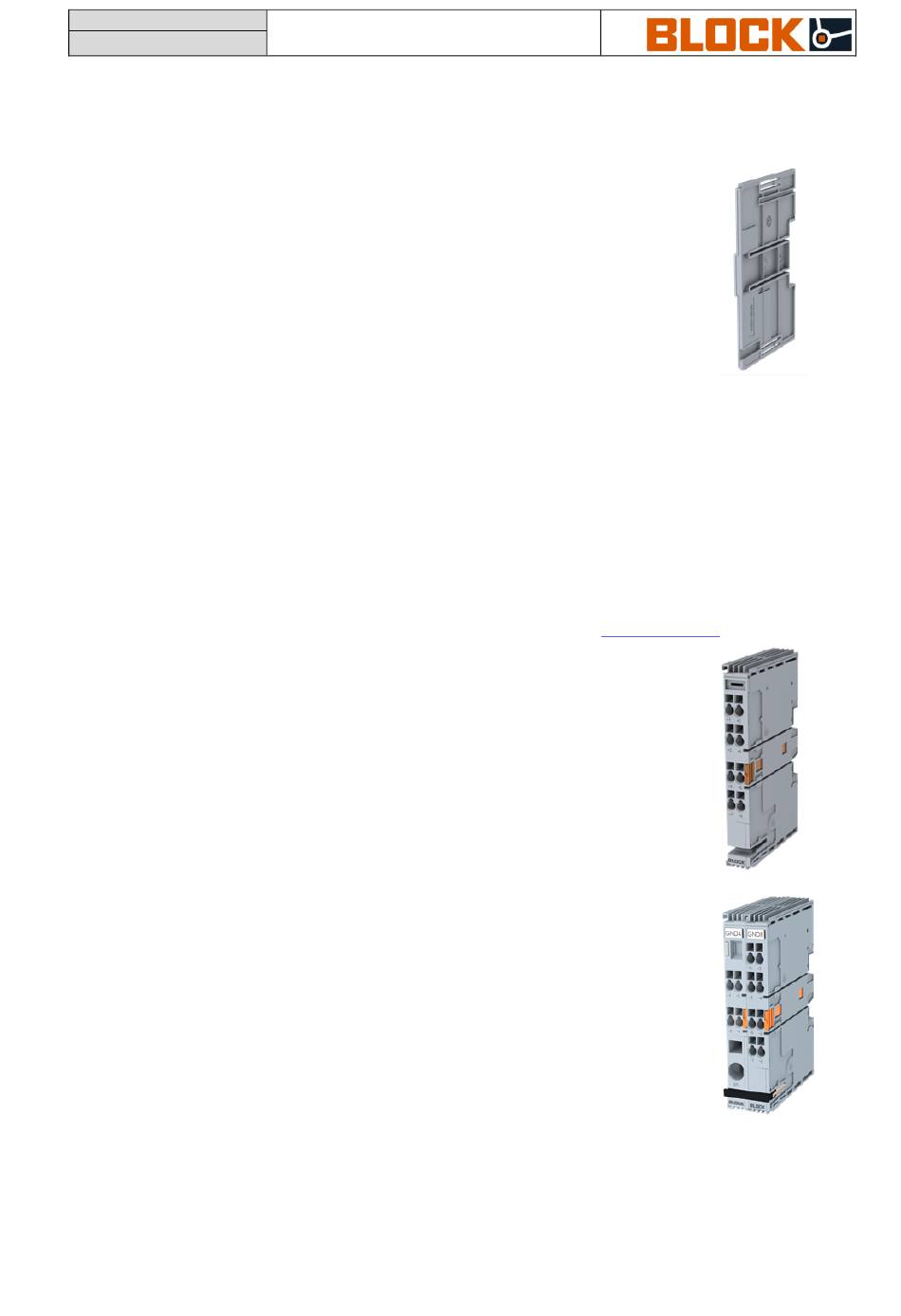

2.8.1.2 Cache latéral EB-COV
Le cache latéral EB-COV permet de couvrir les contacts
qui dépassent des modules sur le côté gauche et évite
que ces contacts ne soient touchés accidentellement.
2.8.2

Accessoire en option

2.8.2.1

Modules de communication

Pour la connexion de canaux de disjoncteurs de communication EasyB
à une commande de niveau supérieur, différents modules de
communication sont disponibles et en développement. Les modules de
communication sont juxtaposés au groupe de disjoncteurs sur le côté
gauche.
Vous trouverez de plus amples informations sur les différents modules
de communication dans la partie produit sur www.block.eu.
2.8.2.2 Module de répartition du potentiel EB-PMM
S'il faut plus de contacts de sortie que ceux disponibles
sur le canal de disjoncteur afin de répartir le courant de
sortie, il est possible de juxtaposer jusqu'à trois modules
de répartition du potentiel EB-PMM sur le côté droit d'un
disjoncteur. Jusqu'à 24 autres contacts de sortie sont
ainsi disponibles. La liaison des modules de répartition
du potentiel au canal du disjoncteur est effectué
automatiquement.
2.8.2.3

Borne collective 0 V EB-GNDx

Les modules EB-GND4 et EB-GND8 sont utilisés comme
borne collective 0 V avec quatre ou huit contacts. Les
contacts de 2,5 mm² peuvent supporter jusqu'à 10 A.
Un courant total de 40 A est autorisé par module. Le
courant est réparti par le connecteur transversal EB-BAR
et peut être renvoyé au bloc d'alimentation via le
contact de 16 mm² sur l'EB-GND4.
2.8.2.4 Possibilités de repérage
Le repérage des modules EasyB s'effectue à l'aide des étiquettes de
marquage standard de 5 ou de 6 mm.
