3. Installation

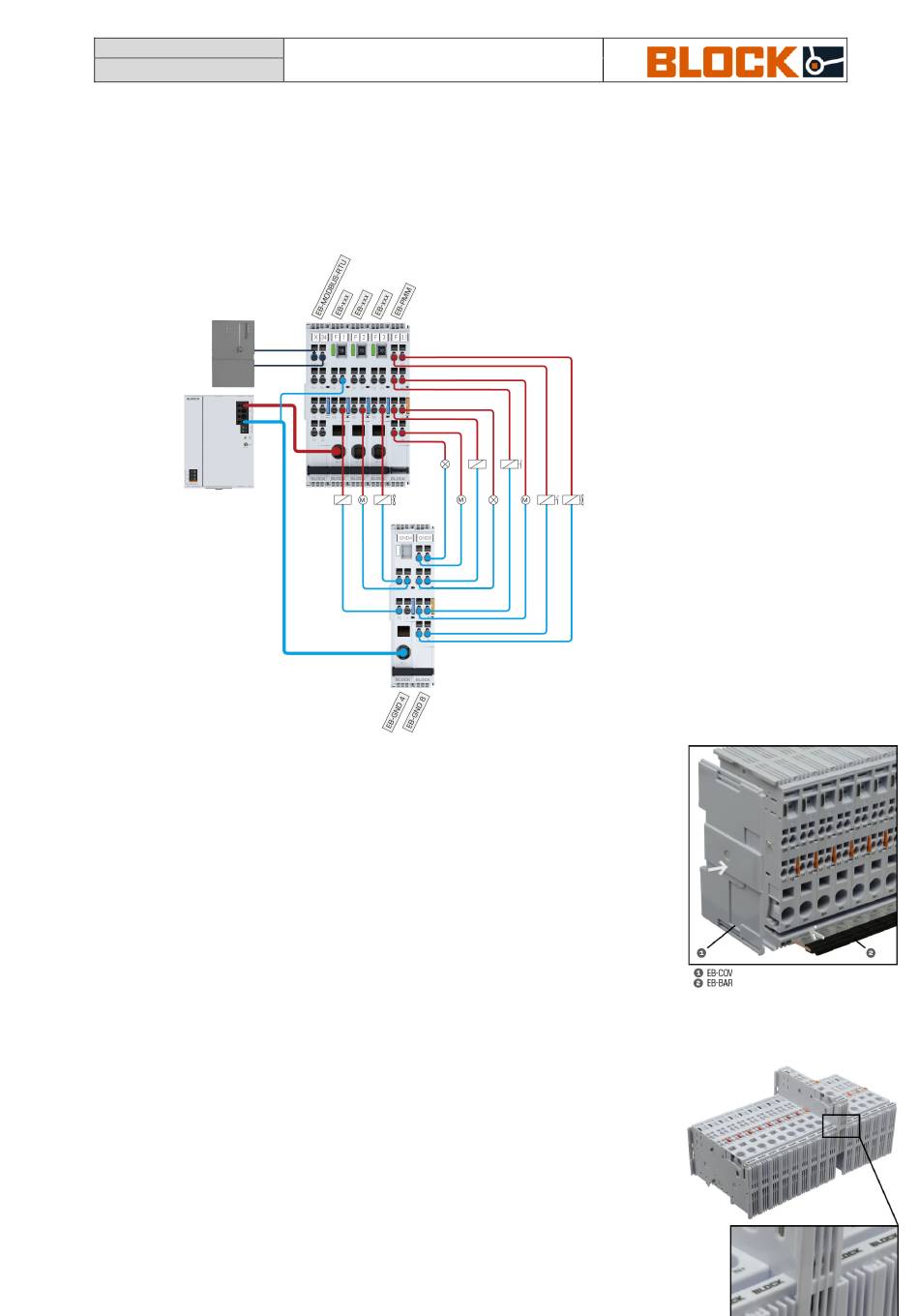

3.1 Schéma de principe d'installation
Figure 3-1 : Schéma de principe EasyB
3.2

Montage

L'appareil doit être monté horizontalement sur le rail profilé
normé TH 35-15/7,5 (EN 60715). L'appareil doit être
orienté de manière à ce que les fentes d'aération se situent
sur le côté supérieur ou inférieur. Une distance minimale de
30 mm vers le haut et vers le bas doit être respectée.
D'autres modules doivent être insérés par le côté. Un
système de rainures et de ressorts permet de positionner et
de connecter l'appareil en toute sécurité. Un cache EB-COV
est requis sur le module de gauche pour couvrir le côté gauche du boîtier.
3.3

Connexion

Dimensionnez les câbles conformément au courant d'entrée
et de sortie. Pour les sections de câble autorisées, reportez-
vous à la figure 2-3 ou à la figure 2-4. Appliquez la tension
d'alimentation +24 V sur la borne d'entrée In+. La tension
d'alimentation +24 V est pontée via le connecteur
transversal EB-BAR pour tous les modules. Toutes les
autres connexions de signaux sont pontées
