MANUEL FR DISJONCTEUR ÉLECTRONIQUE
V 1.04
BASIC FIX

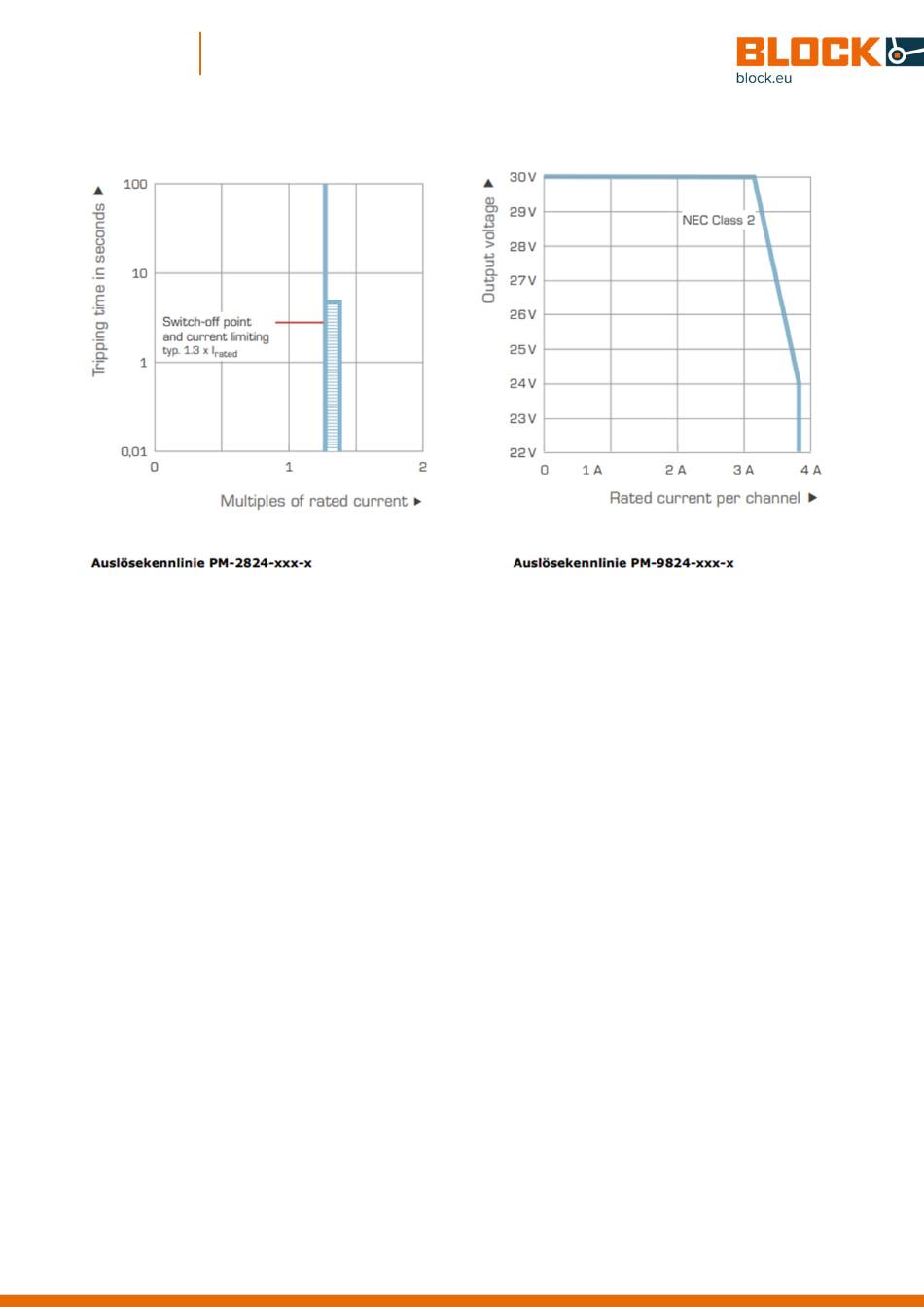

4. Caractéristique de déclenchement
Le disjoncteur électronique limite activement la surintensité de chaque canal de sortie à 1,3 fois le courant no-
minal typique et convient particulièrement aux consommateurs sensibles. Le temps de coupure varie entre 50
ms et 5 s en fonction de l'importance de la surintensité. En cas de surintensité, seul le circuit défectueux est
déconnecté de manière sélective. Une chute de tension sur les circuits non concernés est empêchée de mani-
ère fiable. La variante NEC Classe 2 PM-9824 limite à tout moment le courant de sortie à des valeurs inférieu-
res à 100W et convient donc à la construction de circuits électriques UL Classe 2. Les circuits électriques qui
répondent aux exigences de la classe 2 simplifient considérablement l'homologation des installations auprès
d'UL, car il n'est pas nécessaire d'utiliser en aval des composants listés par UL.
4.1 Déconnexion immédiate sélective en cas de sous-tension
Si la tension de sortie du bloc d'alimentation descend en dessous de 20 V, il se produit une déconnexion im-
médiate sélective (max. 16 ms) de toutes les sorties qui conduisent à ce moment-là plus de 100 % du courant de
déclenchement réglé individuellement.
4.2

Charger des charges capacitives

Le disjoncteur électronique permet d'enclencher des charges capacitives particulièrement élevées.
Capacité minimale : 70mF @24 Vdc pour les canaux NEC Class 2 avec un courant nominal de 3,8 A
Capacité minimale : 58mF @24 Vdc pour les canaux avec un courant nominal de max. 6 A
Capacité minimale : 130mF @24 Vdc pour les canaux avec un courant nominal de 1 2 A max.
La capacité a été déterminée expérimentalement à chaque fois pour le courant nominal, pour une longueur de
câble de 2,5 m et une section de câble de 2,5 mm².
