2.3. Bornes de raccordement

3. Mise en service

Pour permettre la communication entre le module EB-MODBUS-RTU et l'API, une
configuration d'interrupteur DIP correspondante doit être effectuée.
Le module MODBUS s'initialise de manière autonome en appliquant la tension
d'alimentation sur la borne IN+.
Le bon fonctionnement n'est possible que par juxtaposition des modules de
disjoncteurs, puis par application de la tension sur IN+.
Après avoir appliqué la tension d'alimentation, tous les disjoncteurs connectés sont
adressés l'un après l'autre, puis mis sous tension de manière sélective.
L'utilisation du module EB-MODBUS-RTU permet d'adresser et de gérer jusqu'à
40 canaux de disjoncteurs.
Remarques :
En appliquant une tension d'alimentation sur IN+, il est impératif de connecter une
•
ligne GND séparée à l'un des canaux de disjoncteurs.
La mise sous tension sans modules de disjoncteurs juxtaposés peut entraîner un
•
dysfonctionnement.
BLOCK Transformatoren-Elektronik GmbH
Max-Planck-Straße 36-46 27283
EB-MODBUS-RTU
Communication

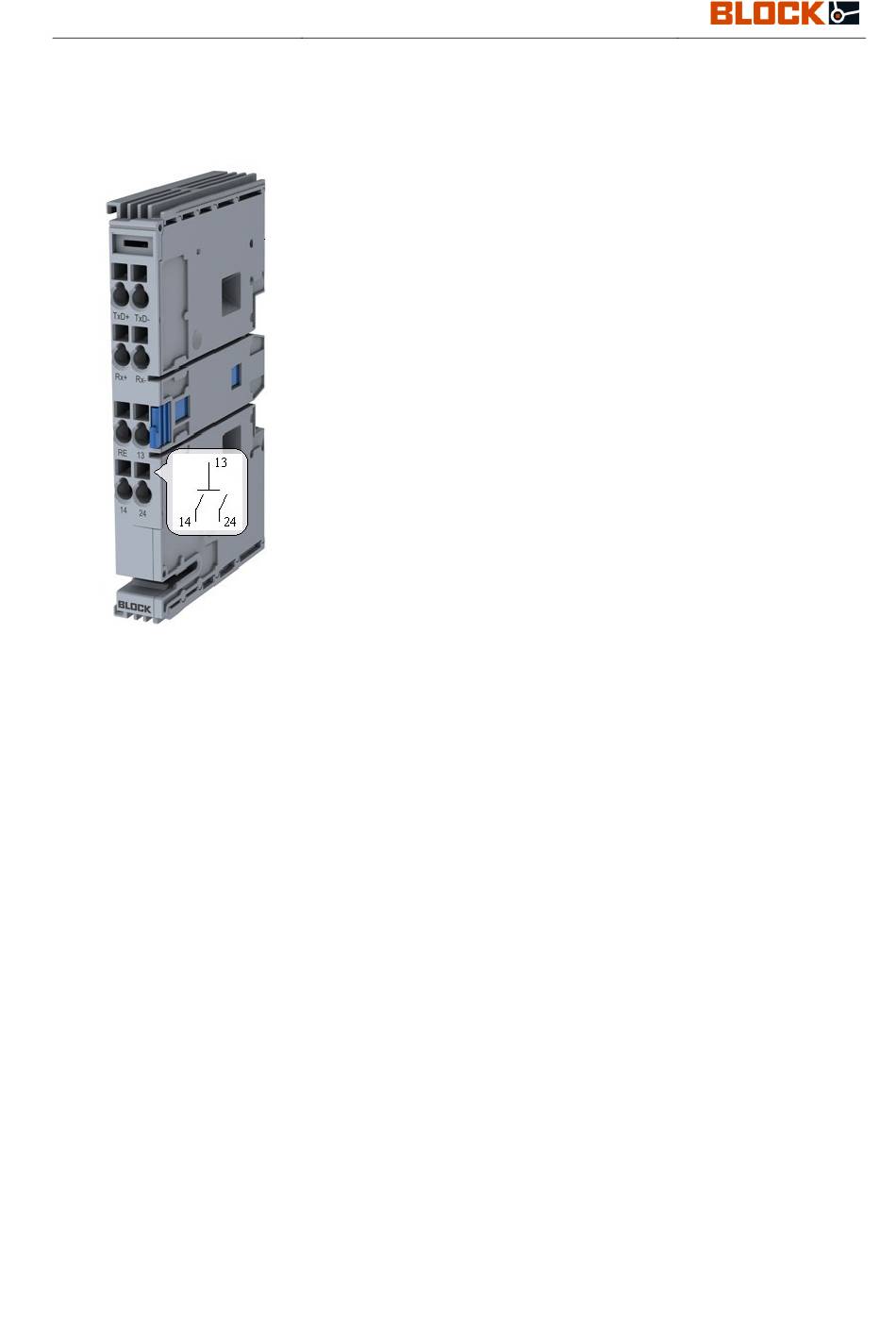

TxD+, TxD-, Rx+, Rx- Câblages 2/4 fils
Entrée de signaux
RE Entrée de réinitialisation groupée 24 V
Contacts de signalisation
13 Entrée libre de potentiel
14 Canal déclenché et/ou désactivé
24 Courant nominal à 90 %
Alimentation
IN+ Entrée de tension d'alimentation +24 V CC (18 - 30 V)
