Castolin PRO SYNTIG 200 ACDC Notice D'utilisation page 38

Asta TIG
TIG
Connettore + polarità
MMA: Supporto per elettrodi
TIG: morsetto di terra
Connettore di polarità -
MMA: Morsetto di terra
TIG : torcia

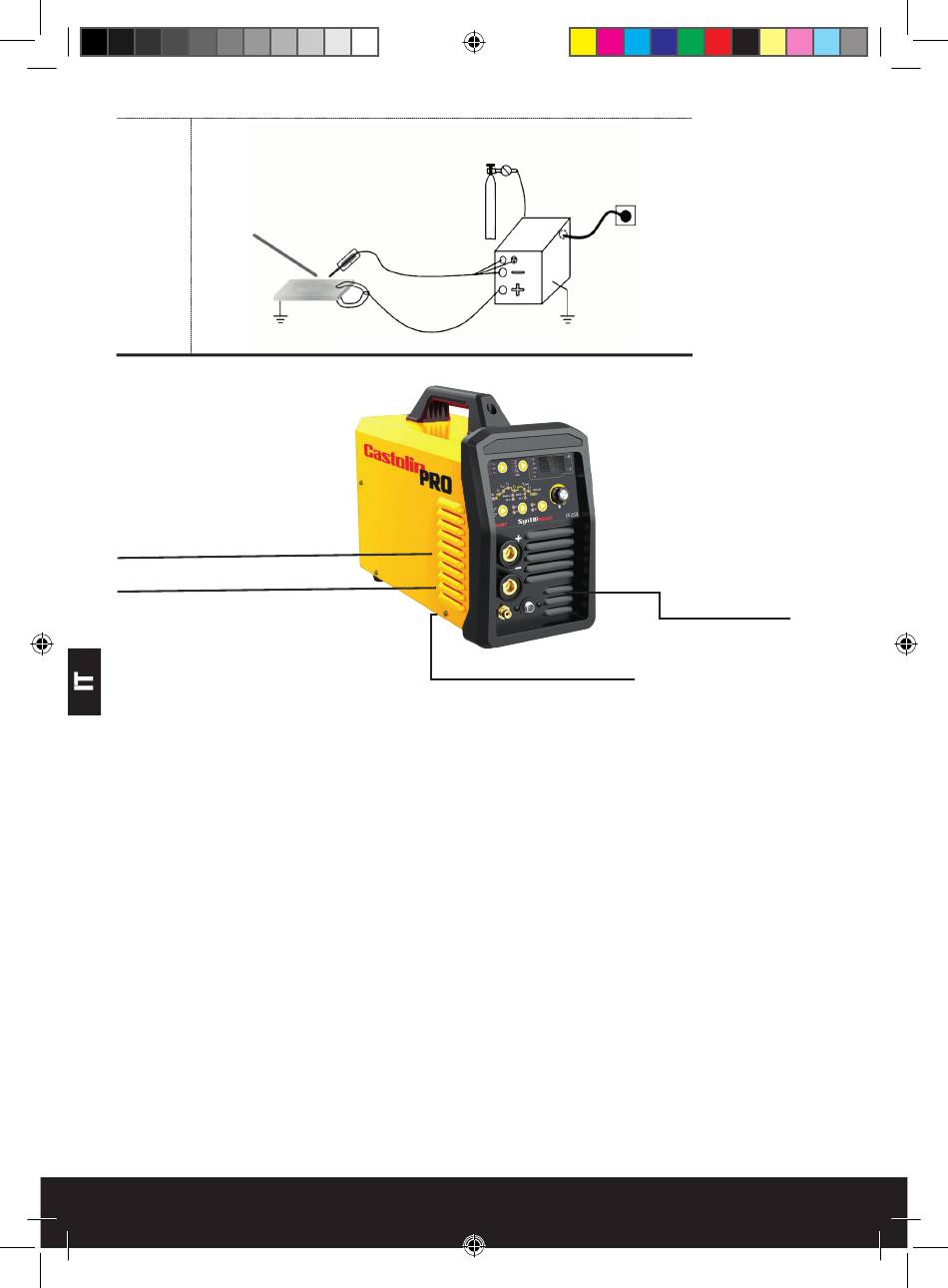

3.3 Fasi di installazione
3.3.1 Procedura di installazione consigliata
a) Assicurarsi che la macchina sia spenta.
b) Verificare che il cavo di alimentazione sia in buone condizioni e che la tensione di ingresso sia corretta.
c) Collegare l'apparecchio alla presa di corrente.
d) Per la saldatura TIG, collegare il tubo del gas. Impostare la portata desiderata.
e) Collegare il cavo di terra alla parte da saldare rispettando la polarità.
f) Collegare la torcia TIG o il portaelettrodo, rispettando la corretta polarità.
g) Accendere il dispositivo, selezionare la modalità di saldatura appropriata sullo schermo e impostare i parametri
appropriati. Prima di iniziare, accertarsi che non vi siano cortocircuiti tra la torcia e il pezzo da saldare.
38
Notices_multilangues_200ACDC.indd 38 Notices_multilangues_200ACDC.indd 38
Bombola di argon
Torcia TIG
Pezzo di saldatura
Cavo di terra
Riduttore di
Cavo del gas
TIG: connettore per il tubo di
alimentazione del gas della torcia
TIG
Presa di
corrente
TIG: connettore per i
comandi della torcia TIG
