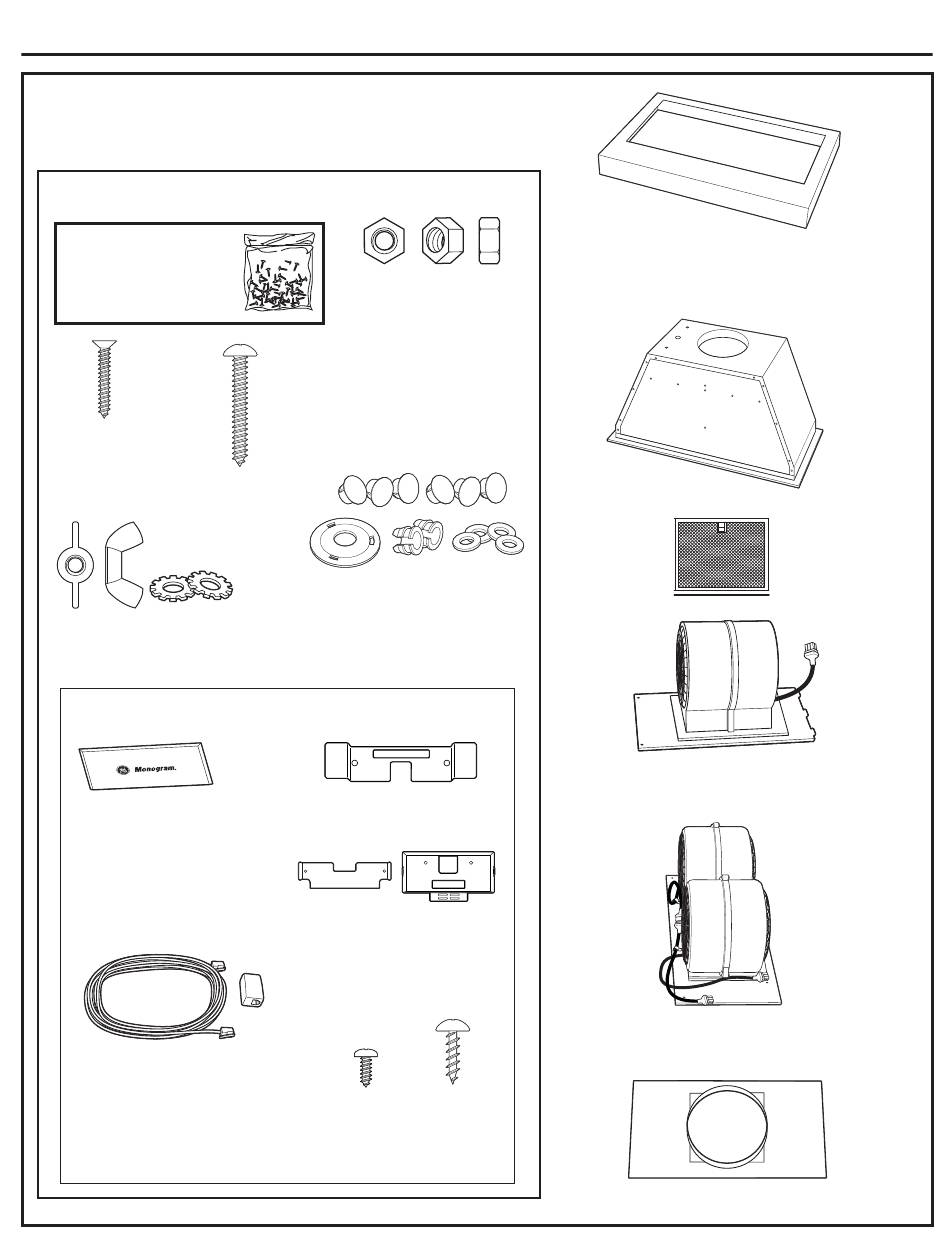

PIEZAS PROVISTAS

Ubique las piezas empacadas con la campana.
CONTROLE LAS PIEZAS DE INSTALACIÓN
Cuente los tornillos/
componentes. Los
tornillos mostrados
tienen el tamaño real.
6 tornillos para
madera para
el revestimiento
8 tornillos
de la campana
para madera
para la funda
del encastre
2 tuercas mariposa con
arandelas de presión para
el motor del ventilador
MONTAJE REMOTO DEL CONTROL (CON CABLES)
Placa ciega para
la abertura del
control remoto*
* NOTA: Para utilizarse
en campanas a medida
cuando los controles se
montan en forma remota.
30 pies de cable de 4 hilos
(clavija recta) con conector/
convertidor
NOTA: No debe utilizarse
para una red de
telecomunicaciones
(teléfono).
Preparación para la instalación
5 tuercas para el
montaje de la placa del
regulador de tiro (no se
encuentran en la bolsa
de piezas; usted debe
conservar las tuercas
cuando quite la placa
del regulador de tiro de
la campana del encastre
mientras desempaca las
piezas)
6 tapones del chasis de la
funda del encastre, 1 tapón
de orificio de cable doméstico
(opcional),
2 ojales de goma, 4 arandelas
para la funda del encastre
Soporte de pared para el control
Placa de Soporte de
montaje del montaje
control del control
Conector/
convertidor
2 tornillos
de placa
de soporte
de montaje
(empacado en una caja separada)
Funda del encastre
(modelos de 30" y 36" de ancho)
(modelos de 42" y 48" de ancho)
2 tornillos
de pared
55
Revestimiento de la campana
Filtros
Motor del ventilador
Motor del ventilador doble
Placa del regulador de tiro
