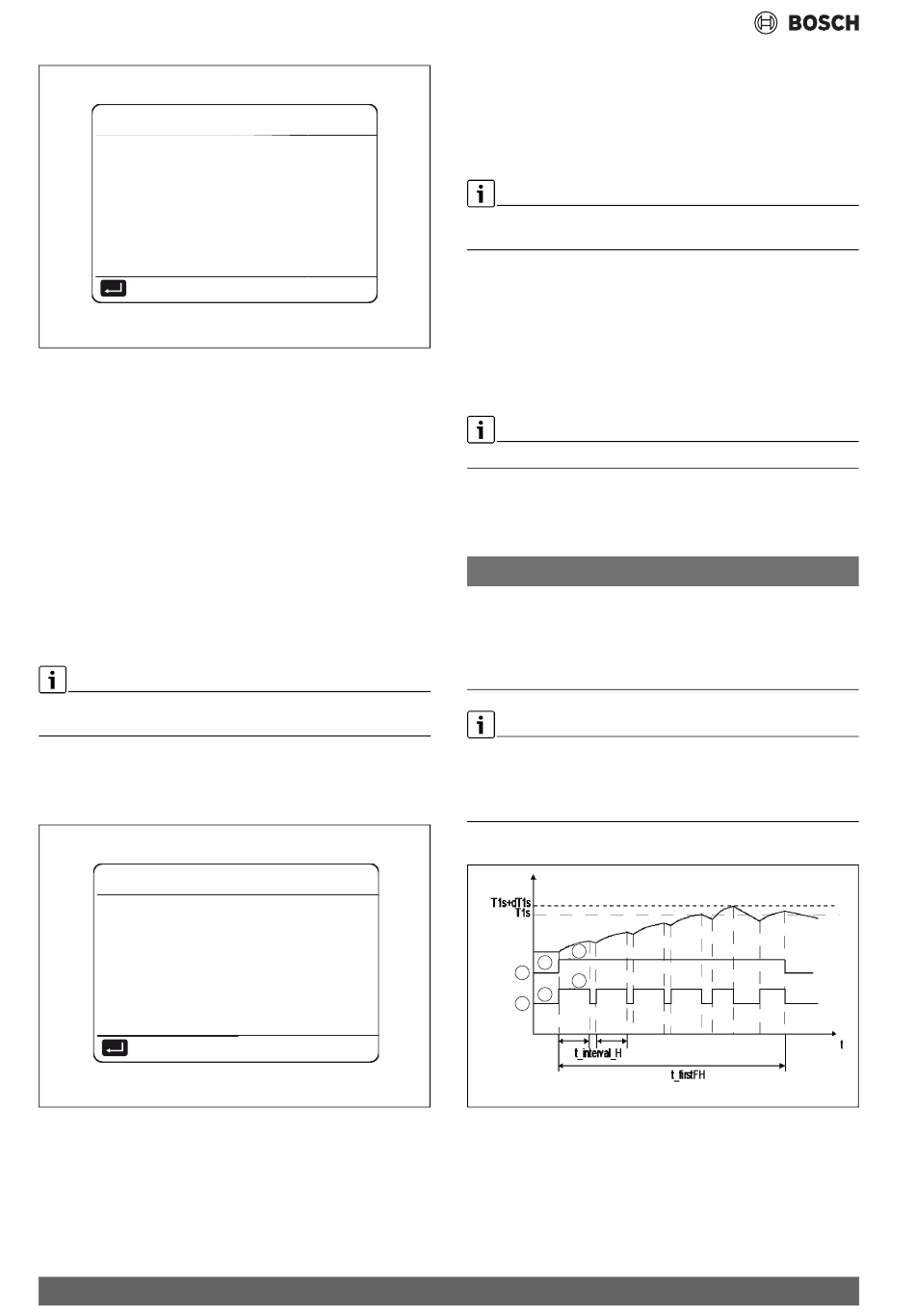

Démarrage - réglages initiaux et fonctions
11. TEST FONC
Test fonc activ.
Mode chaud activ.
Températ. eau de sortie est
15°C
CONFIRMER
Fig. 138 11.5 FONCT. MODE CHAUD
La logique établit que :
• l'unité se met en marche en mode chauffage, avec un point de
consigne de l'alimentation en eau à 35 °C.
• La température de l'alimentation en eau réelle est indiquée sur
l'écran du HMI après 10 minutes :
– Si elle est présente, la chaudière en appoint (AHS) démarre en
appui de la pompe à chaleur. Si les conditions de sortie de la fonc-
tion ne sont pas atteintes, la chaudière continue à fonctionner
pendant 10 minutes, puis s'éteint ;
– S'il est présent, le chauffage électrique de secours (IBH) démarre
en appui de la pompe à chaleur. Si les conditions de sortie de la
fonction ne sont pas atteintes, le chauffage continue à fonction-
ner pendant 3 minutes, puis s'éteint ;
• L'unité continue à fonctionner jusqu'à ce que le point de consigne soit
atteint ou pendant 30 minutes.
Vérifier la cause de toute erreur affichée à l'écran pendant cette procé-
dure.
11.6 FONCT. MODE ECS
Démarre l'appareil en mode ECS, afin de pouvoir vérifier le fonctionne-
ment du système.
11. TEST FONC
Test fonc activ.
Mode ECS activé.
La température débit eau est 45°C.
Températ. réserv. eau est 30°C.
CONFIRMER
Fig. 139 11.6 FONCT. MODE ECS
La logique établit que :
• l'unité démarre en mode ECS, avec un point de consigne ECS de
55 °C ;
• les températures de l'alimentation en eau réelle et du ballon d'eau
chaude sanitaire sont indiquées sur l'écran du HMI ;
92
• après 10 minutes, s'il est présent, le chauffage électrique du ballon
(TBH) démarre en appui de la pompe à chaleur. Si les conditions de
sortie de la fonction ne sont pas atteintes, le chauffage continue à
fonctionner pendant 3 minutes, puis s'éteint ;
• l'unité continue à fonctionner jusqu'à ce que le point de consigne soit
atteint ou pendant 20 minutes.
Vérifier la cause de toute erreur affichée à l'écran pendant cette procé-
dure.
9.2.12 Réglages des fonctions spéciales
▶ MENU > POUR RÉPARATEU > 12. FONCT. SPÉCIALE
Des fonctions spéciales peuvent être utilisées lors de l'installation ou de
0010052379-002
la maintenance pour mieux gérer ou accéder au système, par exemple
lors de la première mise en service pour exécuter un cycle de déshumi-
dification du chauffage par le sol ou lorsque l'unité est redémarrée après
avoir mise sur OFF pendant une longue période.
Dans ce mode, le clavier est désactivé.
12.1 PRÉCHAUF POUR LE SOL
Cette fonction peut être utile lorsque le système de distribution est
constitué d'un chauffage par le sol.
AVIS
Risque de dommages du sol !
Si le mode chauffage est activé sur un sol qui contient encore une quan-
tité considérable d'eau, il risque de se déformer ou de se fissurer.
▶ Effectuer un cycle de préchauffage, au cours duquel la température
de l'eau fournie au sol est progressivement augmentée.
Si c'est la première fois que l'unité est mise en marche, avant d'activer
cette fonction :
▶ Exécuter la fonction de purge (décrite dans ce paragraphe), afin
d'éviter tout dysfonctionnement ou dommage au système.
La logique opérationnelle est illustrée dans le schéma suivant :
1
2
0010052389-002
Fig. 140 12.1 PRÉCHAUF POUR LE SOL
[1]
Pompe
[2]
Compresseur
[3]
Arrêt
[4]
Allumé
4
3
4
3
Compress 2000 AWF – 6721859587 (2024/07)
0010053197-001
