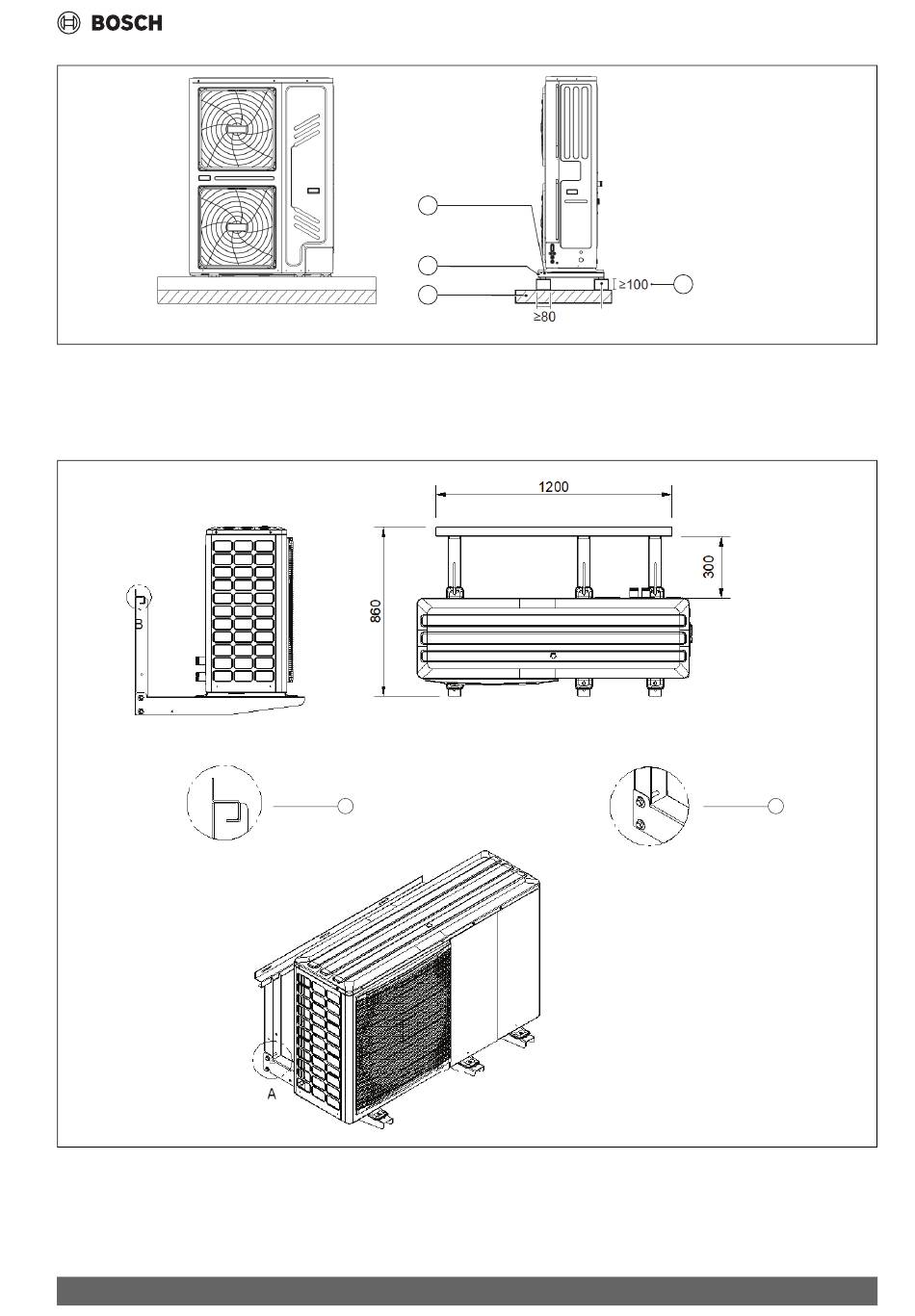

Fig. 42 Fixer l'unité avec des boulons de fondation
[1]
Bouchon d'expansion de Ø10 mm
[2]
Amortisseurs de vibrations
[3]
Sol ou toit
[4]
Construction porteuse en béton h ≥ 100 mm
Fig. 43 Montage mural
[1]
Module de verrouillage (B)
[2]
Supports de fixation fournis (A)
Compress 2000 AWF – 6721859587 (2024/07)
1
2
3
6.5
Deux kits sont disponibles pour fixer l'unité au mur :
kit de support : les fixations du détail A sont incluses, les fixations
murales ne sont pas fournies ; et kit de supports anti-vibrations.
1
4
Montage mural
Installation
0010053153-001
2
0010053154-001
43
