A
A
B
C

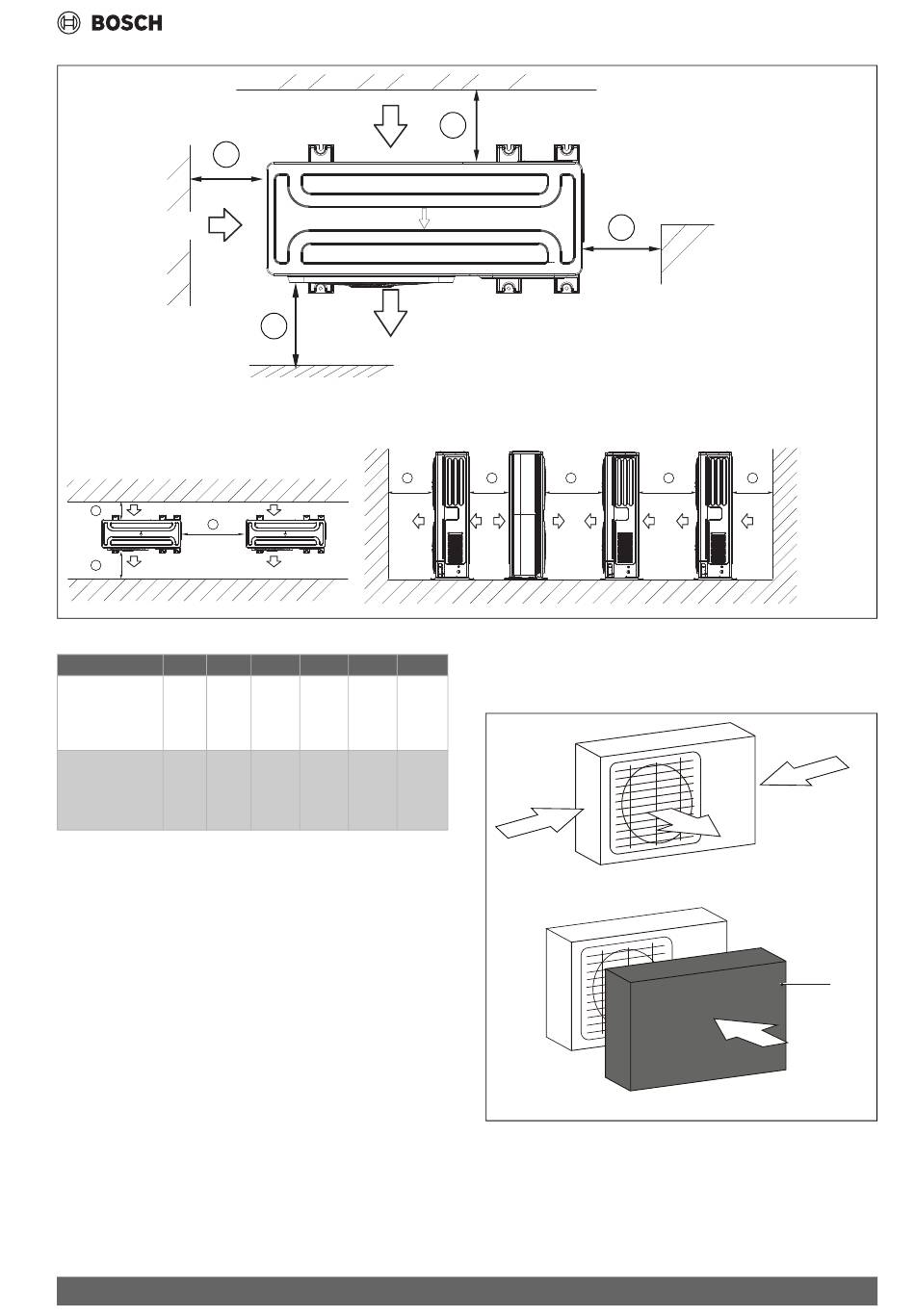

Fig. 35 Dégagements minimaux
Dimensions
A
B
CS2000AWF 4 R-
≥ 300 ≥ 600 ≥ 1000 ≥ 1000 ≥ 2000 ≥ 2000
S ~
CS2000AWF 6 R-
S
CS2000AWF 8 R-
≥ 300 ≥ 600 ≥ 1500 ≥ 1000 ≥ 3000 ≥ 2500
S ~
CS2000AWF 30
R-T
Tab. 13 Distance par rapport au mur, à l'élément de délimitation ou au
parement du bâtiment
6.3
Installation dans des conditions climatiques
extrêmes
6.3.1
Appareil exposé à des vents forts
▶ Ne pas installer l'appareil dans un endroit où le côté aspiration peut
être directement exposé au vent.
▶ Installer l'appareil de manière à ce que le ventilateur de sortie d'air
soit à 90° par rapport à la direction du vent.
▶ Si besoin, installer une barrière ( Figure 36, [A]) devant l'unité
pour la protéger des vents particulièrement forts.
▶ Placer le côté sortie perpendiculairement à la direction du vent.
Une vitesse de vent de 5 m/s ou plus soufflant contre la sortie d'air de
l'appareil entraîne un court-circuit (réaspiration de l'air extrait), dont les
conséquences peuvent être les suivantes :
• Diminution de la capacité opérationnelle.
• Accélération fréquente de la formation de glace.
• Interruption du fonctionnement en raison d'une alarme de haute ou
de basse pression.
Compress 2000 AWF – 6721859587 (2024/07)
C
C
C
D
E
F
A
B
D
E
Lorsqu'un vent fort et continu souffle contre l'avant de l'appareil, le ven-
tilateur peut se mettre à tourner très rapidement jusqu'à ce qu'il se
casse.
Fig. 36 Protéger l'unité des vents particulièrement forts
[A]
Barrière
▶ Si la direction du vent peut être prévue, se référer aux figures ci-des-
sous pour l'installation de l'appareil.
Installation
F
A
0010053152-001
A
0010051749-001
39
