CARACTERISTIQUES DE LA MACHINE
4. CARACTERISTIQUES DE LA MACHINE
La NOMAD BIT GO est une machine de reproduction de
dimensions réduites, mais qui offre une grande précision
pour la reproduction des clés à gorges, à panneton simple et
à double panneton, et des clés à pompe.
Elle est équipée d'un étau à 3 faces de serrage.

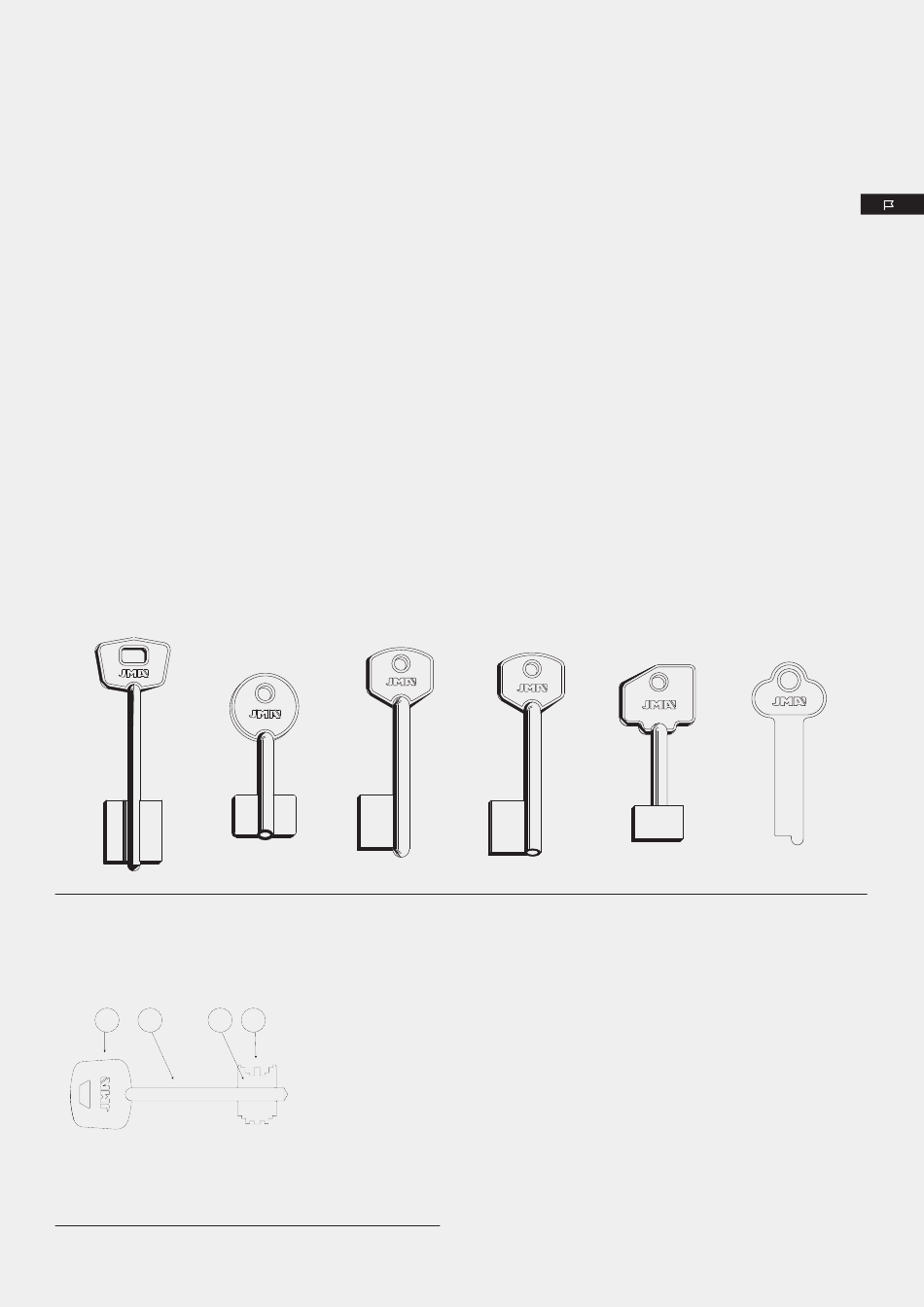

4.1 TYPES DE CLES
La machine NOMAD BIT GO vous permet de reproduire les
types de clés suivants :
Clés à gorges mâles ou femelles, à panneton simple et à
double panneton
Clés à pompe
Clés plates ou de casier
4.2 NOMENCLATURE DE CLE
1 2 3
4.2 NOMENCLATURE DE CLE
4.1 TYPES DE CLÉS
1. Tête
4
2. Embase
3. Panneton
4. Dents
4.3 PRINCIPAUX COMPOSANTS DE LA MACHINE
Vous trouverez ci-après une description des principaux com-
posants de la machine :
Voir les images 2A et 2B
1. Fraise : fabriquée en acier haute vitesse HSS.
2. Palpeur : spécifique à la lecture du taillage de la clé.
3. Étaux : les étaux sont rotatifs et à 3 faces. Vous trouverez
toutes les explications nécessaires quant aux types de clés
pouvant être usinés sur chacune des faces dans la section
pertinente du présent manuel.
4. Levier d'étau : il vous permet d'ouvrir et de fermer les
étaux de manière ergonomique et en toute sécurité.
5. Chariot porte-étaux : avec la possibilité d'activer ou de
bloquer la rotation de l'étau.
6. Bouton de point arrondi : il vous permet d'activer la
rotation de l'étau en le tirant vers l'extérieur. Pour bloquer
la rotation de l'étau, il vous suffit de pousser le bouton vers
l'intérieur.
7. et 8. Levier de rotation et levier de déplacement du cha-
riot.
