Endress+Hauser iTEMP TMT82 Instructions Condensées page 13

iTEMP TMT82

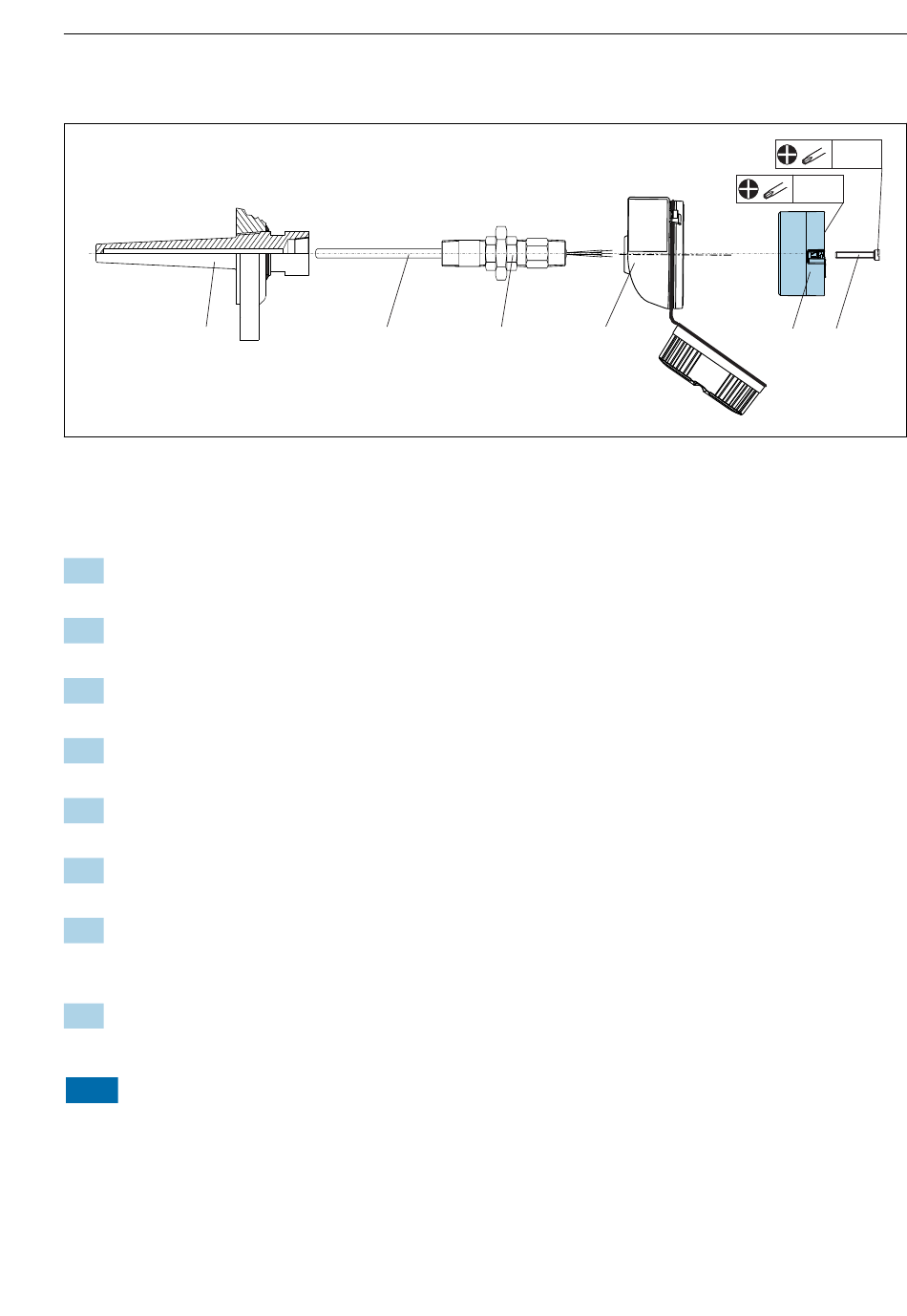

Montage avec insert de mesure à ressort central
1
Construction du capteur de température avec thermocouples ou thermorésistances et
transmetteur pour tête de sonde :
1. Fixer le protecteur (1) sur la conduite de process ou la paroi du réservoir. Fixer le
protecteur selon les instructions de montage avant la mise sous pression.
2. Fixer les raccords filetés et l' a daptateur (3) nécessaires pour le tube d' e xtension sur le
protecteur.
3. S' a ssurer que les bagues d' é tanchéité sont installées si elles sont requises pour les
environnements difficiles ou en cas de directives spéciales.
4. Faire passer les vis de montage (6) à travers les perçages latéraux du transmetteur pour
tête de sonde (5).
5. Positionner le transmetteur pour tête de sonde (5) dans la tête de raccordement (4) de
manière à ce que l' a limentation (bornes 1 et 2) soit orientée vers l' e ntrée de câble.
6. À l' a ide d' u n tournevis, visser le transmetteur pour tête de sonde (5) dans la tête de
raccordement (4).
7. Faire passer les fils de raccordement de l' i nsert de mesure (3) à travers l' e ntrée de câble
inférieure de la tête de raccordement (4) et à travers le perçage médian du transmetteur
pour tête de sonde (5). Câbler les fils de connexion jusqu' a u transmetteur →  16.
8. Visser la tête de raccordement (4) avec le transmetteur pour tête de sonde monté et
câblé sur le raccord fileté et l' a daptateur déjà installés (3).
AVIS
Pour satisfaire aux exigences de la protection contre les explosions, le couvercle de la
tête de raccordement doit être correctement fixé.
‣
À la fin du câblage, revisser fermement le couvercle de la tête de raccordement.
Endress+Hauser
2 3 4
Montage
PZ 2
PZ 1
5 6
A0008520
13
