Montage
4.2.1 Montage du transmetteur pour tête de sonde
A
PZ 2
PZ 1
8
9
C
1 2
PZ 2

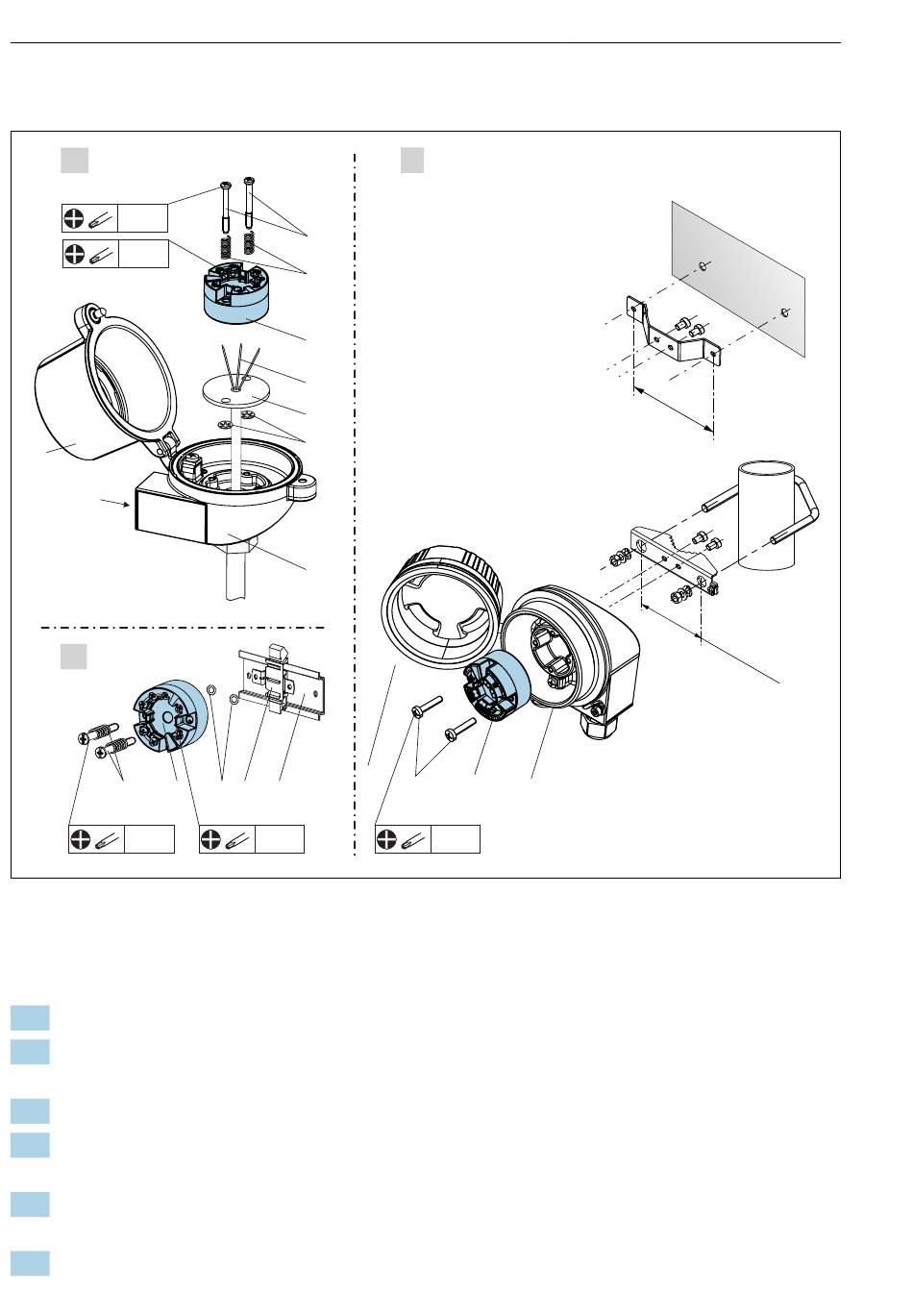

 1 Montage du transmetteur pour tête de sonde (trois variantes)
Procédure de montage dans une tête de raccordement, Fig. A :
1. Ouvrir le couvercle (8) de la tête de raccordement.
2. Faire passer les fils de raccordement (4) de l' i nsert (3) à travers le perçage médian du
transmetteur pour tête de sonde (5).
3. Placer les ressorts de montage (6) sur les vis de montage (7).
4. Faire passer les vis de montage (7) à travers les perçages latéraux du transmetteur pour
tête de sonde et de l' i nsert (3). Fixer ensuite les deux vis de montage avec les circlips (2).
5. Visser ensuite le transmetteur pour tête de sonde (5) avec l' i nsert (3) dans la tête de
raccordement.
6. À la fin du câblage→  15, bien resserrer le couvercle de la tête de raccordement (8).
10
7
6
5
4
3
2
1
1
3 4 5
PZ 1
B
3 4
2
PZ 2
iTEMP TMT82
1 2
0 m
( 4
m
. 7 2
i n )
1 2
0 m
( 4
m
. 7 2
i n )
A0048718
