8.13 Raccordement du système de pompe à
chaleur à l'installation photovoltaïque
1. Il vous faut les composants suivants pour le raccorde-
ment :
–
Boîtier de relais externe avec 1x relais NO avec
contacts or pour 24 V/20 mA
2. Branchez le relais NO sur l'entrée multifonction FB et
sur la masse nulle 0T du bornier X41 du circuit imprimé
du régulateur de la pompe à chaleur.
◁
Contact fermé : le système emmagasine de l'éner-
gie.
◁
Contact ouvert : pompe à chaleur en fonctionne-
ment normal
Dans le → livret des schémas de base, sélectionnez le
3.
schéma d'installation flexoTHERM/flexoCOMPACT et
l'interface photovoltaïque.
4. Effectuez le paramétrage du boîtier de gestion (→ no-
tice d'installation du boîtier de gestion).
8.14 Contrôle de l'installation électrique
1. Une fois l'installation terminée, contrôlez l'installation
électrique et vérifiez que tous les raccordements sont
bien stables et qu'ils disposent d'une isolation élec-
trique correcte.
2. Montez le couvercle du boîtier électrique.
(→ Chapitre 8.2)
8.15 Finalisation de l'installation
8.15.1 Mise en place de l'habillage
1. Mettez les habillages latéraux en place et vissez les vis
correspondantes.
2. Mettez le couvercle de protection en place sur les ha-
billages latéraux et faites-le coulisser vers l'arrière,
pour qu'il s'enclenche dans les évidements prévus à
cet effet dans le fond arrière.
3. Enclenchez l'élément supérieur de l'habillage avant en
plaçant les équerres de fixation dans les évidements
des habillages latéraux, puis appuyez dessus.
4. Insérez l'élément inférieur de l'habillage avant en pla-
çant les équerres de fixation dans les évidements des
habillages latéraux, puis enclenchez-le.
5. Montez la façade du tableau de commande.
6. Enclenchez la protection du tableau de commande et
vérifiez qu'elle fonctionne bien en l'ouvrant de part et
d'autre.
8.15.2 Contrôle de la pression et de l'étanchéité de
l'installation
1. Effectuez un contrôle global du système une fois l'ins-
tallation terminée.
2. Mettez le produit en fonctionnement en vous aidant de
la notice d'utilisation correspondante.
3. Contrôlez la pression de remplissage et l'absence de
fuite d'eau de l'installation de chauffage.
32
9 Mise en service
9.1 Concept de commande
→ Notice d'utilisation

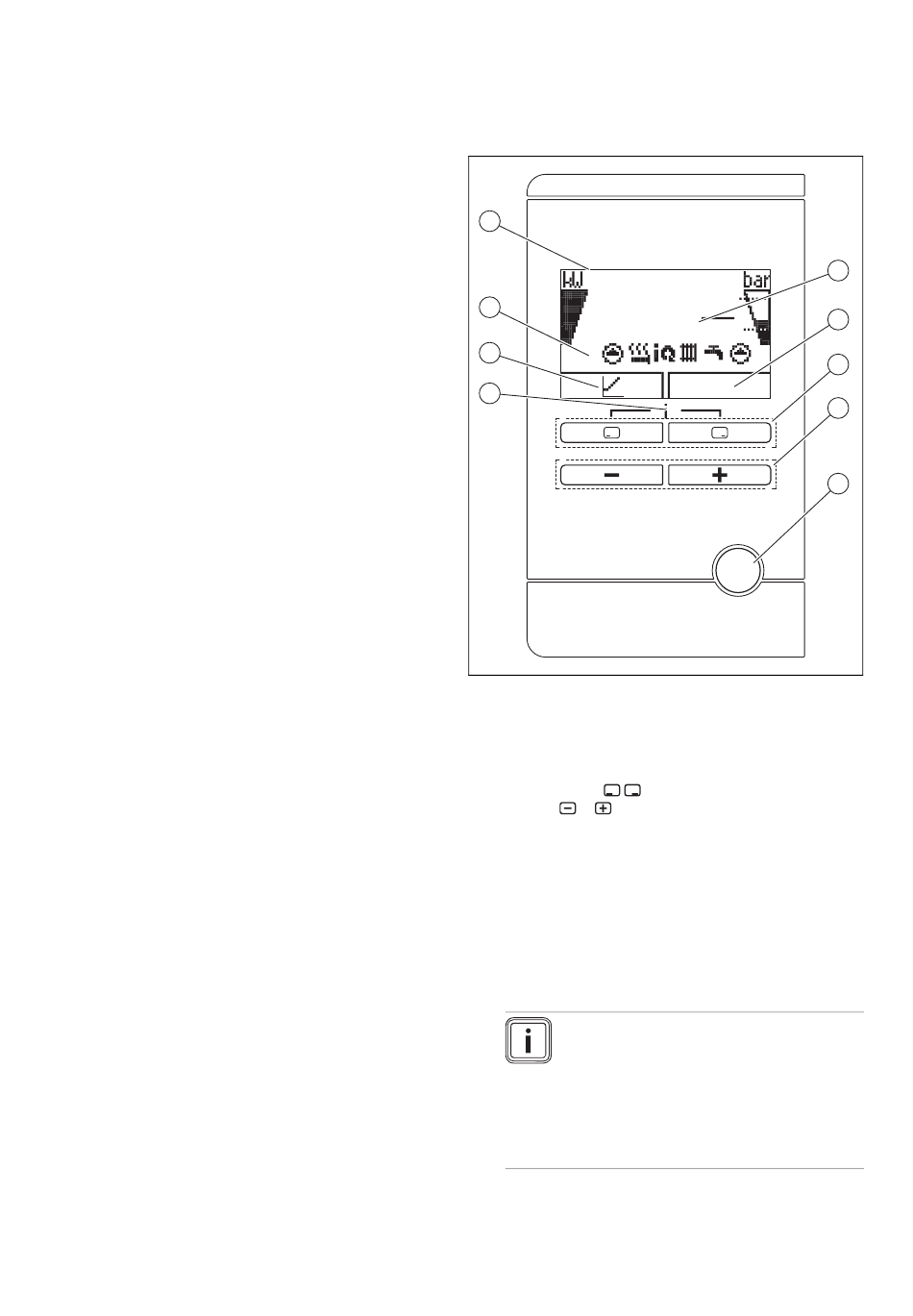

9.2 Mise en service de la pompe à chaleur
9
50
8
7
6
1 Affichage du rendement
géothermique quotidien
2 Affichage de la fonction
actuelle de la touche de
sélection droite
3 Touches de sélection
gauche et droite
4 Touches et
5 Touche de réinitialisa-
tion (redémarrage de la
pompe à chaleur et du
boîtier de gestion)
1. Mettez le produit sous tension par le biais du sépara-
teur installé sur place (par ex. fusibles ou interrupteur).
◁
L'« affichage de base » apparaît à l'écran.
Remarque
En cas de redémarrage du système suite
à une panne de courant ou à une décon-
nexion de l'alimentation électrique, la date
et l'heure sont automatiquement reparamé-
trées par le biais du récepteur DCF. En l'ab-
sence de récepteur DCF, c'est vous qui de-
vrez régler la date et l'heure manuellement.
2. Lorsque vous mettez le système de pompe à cha-
leur en service pour la première fois après l'installa-
tion électrique, les installations assistées des compo-
sants du système se lancent automatiquement. Réglez
Notice d'installation et de maintenance 0020213390_06
1
kWh
2
d
3
4
5
reset
6 Accès au menu des
informations supplé-
mentaires (pression si-
multanée sur les deux
touches de sélection)
7 Affichage de la fonction
actuelle de la touche de
sélection gauche
8 Affichage des symboles
correspondant à l'état
de fonctionnement
actuel de la pompe à
chaleur
9 Écran
