Mentions figurant sur la
plaque signalétique

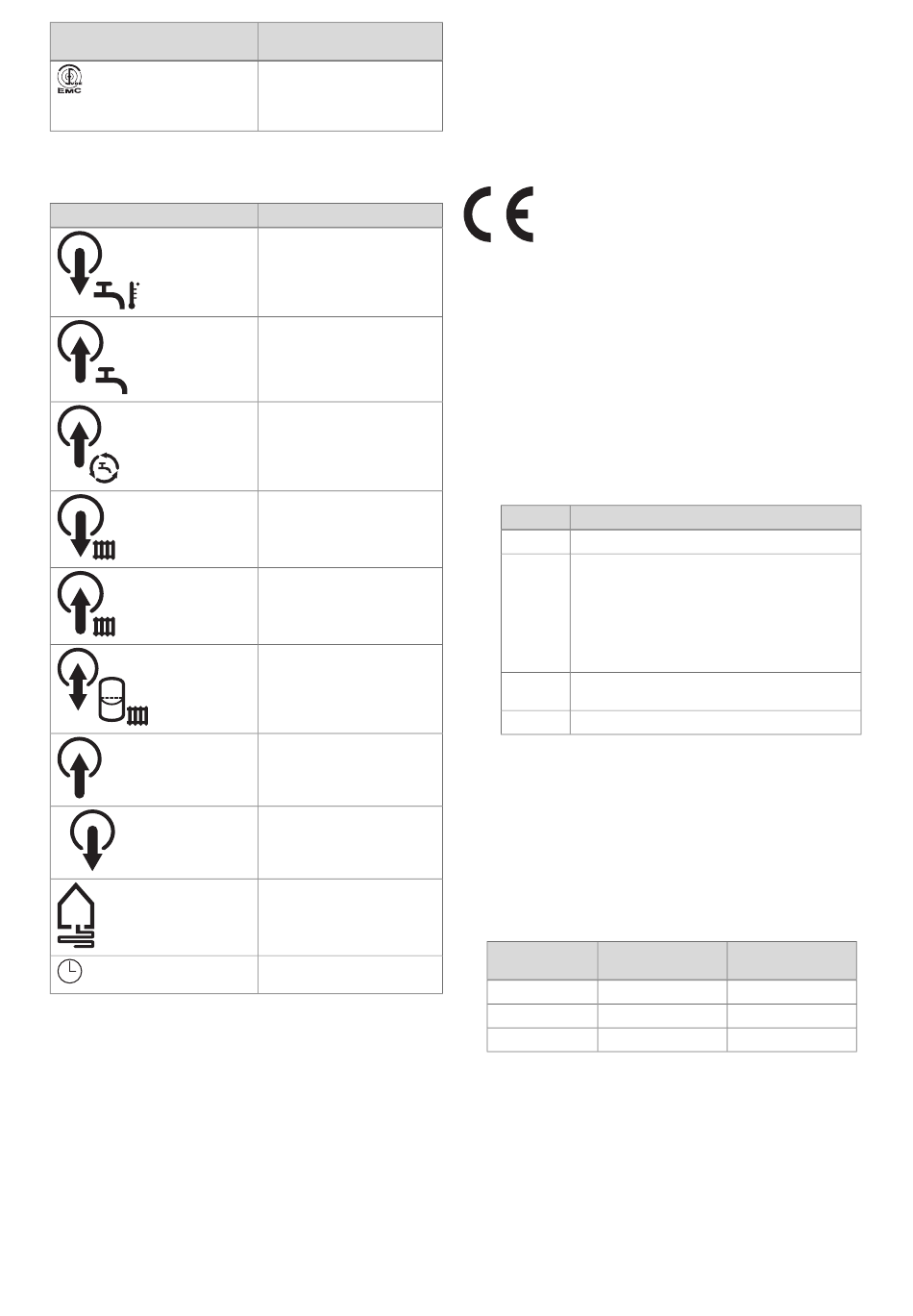

4.3 Explications relatives aux étiquettes du
produit
Symbole sur l'étiquette
A
B
0020213390_06 Notice d'installation et de maintenance
Signification
Fédération allemande des in-
dustries de l'électrotechnique
VDE Electromagnetic Com-
patibility
Signification
Raccord d'eau chaude sani-
taire
Raccord d'eau froide
Raccord de circulation
Raccord du départ de chauf-
fage
Raccord du retour de chauf-
fage
Raccord du vase d'expan-
sion à membrane de chauf-
fage
Raccord de la source de
chaleur vers la pompe à cha-
leur (eau glycolée chaude)
Raccord de la pompe à
chaleur vers la source de
chaleur (eau glycolée froide)
Source de chaleur : eau
glycolée
Durée de coupure du four-
nisseur d'énergie
4.4 Désignation de modèle et numéro de série
La désignation de modèle et le numéro de série figurent sur
une plaque située derrière le clapet avant, mais aussi sur
la plaque signalétique principale. La chaîne comprise entre
les 7e et 16e caractères du numéro de série correspond à la
référence d'article.
4.5 Marquage CE
Le marquage CE atteste que les produits sont conformes
aux exigences élémentaires des directives applicables,
conformément à la déclaration de conformité.
La déclaration de conformité est disponible chez le fabricant.
5 Montage
5.1 Contrôle du contenu de la livraison
1. Retirez soigneusement l'emballage et le rembourrage,
en veillant à ne pas endommager les pièces du produit.
2. Vérifiez que le contenu de la livraison est complet.
Nombre Désignation
1 Pompe à chaleur
1 Nomenclature du kit de raccordement
–
2 joints plats (couleur jaune/verte) pour
circuit chauffage
–
4 joints plats 3/4" pour raccords de vase
d'expansion de chauffage et d'eau potable
–
2 joints toriques pour circuit d'eau glycolée
1 Soupape de sécurité pour circuit d'eau glyco-
lée, 1/2", 3 bar
1 Lot de documentation
5.2 Choix de l'emplacement de montage
▶
Sélectionnez une pièce sèche, intégralement à l'abri des
risques de gel, conforme à la hauteur sous plafond re-
quise et dont la température ambiante se situe bien entre
les seuils minimal et maximal.
– Température ambiante admissible: 7 ... 25 ℃
–
Humidité relative de l'air admissible: 40 ... 75 %
▶
Assurez-vous que la pièce d'installation dispose du vo-
lume minimal requis.
Pompe à cha- Quantité de fluide
leur frigorigène R410A
VWF 58/4 1,50 kg
VWF 88/4 2,40 kg
VWF 118/4 2,50 kg
▶
Faites en sorte de bien respecter les distances minimales
requises.
▶
Au moment de choisir l'emplacement d'installation, n'ou-
bliez pas que la pompe à chaleur est susceptible de pro-
duire des vibrations au niveau du sol ou des murs adja-
cents.
▶
Assurez-vous que le sol est bien plan et suffisamment
résistant pour supporter le poids de la pompe à chaleur
et du ballon d'eau chaude sanitaire.
Pièce d'installa-
tion minimale
3,41 m³
5,45 m³
5,68 m³
