Le cas échéant, utilisez les adaptateurs de raccor-
dement horizontaux ou coudés de la gamme des
accessoires.
Remarque
Le compresseur de la pompe à chaleur bé-
néficie d'un double découplage antivibra-
tions. Les vibrations du circuit frigorifique,
qui sont inhérentes au système, sont donc
éliminées. Il peut toutefois y avoir des vibra-
tions résiduelles dans certaines conditions.
3. Équipez l'installation de chauffage de purgeurs auto-
matiques.
6.1 Exigences relatives au circuit de chauffage
Quelle que soit l'installation de chauffage, il faut garantir une
quantité minimale de circulation d'eau de chauffage (35 %
du débit volumique nominal, voir le tableau des caractéris-
tiques techniques).
Les installations de chauffage essentiellement dotées de
robinets thermostatiques ou à réglage électrique supposent
un balayage suffisant et constant de la pompe à chaleur.
6.2 Raccordement de la pompe à chaleur au
circuit de chauffage
Attention !
Risque de dommages en cas de dépôt de
magnétite !
De la magnétite risque de se former dans
les installations de chauffage avec tubes
en acier, surfaces de chauffage statiques
et/ou les installations avec ballon tampon qui
brassent de grandes quantités d'eau.
▶
Montez un filtre magnétique pour protéger
la pompe interne au produit.
▶
Votre sélection doit tenir compte de la
perte de charge du filtre à magnétite.
▶
Le filtre doit impérativement être placé
directement au niveau du retour vers la
pompe à chaleur.
1. Montez un vase d'expansion à membrane au niveau
du raccord prévu à cet effet sur la pompe à chaleur.
2. Installez une soupape de sécurité (au moins DN 20,
pression d'ouverture 3 bar) avec manomètre.
3. Placez le tuyau de la soupape de sécurité à l'abri du
gel et faites en sorte qu'il débouche librement dans un
entonnoir d'évacuation et que l'écoulement soit visible.
4. Installez un dégazeur/séparateur d'impuretés dans le
retour du circuit chauffage.
5. Raccordez le départ de chauffage au raccord de départ
de chauffage de la pompe à chaleur.
6. Raccordez le retour de chauffage au raccord de retour
de chauffage de la pompe à chaleur.
7. Isolez tous les tubes du circuit chauffage ainsi que les
raccords de la pompe à chaleur avec un isolant pare-
vapeur. Dans le cas contraire, la température risque
de descendre en dessous du point de rosée en mode
rafraîchissement.
22

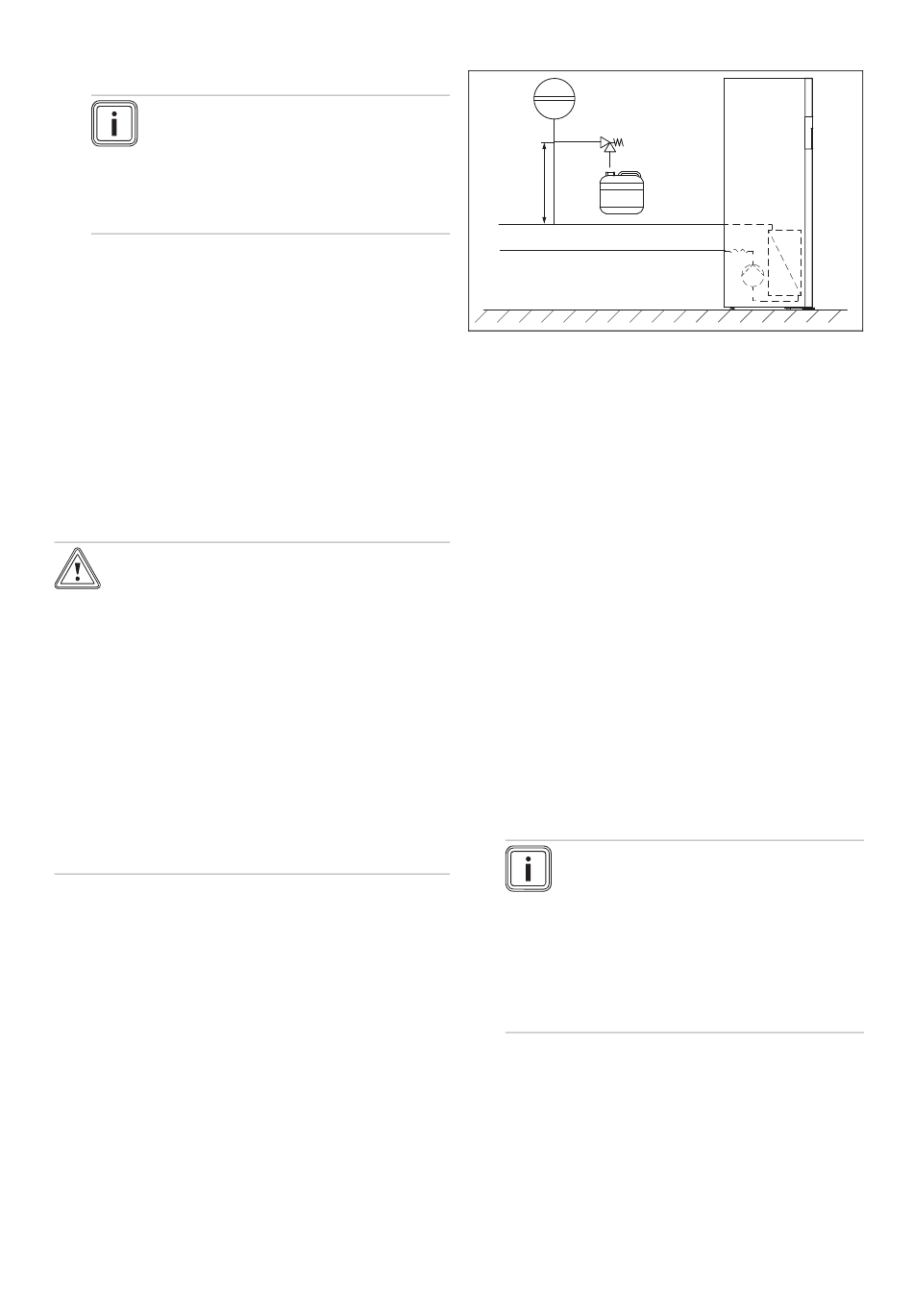

6.3 Raccordement de la pompe à chaleur au
circuit glycolé
71
42a
≥100 mm
29 Pompe à eau glycolée
42a Soupape de sécurité
d'eau glycolée
65 Bac de rétention d'eau
glycolée
71 Vase d'expansion à
membrane d'eau glyco-
lée
1. Installez le vase d'expansion d'eau glycolée à mem-
brane.
2. Vérifiez la pression du vase d'expansion d'eau glyco-
lée à membrane et ajustez-la si nécessaire.
3. Montez une soupape de sécurité pour le circuit d'eau
glycolée (pression d'ouverture de 3 bar).
4. Équipez le circuit d'eau glycolée d'un purgeur d'air
automatique.
5. Installez un bac de récupération pour l'eau glycolée.
6. Retirez les obturateurs des raccords d'eau glycolée.
Ils ne servent plus à rien et peuvent donc être éliminés
dans les règles.
7. Raccordez les conduites d'eau glycolée à la pompe à
chaleur.
8. Isolez toutes les conduites d'eau glycolée ainsi que les
raccords de la pompe à chaleur avec un isolant pare-
vapeur.
Remarque
Vaillant préconise d'installer une boucle de
remplissage d'eau glycolée pour pompe
à chaleur Vaillant (non nécessaire en cas
d'installation du module pour nappe phréati-
que). Cela permet en effet de purger partiel-
lement le circuit d'eau glycolée en amont, et
en l'occurrence les départs et les retours du
circuit d'eau glycolée qui vont jusqu'au pro-
duit.
Notice d'installation et de maintenance 0020213390_06
65
A
B
29
A Source de chaleur vers
pompe à chaleur (eau
glycolée chaude)
B Pompe à chaleur vers
source de chaleur (eau
glycolée froide)
