6 Installation

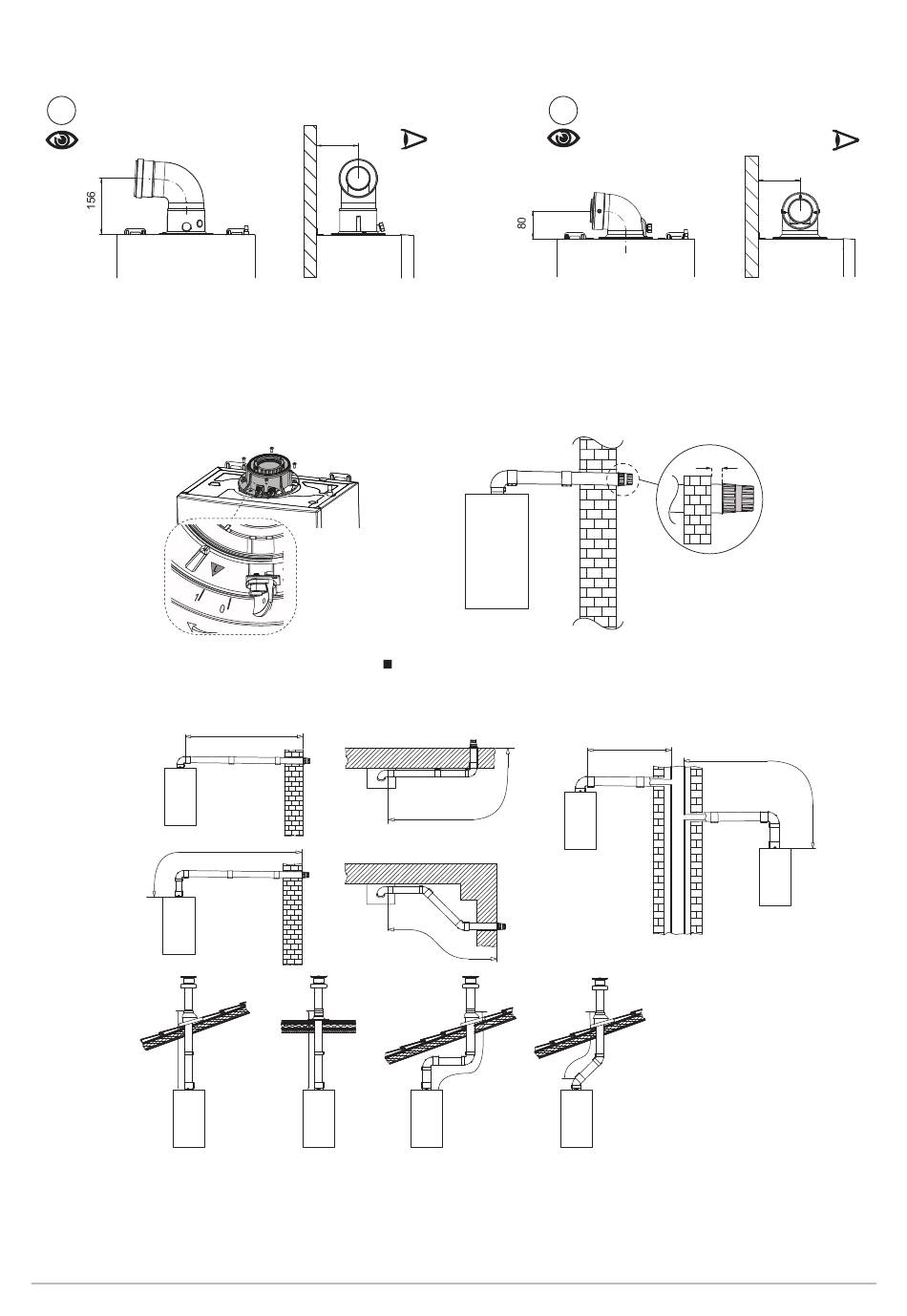

Fig.27
Type de conduits d'évacuation/d'admission concentrique
A
Le coude à 90° permet de raccorder la chaudière à des conduits d'évacuation et d'admission en observant les différentes
exigences.
Il peut également être utilisé comme coude supplémentaire en association avec le conduit ou coude à 45°.
En cas d'évacuation à l'extérieur, le conduit d'admission/d'évacuation doit sortir du mur d'au moins 18 mm afin de pouvoir placer
la rondelle et le joint pour éviter toute infiltration d'eau.
Fig.28
Exemples d'installation de conduits concentriques
L
42
MPX2 COMPACT
120
L
L
L
B
BO-0000280
Exemples d'installation de conduits concentriques
L
L
L
L
120
18 mm
L
L
BO-0000054
7875201 - 01 - 27082024
BO-0000231
