6 Installation
Installer le produit en commençant par le positionnement des raccords hydrauliques et de gaz. Veiller à ce que l'arrière de la
chaudière (dos) soit le plus possible parallèle au mur (sinon, augmenter l'épaisseur de la zone la plus courte). En cas de
systèmes préexistants ou de remplacement de systèmes préexistants, outre les indications ci-dessus, il est recommandé de
préparer un filtre magnétique, au niveau du retour de la chaudière pour recueillir les éventuels dépôts et débris, y compris ceux
qui peuvent être présents après le nettoyage du système ou lors de la remise en service après une longue période d'arrêt.
Lorsque la chaudière est fixée au mur, raccorder les conduits d'évacuation et d'aspiration. Raccorder le siphon à un puits de
drainage, en assurant une pente continue. Les sections horizontales doivent être évitées.
Danger
Il est interdit de stocker, même temporairement, des produits et matières inflammables dans la chaufferie ou à
proximité de la chaudière.
Attention
La chaudière doit être installée dans un local à l'abri du gel. Prévoir à proximité de la chaudière un raccordement
aux eaux usées pour l'évacuation des condensats. Si l'appareil est installé dans un environnement où la
température ambiante est inférieure à 0 °C, prendre les mesures nécessaires pour éviter la formation de glace
dans le siphon et la sortie d'évacuation des condensats.
6.2.1
Installation murale
Attention
Couvrir la chaudière lors du perçage d'un trou dans le mur afin de la protéger de la poussière.
Lorsque la position exacte sur le mur a été définie, procéder comme suit pour installer la chaudière :
1. Déterminer l'emplacement des deux trous de fixation à percer dans le mur, en vérifiant qu'ils sont de niveau.
2. Percer dans la paroi sur une profondeur d'au moins 50 mm, avec un foret Ø 8 mm (1).
3. Placer les chevilles de Ø 8 mm, puis fixer le rail de montage au mur à l'aide de vis de Ø 6 mm et des rondelles
correspondantes (2).
4. Lever la chaudière (deux personnes sont nécessaires) et l'aligner avec les crochets du rail de montage (3).
5. Vérifier que la chaudière est placée à la verticale et que l'écart n'excède pas 15 mm, comme illustré sur la figure (4).

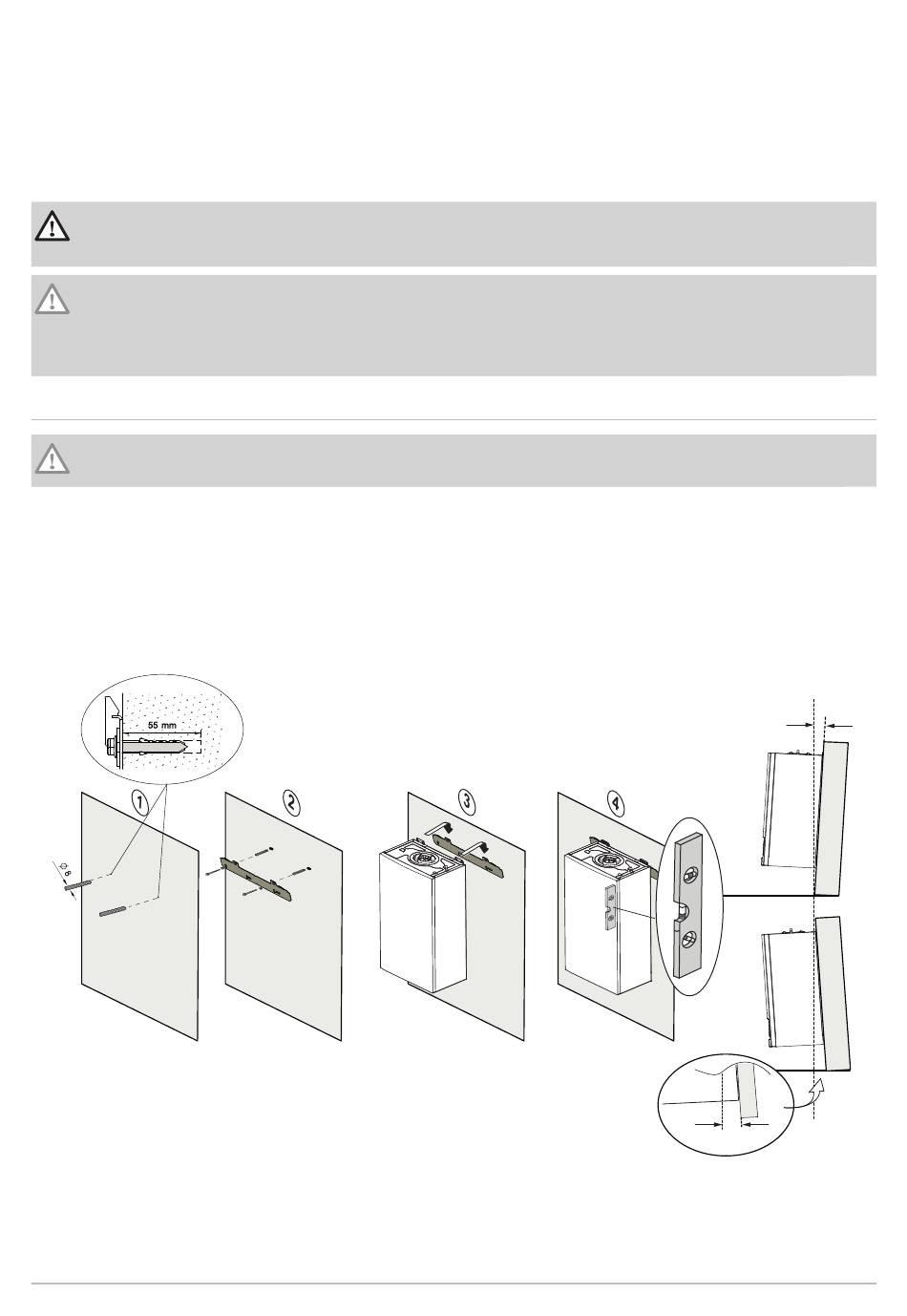

Fig.17
Installation murale
26
MPX2 COMPACT
0 ÷ 15 mm
0 ÷ 15 mm
BO_0000051-3
7875201 - 01 - 27082024
