Configuration et mise en service avec bus de terrain DeviceNet
I
5
Exemples de configuration dans RSLogix 5000
0 0
26

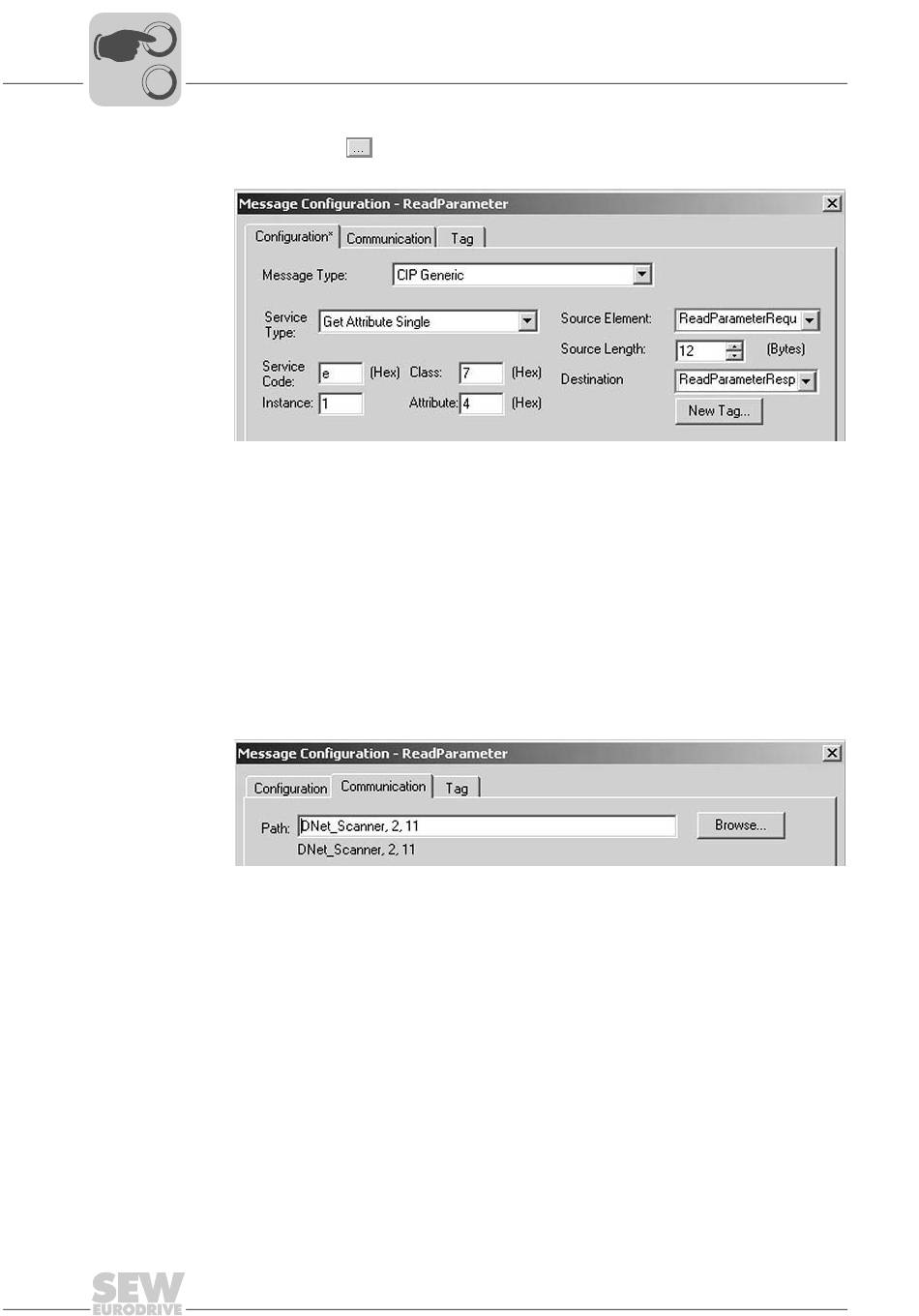

4. Cliquer sur
dans l'instruction MSG pour ouvrir la fenêtre "Message Configu-
ration" (voir copie d'écran suivante).
Régler "CIP Generic" comme type de message ("Message Type"). Renseigner les
champs suivants selon l'ordre suivant.
A Source Element = ReadParameterRequest.Index
B SourceLength = 12
C Destination = ReadParameterResponse.Index
D Class = 7
hex
E Instance = 1
F Attribute = 4
hex
G Service Code = e
hex
Le type de service se règle alors automatiquement.
5. Indiquer l'appareil cible dans l'onglet "Communication" (voir copie d'écran suivante).
Le chemin (champ "Path") est constitué des données suivantes.
•
Nom du scanner (p. ex. DNet_Scanner)
•
2 (toujours 2)
•
Adresse de l'esclave (p. ex. 11)
Manuel Interfaces DeviceNet et PROFIBUS DP-V1 pour MOVI-PLC® advanced DHF41B
11767AXX
11768AXX
