En plus des branchements électriques déjà effectués au § 4.2, il faut réaliser :
alimentation en puissance sur la carte complémentaire du régulateur. Pour la résistance 3 kW sous 220V~
–
monophasé, prévoir une alimentation électrique indépendante calibrée à 16 A.
liaison entre la carte secondaire du régulateur et la résistance chauffante de la cuve (thermostat de
–
sécurité TS en série).
mise à la terre de la cuve obligatoire, indépendamment de la liaison avec la carte: double-écrou avec
–
rondelle auto-bloquante présente au niveau de la trappe avec la résistance, repérée par
Pour les raccordements des conducteurs de puissance, utiliser du câble souple 2,5 mm² .
Quelques soient les versions de ballon, le thermostat de sécurité (TS) est intégré dans le coffret électrique sur
le ballon: ne jamais court-circuiter le thermostat de sécurité thermique. Ce thermostat de sécurité coupe
l'alimentation du chauffe-eau si la température dépasse 95°C: Le réenclenchement de cette sécurité se fait
manuellement en appuyant sur l'indicateur de déclenchement (triangle rouge sur le boîtier thermostat).
0
Carte principale
1
Commande
Appoint (R)
Bornier carte secondaire
N T P P T N T N P P
régulateur CLIPSOL
Alim
220Vac
Contact
Mono
HC/HP
protégée
16A
220Vac
Mono
Boîtier
Indicateur
Thermostat
déclenchement
coupe-circuit thermique

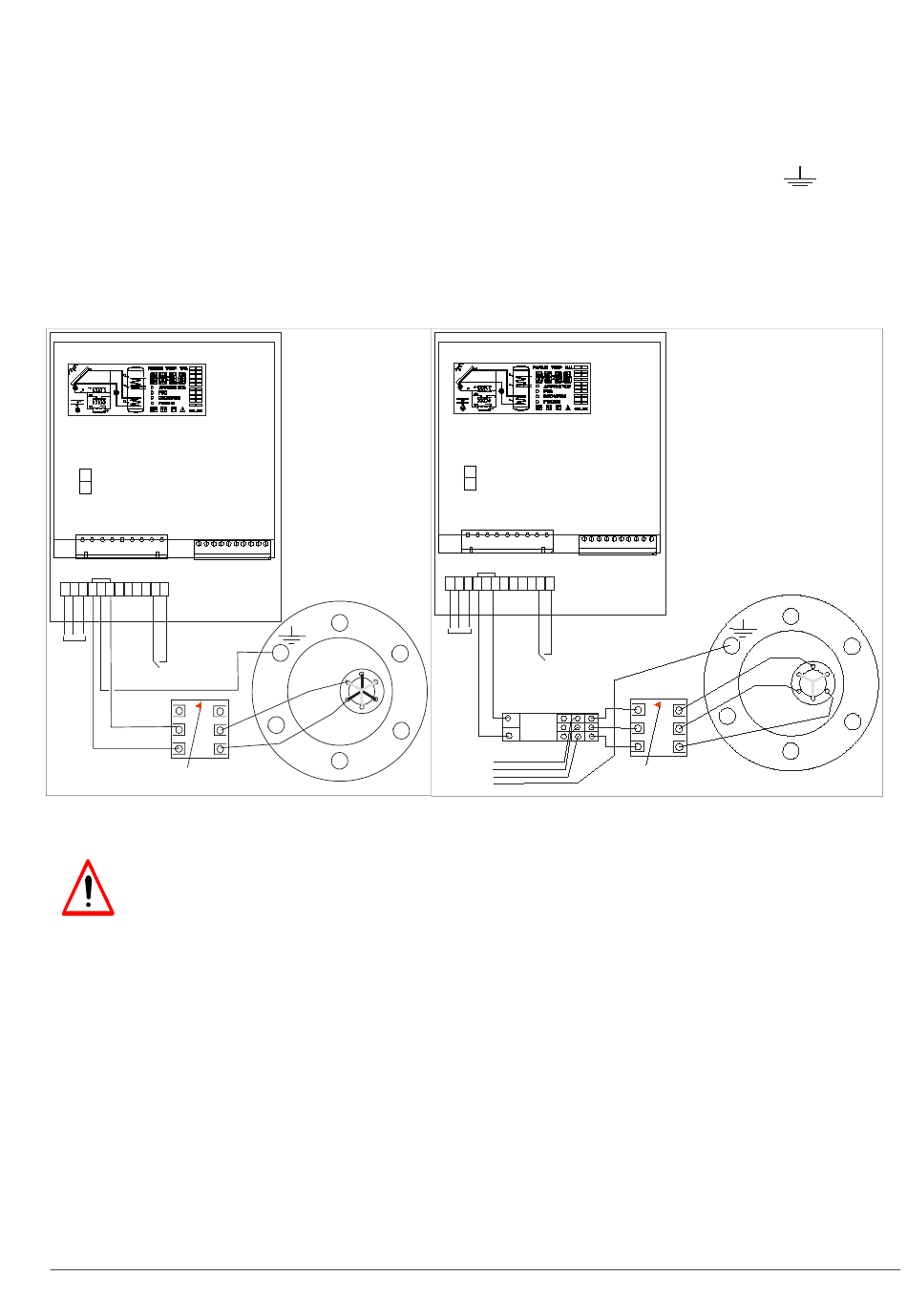

Câblage 230Vac Mono
Il est indispensable de prévoir 2 alimentations électriques avec protections
indépendantes, active en toutes saisons :
• Alimentation électrique du régulateur, sur l'entrée alimentation de la carte principale
Alimentation électrique de la résistance, sur l'entrée alimentation de puissance de la
•
carte secondaire (câblage monophasé) ou sur relai de puissance (câblage triphasé).
La température de consigne par défaut est de 60°C pour la période de chauffage HC nocturne, 45°C pour la
période de relance diurne occasionnelle entre 17h et 19h).
Sécurité : Lorsque la résistance chauffante est activée par le régulateur, l'icône représentant cette
résistance dans le ballon est orange clignotante .
Notice kit CESI émail
0
Carte principale
1
Commande
Appoint (R)
Bornier carte secondaire
N T P P T N T N P P
régulateur CLIPSOL
Alim
230Vac
Contact
Mono
HC/HP
220Vac
Mono
NC
NO COM
A1
Relais
A2
P1
Alim
P2
400Vac
P3
déclenchement
TRI
T
coupe-circuit thermique
Câblage 400Vac TRI
Boîtier
Thermostat
Indicateur
- page 9 -
.
