11.ANNEXE 1 : SCHÉMAS DES DIFFÉRENTS BALLONS
11.1. B
ALLON EN ACIER EMAILLE
Cuve en acier avec émail vitrifié monocouche à haute teneur en quartz qualité alimentaire.
Enveloppe en tôle d'acier prélaquée avec isolation par mousse de polyuréthane sans CFC.
Echangeur de chaleur double spire émaillé.
Montage
Dimensions hors tout : L x l x p (m)
Poids total à vide (kg)
Poids total en charge (kg)
Surface Echangeur (m²)
Epaisseur isolation (mm)
Constante refroidissement (Wh/l.j.°C)
Pression d'épreuve (bars)
Pression maximale de service (bars)
Les ballons émaillés bénéficie d'une protection ACI. Bien raccorder cette protection au réseau 230 V.

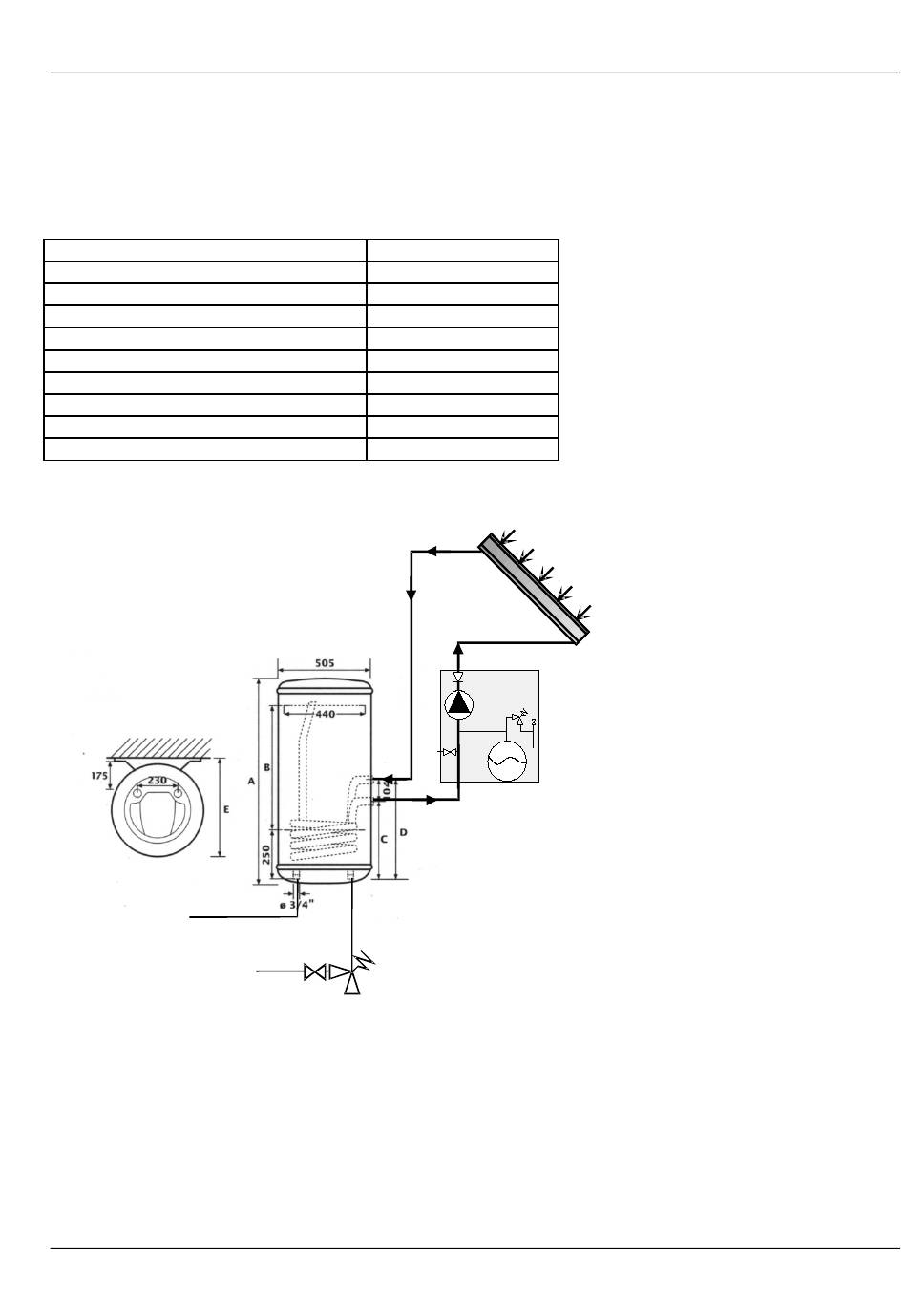

Eau chaude ou préchauffée
vers système d'appoint
Eau Froide
- page 22 -
200L
MURAL
200 litres
Mural
1.573 x 0.505 x 0.528
73 kg
273 kg
1.06 m²
30 mm
0.17 Wh/l.j.°C
12 bars
6 bars
Groupe de
Sécurité
N2
A = 1578 mm
B = 798 mm
C = 437 mm
D = 541 mm
E = 529 mm
Notice kit CESI émail
