5. RACCORDEMENTS SPÉCIFIQUES AUX KITS AVEC APPOINT ÉLECTRIQUE
(VERSIONS E)
Alimentation électrique
du kit par lignes indépendantes:
- 1A pour alim régulateur principal
- 16A pour alimentation de puissance
de la résistance chauffante
5.1. R
ACCORDEMENT DE LA RÉSISTANCE CHAUFFANTE DES BALLONS ACIER
300L
ÉMAILLÉ
2 versions de raccordement sont possibles: pilotage carte Clipsol et pilotage
classique, définie à la commande.
5.1.1. Version pilotage carte Clipsol
Cette version permet d'atteindre le meilleur compromis confort
utilisateur/performance solaire en contrôlant intelligemment la résistance
selon la température solaire et la plage horaire heure creuse/heure pleine.
Dans ce cas, pour les appoints électriques, une carte complémentaire est
montée en usine dans le boîtier sous la carte principale afin de pouvoir
contrôler intelligemment la résistance chauffante à partir du régulateur: plan
de câblage ci-contre.
Par la représentation d'une icône de résistance chauffante dans le ballon, la
configuration d'usine du régulateur permet de visualiser d'emblée au niveau
de l'afficheur s'il est prévu pour gérer l'appoint électrique.
- page 8 -
Ne concernent que les versions avec ballons 300E, 400E
S1 - circulateur
ECS solaire
N2
Kit ECS

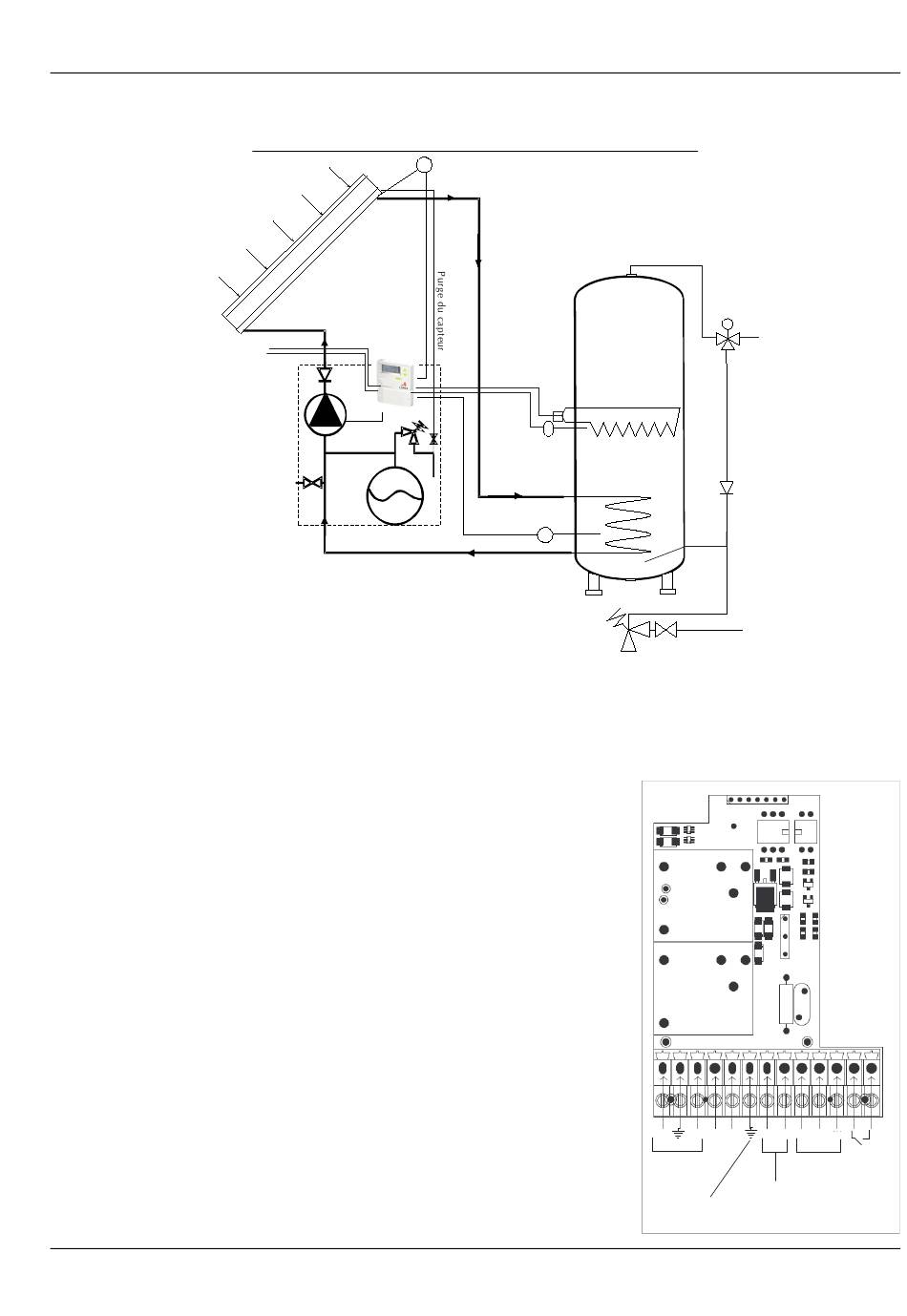

Schéma de principe avec un ballon bi-énergie électrique
400L
ET
T1 - Sonde de température
capteur solaire
TS
T3 - Sonde de température
ballon appoint
T2 - Sonde de température
ballon solaire
Groupe de
Sécurité
Eau chaude
vers distribution
Eau Froide
Prévoir un réducteur de pression
si pression supérieure à 4 bars
N
P
N
P
N
Pp
Pc
P
Alim 220V~
puissance
R1
Terre à
Commande
raccorder
220V~
à la cuve
Résistance
Notice kit CESI émail
N
Contact
HC/HP
