5.1.2. Version pilotage classique
Dans ce cas, il n'y a pas de raccordement à prévoir avec le régulateur Clipsol, le fonctionnement est géré de
manière autonome par le thermostat électromécanique couplé à la résistance, c'est donc à ce niveau qu'il
faut effectuer le câblage.
-
mise à la terre obligatoire: borne repérée
-
section mini du câble d'alimentation des résistances stéatite : 2,5mm²
COUPE-CIRCUIT THERMIQUE :
Tous nos chauffe-eau sont équipés d'un coupe-circuit de sécurité qui déclenche l'arrêt du chauffe-eau si la
température atteint accidentellement une valeur exagérée. En cas de déclenchement de la sécurité, COUPER
LE COURANT AVANT TOUTE OPÉRATION, vérifier l'installation avant de procéder à son réarmement.
Rétablir le courant. En cas de déclenchement répétitif, faire remplacer le thermostat par une personne
habilitée. EN AUCUN CAS ON NE DOIT COURT-CIRCUITER LA SÉCURITÉ
5.2. I
NSTALLATION SONDE DE TEMPÉRATURE APPOINT
La sonde de température T3 doit être insérée dans son logement à côté de la résistance chauffante et
raccordée au régulateur (Cf §4.2).
5.3. G
ESTION SIGNAL
Le contact HC/HP issu du boîtier électrique installé par l'électricien doit être raccordé sur la borne
correspondante du régulateur (Cf schéma raccordement carte secondaire ci-dessus).
En présence du signal HP, le régulateur ne commandera pas la résistance chauffante, sauf dérogation: mode
forcé par l'utilisateur ou relance autorisée entre 17h et 19h conformément aux directives de l'offre Vivrelec.
- page 10 -

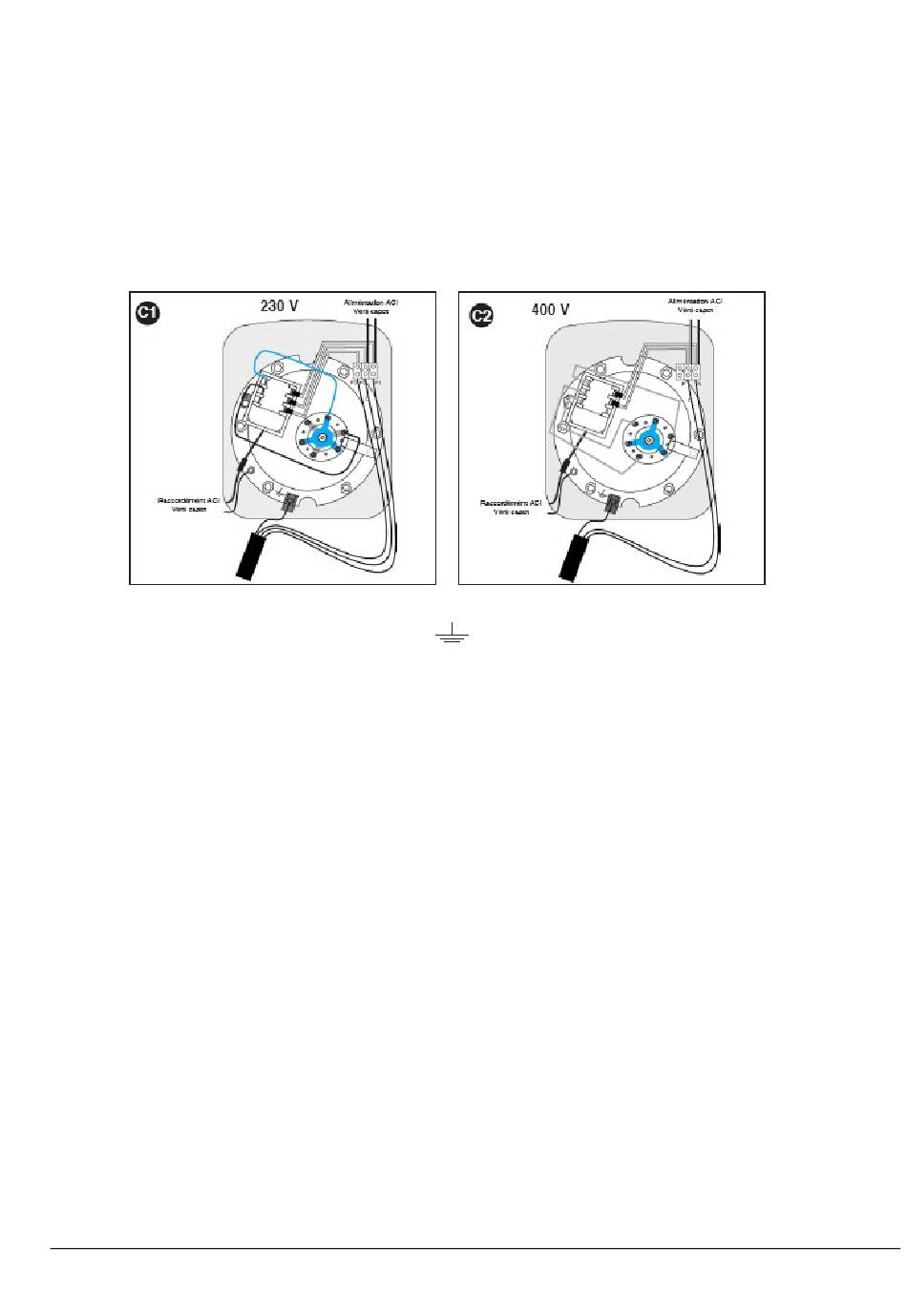

Schéma de câblage
H
/H
EURE CREUSE
EURE PLEINE
Notice kit CESI émail
