3. PRINCIPE D'INSTALLATION DU CHAUFFE-EAU SOLAIRE AVEC KIT ECS
Alimentation électrique
du kit par ligne indépendante
calibrée à 1A
S1 - circulateur
ECS solaire
Prévoir un réducteur de pression
si pression supérieure à 4 bars
Vanne d'arrêt
avec raccord 1/2"
pour pompe de mise
en pression
- page 4 -
Ce principe d'installation concerne tous les kits ECS.
N2
Kit ECS
Eau Froide

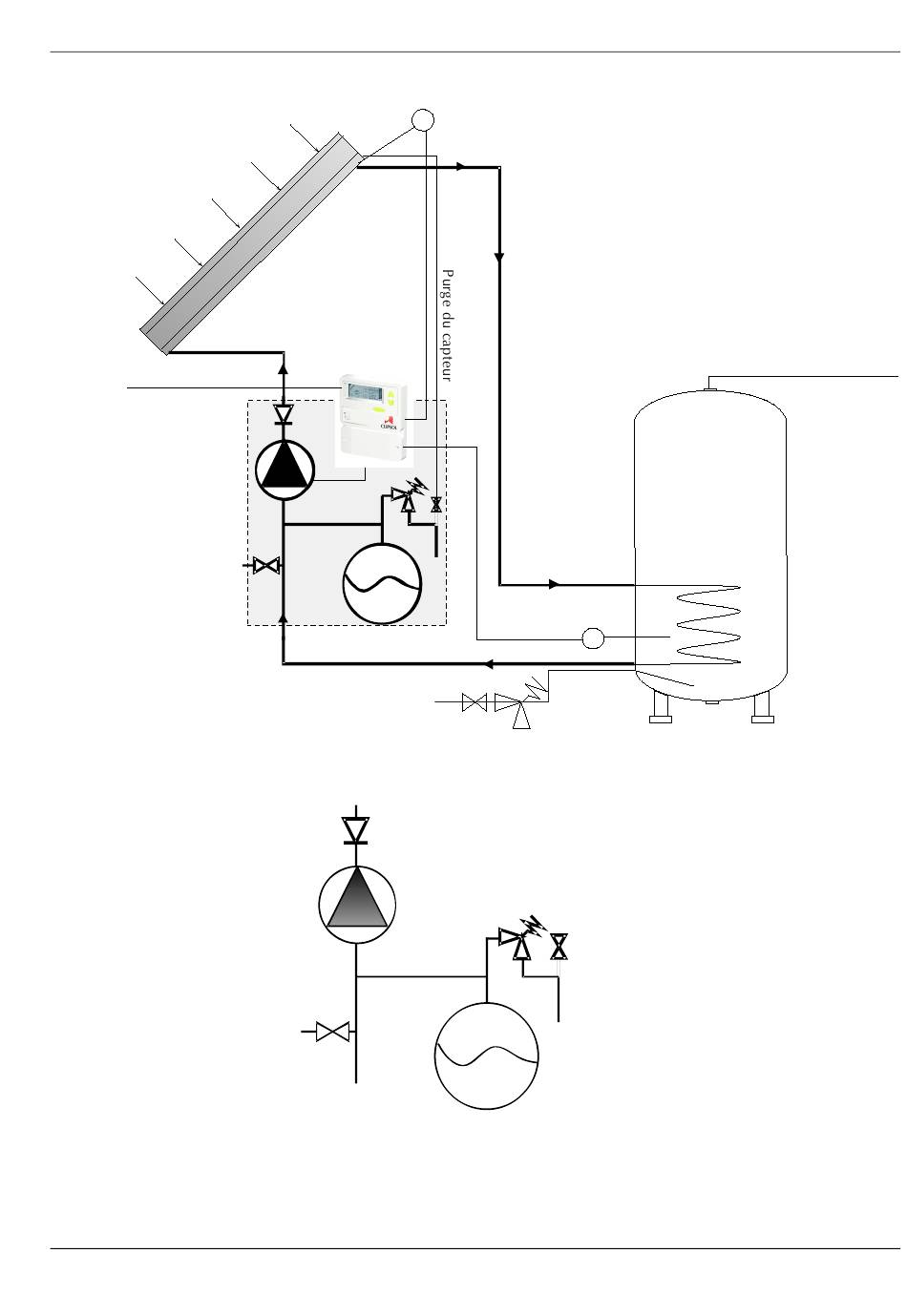

Schéma de principe de pose d'un ballon solaire
Raccord à braser
Enlever le clapet avant de braser, le remettre ensuite
Clapet Anti-retour
Circulateur
φ
Raccord à braser
22
Schéma de principe de Kit ECS
T1 - Sonde de température
capteur solaire
T2 - Sonde de température
ballon solaire
Groupe de
Sécurité
φ
22
Soupape de sécurité
avec manomètre
Vanne d'arrêt pour raccord
de la purge des capteurs
Evacuation vers bidon
N2
Vase d'expansion
Eau chaude ou préchauffée
vers système d'appoint
Notice kit CESI émail
