Félicitations pour l'achat de ce chauffe-eau solaire KIT ECS ! : toute l'équipe CLIPSOL vous remercie pour votre
confiance et nous espérons que ce produit vous apportera satisfaction dans votre démarche d'économie
1. AVERTISSEMENT
L'installation d'un chauffe-eau solaire doit se faire par un personnel qualifié
réglementations en vigueur:
dans le respect du DTU - Plomberie 60-1 additif 4 (NFP 40-201ou RGIE)
–
le branchement électrique doit être conforme aux indications figurant au paragraphe correspondant,
–
selon la norme NFC 15-100
De plus, la réalisation d'installation solaire doit être effectué par un installateur ayant reçu une formation
spécifique et ayant un agrément Qualisol en cours de validité .
2. PRESENTATION DU KIT ECS
Il s'agit d'un matériel à assembler sur site par un installateur.

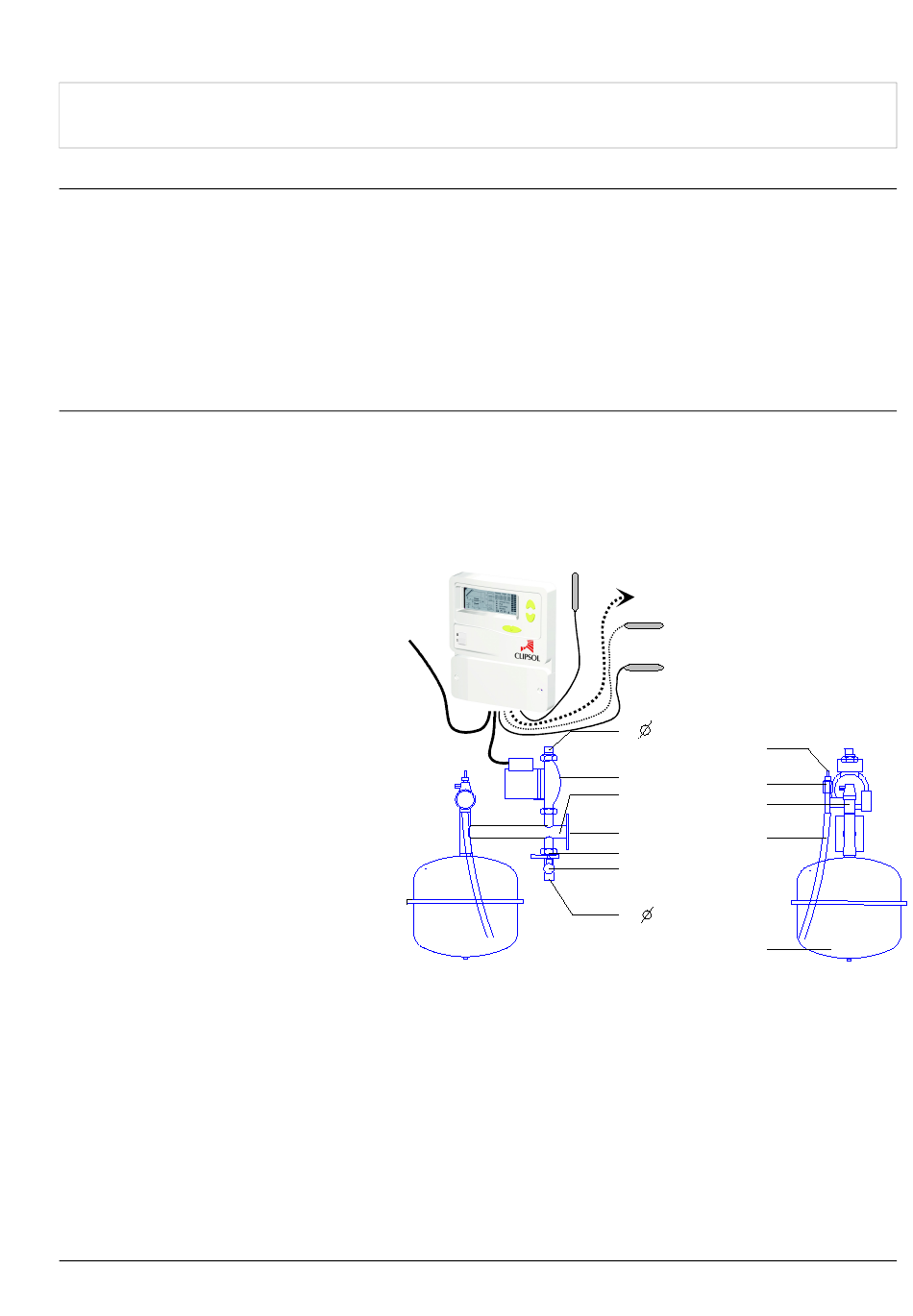

Le kit ECS comprend tous les équipements nécessaires à l'installation :
Clapet anti-retour à démonter avant brasage et branchement 1''Ø 22 ou Ø 28 vers entrée froide capteur
1
Circulateur SALMSON NYL 13-15
2
Potence.
3
Fixation murale.
4
Té 3/4 .
5
6
Vanne d'équerre pour le
remplissage de l'installation avec le
CLIPSOGEL.
Raccord à souder, retour froid
7
ballon ECS, Ø 22
Raccordement pour le tube de
8
purge du capteur
Vanne d'arrêt pour raccord de
9
purge
10 Soupape de sécurité tarée à 3 bar
avec manomètre
11 Flexible
12 Vase d'expansion 12 litres
13 Un régulateur
14 Un mitigeur thermostatique
15 Un groupe de sécurité sanitaire à
mettre en place sur l'arrivée d'eau froide du ballon solaire ¾''
Sondes de température: 2 à 5 selon les options
Tube de polyamide (à protéger par une gaine électrique type ICT de diamètre 16 mm).
Notice kit CESI émail
d'énergie et de protection de l'environnement.
alimentation électrique
230v
liaison circulateur
sonde capteur
option liaison pompe appoint
option sonde ballon
eau chaude appoint
sonde ballon eau chaude solaire
13
1
22 ou 28
2
3
4
5
6
7
22
conformément aux
8
9
10
11
12
- page 3 -
