6.2.2. Régulation assurée par le régulateur du kit ECS
Le régulateur du kit ECS dispose d'une fonction thermostat, qui peut être utilisée pour commander le
circulateur de charge à l'aide de la sonde de température d'appoint T3. Il faut utiliser la sortie R1 de la carte
secondaire (montée en usine en lien avec la carte principale si option choisie) pour commander la mise en
route et l'arrêt du circulateur. Comme indiqué sur le schéma ci-dessous de la carte secondaire, une
alimentation 220V~ (conforme à la consommation annoncée pour le circulateur de la chaudière et inférieure
à 13A) doit être amenée pour pouvoir être fournie au circulateur.

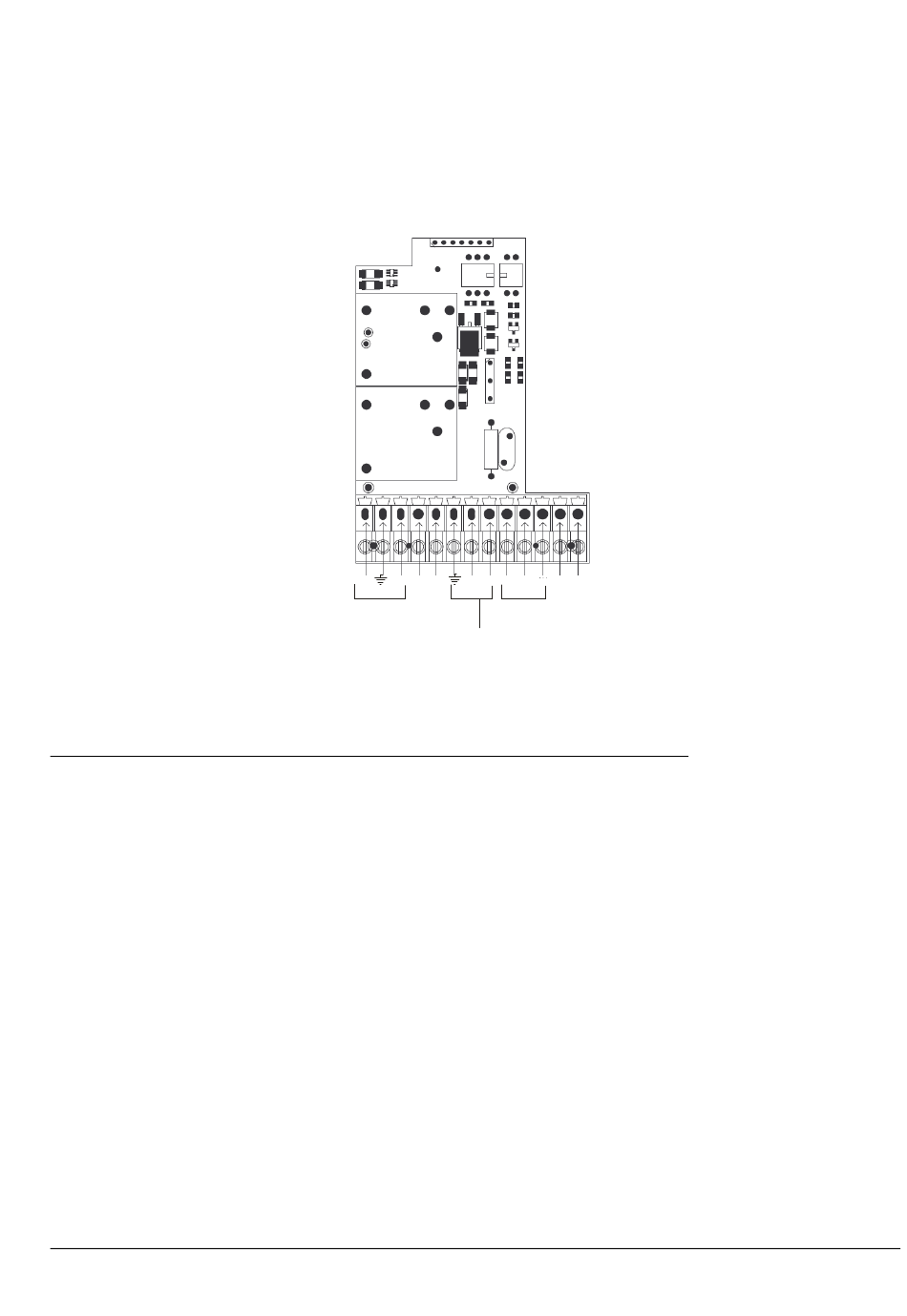

Schéma de câblage du régulateur avec commande du circulateur de charge Eau Chaude Appoint
Quelques remarques concernant l'utilisation du régulateur avec une chaudière :
• Si la chaudière reste en permanence en température (60°C), le régulateur peut piloter le circulateur de
charge sans aucune autre intervention. Cependant, il convient de noter que ce fonctionnement n'est pas
optimal du point de vue de la maîtrise de la consommation d'énergie.
• Si la chaudière n'est pas maintenue en température et est arrêtée l'été, il convient d'ajouter un relais
(non fourni) sur la sortie R1 du régulateur (230 V) pour commander le fonctionnement de la chaudière et
du circulateur d'eau chaude d'appoint.
- page 14 -
N
P
N
P
N
Pp
Pc
P
Alim 220V~
puissance
R1
Commande
220V~
circulateur
N
Notice kit CESI émail
