4.2. R
ACCORDEMENTS ELECTRIQUES AU REGULATEUR
Pour un ballon solaire sans appoint, les raccordements électriques au régulateur sont les suivants :
•
BASSE TENSION 220V~ (câble de section 3x0,75 mm²):
Liaison du régulateur au bornier de raccordement du circulateur : repère S1
–
Liaison du tableau électrique au régulateur par ligne indépendante protégée à 1A: prévoir un fil
–
de terre plus long que les fils de phase et neutre (pour débranchement en dernier en cas de
traction accidentelle sur le câble )
Utiliser le serre-câbles prévu dans le boîtier pour limiter les risques de débranchement accidentel en
fonctionnement.
•
TRES BASSE TENSION , sonde de température:
T1 : Liaison entre le régulateur et la sonde de température du capteur solaire
–
T2: Liaison entre le régulateur et la sonde de température du ballon solaire (câble téléphone)
–
En dénudant le fil de sonde, ne pas tirer l'âme du conducteur, sous peine de détériorer la sonde.
Choix de section de câble (distance sonde-régulateur):
Distance sonde (m)
Notice kit CESI émail
N
P
N
P
S1
S2
ECS solaire
BASSE TENSION

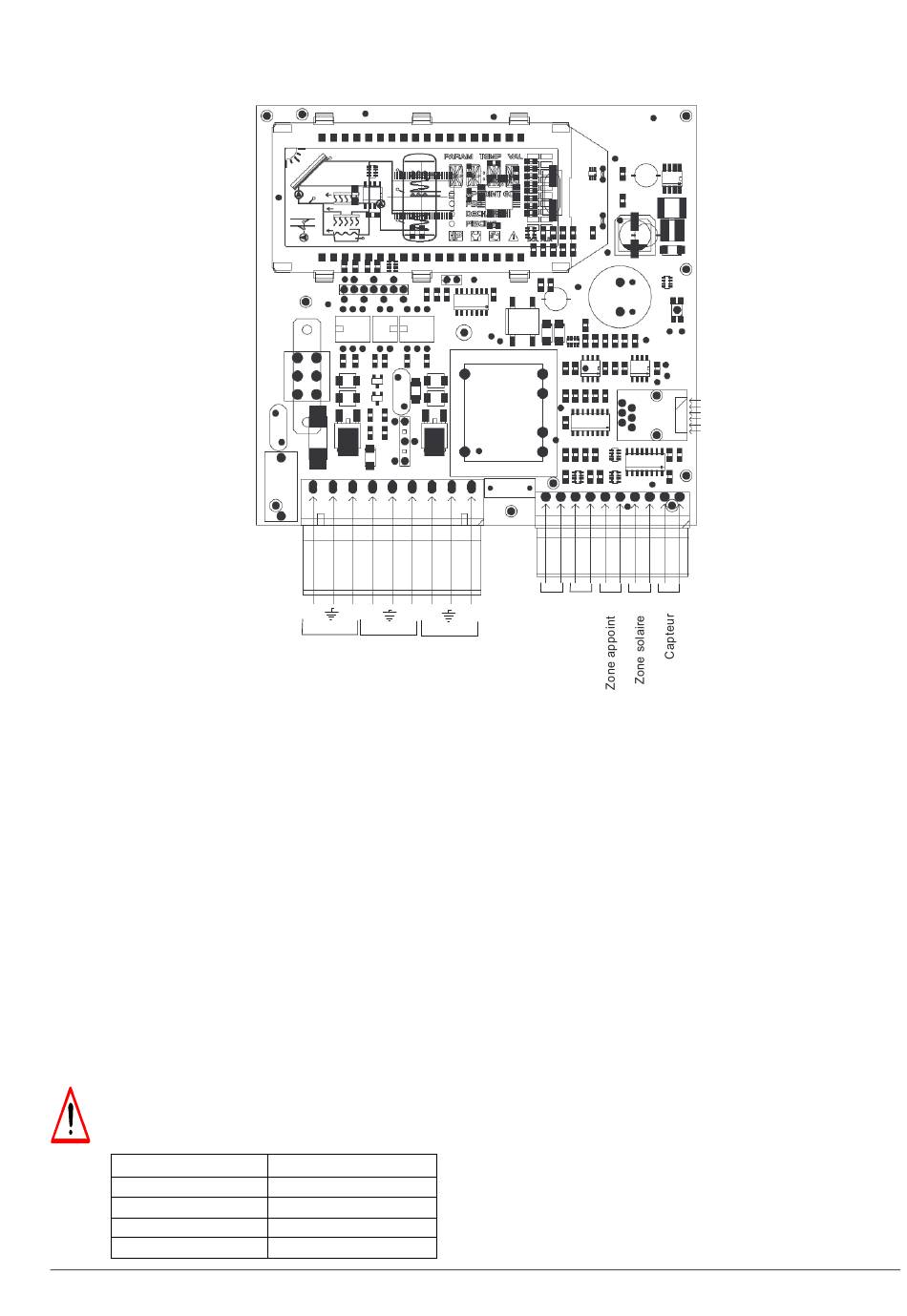

Schéma de raccordement électrique à l'intérieur du régulateur
Section cuivre (mm²)
6
15
22
0,75
30
T5
T4 T3
N
P
Alim 220V~
Sondes de température
TRES BASSE TENSION
avec
des
0,2
informatique), vous pouvez utiliser plusieurs paires
0,5
en parallèle pour baisser la résistance de ligne
équivalente.
1
T2
T1
câbles
multipaires
