6. RACCORDEMENTS SPÉCIFIQUES AUX KITS AVEC APPOINT HYDRAULIQUE
(VERSIONS H)
Ne concernent que les versions avec ballons bi-énergie hydraulique 300H, 400H
Alimentation électrique
du kit par ligne indépendante
calibrée à 1A
S1 - circulateur
ECS solaire

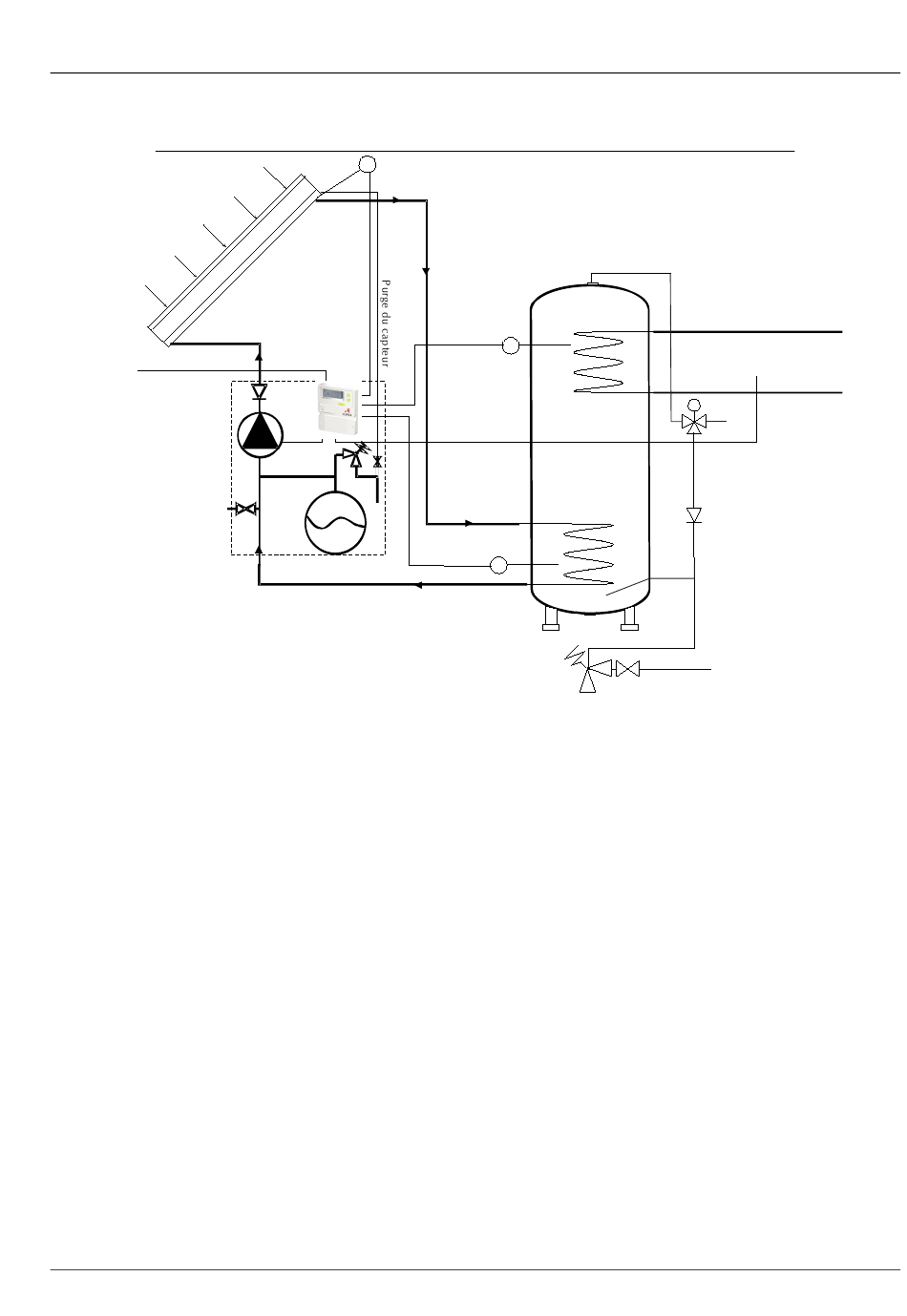

Schéma de principe avec un ballon bi-énergie appoint hydraulique
6.1. R
ACCORDEMENTS
Plusieurs configurations peuvent être envisagées:
6.1.1. Circulateur de charge sur chaudière
Certaines chaudières possèdent deux circuits. Dans ce cas, on raccordera l'échangeur de l'eau chaude
d'appoint sur le deuxième circuit.
Notice kit CESI émail
T1 - Sonde de température
capteur solaire
T3 - Sonde de température
ballon d'appoint
N2
T4 - Sonde de température
ballon solaire
Kit ECS
H
YDRAULIQUES
Pompe de charge (non fournie)
Eau Froide
Prévoir un réducteur de pression
si pression supérieure à 4 bars
Groupe de
Sécurité
- page 11 -
