Description des fonctions
Le levier de freinage (1) est commandé par le vérin hydraulique (3).
Après un freinage, le levier de frein (1) est ramené en arrière par un ressort de
traction (4) desserrant ainsi le frein de service.

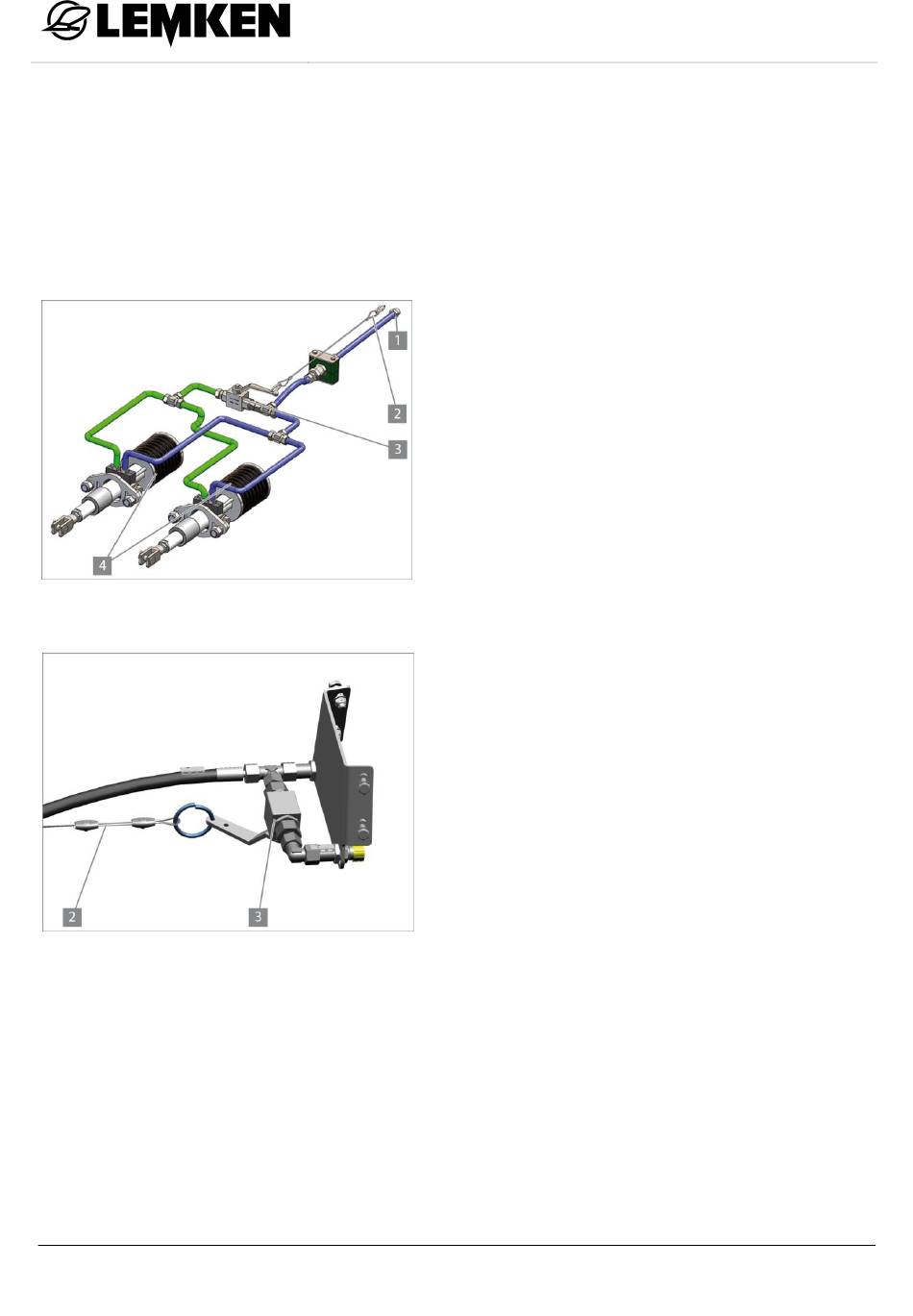

Frein de stationnement
46
Le frein de stationnement empêche l'ap-
pareil de partir tout seul.
1
Couplage de freinage
2
Câble de rupture d'attelage (sur le
tracteur)
3
soupape de freinage
4
Ressort de compression
Activer le frein de stationnement :
Tirer le câble de rupture d'attelage (2)
manuellement.
ou bien
Ouvrir la soupape de freinage (3).
Desserrer le frein de stationnement :
Fermer la soupape de freinage (3).
Appuyer sur la pédale de frein du trac-
teur. (Le ressort accumulateur du freina-
ge à ressort est précontraint et le frein
de stationnement est relâché.)
Montage et description
