11.11 Traceur
Déploiement du traceur pouvant entraîner un risque de choc
PRÉCAUTION
Lorsque les traceurs sont déployés hydrauliquement, le risque de
choc n'est pas exclu. Il peut s'ensuivre des blessures.
S'assurer qu'aucune personne ne se trouve dans la zone à ris-
11.11.1
Réglage de la profondeur de travail
ques.
4
1
Le réglage de décharge du système de
roulement sélectionné peut être lu sur les
encoches du volant de réglage (2) du limi-
teur de pression (1).
Des traceurs sont disponibles pour obtenir
un trajet de suite précis.

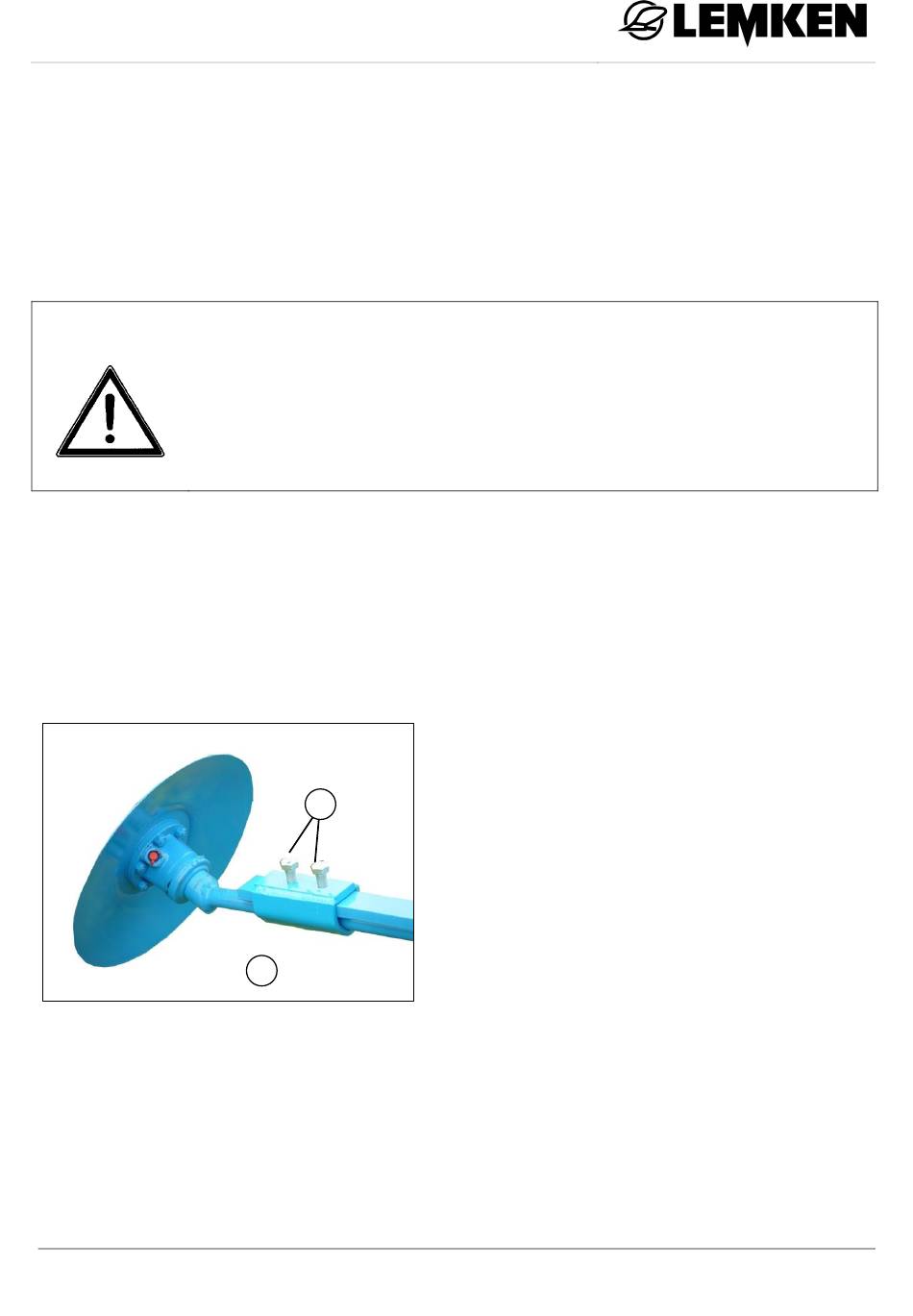

Les traceurs (1) sont équipés d'une com-
mande hydraulique.
Réglage de la profondeur de travail des
traceurs :
Consulter le tableau pour connaître les
cotes de réglage. Cotes pour un sillon
de marquage au milieu du sillon du trac-
teur.
Desserrer les vis de serrage (4).
Régler la longueur du traceur (1).
Régler l'angle d'attaque du traceur.
Serrer les vis de serrage (4) à 276 Nm.
