3.4 Réglage du mécanisme escamotable
AVERTISSEMENT !
Risque de blessures ou de dommages matériels
Les petites pièces desserrées peuvent entraîner un risque
d'étouffement susceptible de provoquer des blessures
graves voire mortelles.
— Ne retirez pas les petites pièces, sauf pour remplacer la
molette du joystick.
— Ne laissez pas la molette du joystick retirée sans
surveillance.
— Une surveillance étroite des enfants, des animaux
domestiques ou des personnes dont les capacités
physiques/mentales sont réduites est impérative.
ATTENTION !
Risque de blessures ou de dommages matériels
La présence de bavures et l'absence d'embouts sur des tiges
après leur modification, comme leur raccourcissement, par
exemple, risquent d'entraîner des blessures ou des
dommages.
— Ébavurez après la découpe d'une longueur excessive.
— Réinstallez l'embout après l'ébavurage.
— Vérifiez que l'embout est bien serré.
1656520-G
Le mécanisme escamotable peut s'utiliser pour différentes options,
parmi lesquelles :
Pavillons PROTON du système de commande occipitale
l
Joystick Extremity Control de la commande mentonnière
l
Contacteur Egg
l
Clé Allen 4 mm (5/32 pouce)
l
3 Mise en place

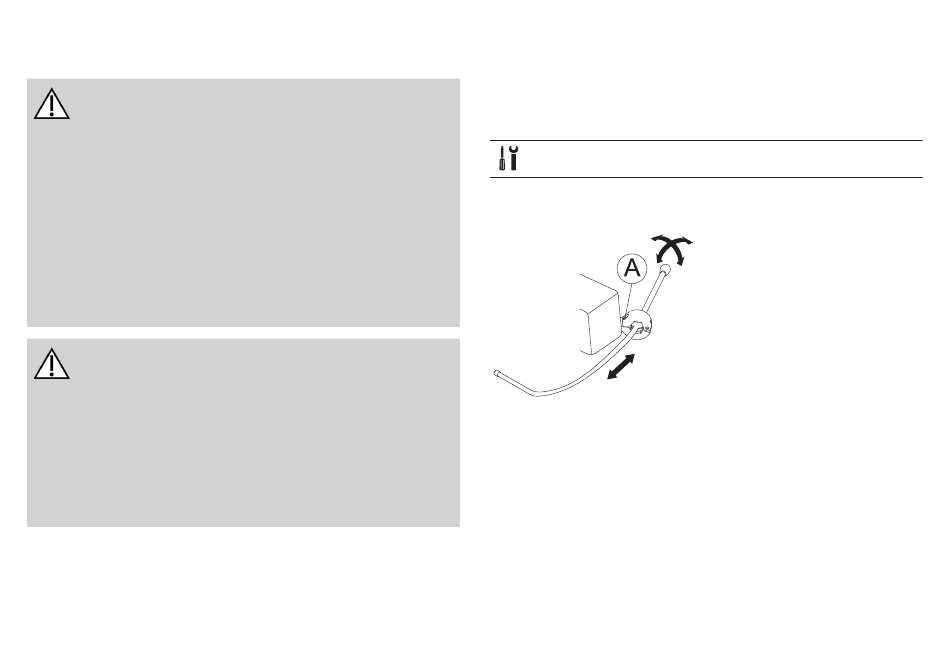

Réglage de la profondeur
1. Desserrez la vis A.
2. Réglez la tige à la profondeur
souhaitée.
3. Serrez la vis.
Réglage de la position
Vous pouvez faire pivoter le
mécanisme escamotable à
360 degrés.
1. Desserrez la vis A.
2. Réglez dans la position
souhaitée.
3. Serrez la vis.
22
