Réglage de la hauteur et de l'angle
La hauteur / l'angle du support de manipulateur Maxx Resolve sont
réglés via rotules sur le mécanisme escamotable.La rotule arrière est
fixé au tube du manipulateur. Le manipulateur est monté sur la rotule
avant. Les deux rotules peuvent être réglés indépendamment pour
positionner le manipulateur à la hauteur et/ou à l'angle qui
correspondent aux besoins de l'utilisateur.
Rotules montées vers le haut
Lors du réglage de l'angle desrotules vers le haut, le corps du
mécanisme escamotable s'incline vers le haut. Cet angle vers le
haut signifie que lorsque le manipulateur pivote vers
l'extérieur (lorsqu'il est monté sur l'accoudoir droit) ou vers
l'intérieur (lorsqu'il est monté sur l'accoudoir gauche), il
s'escamote vers une position plus basse. L'effet inverse
s'applique lorsque l'angle des rotules est ajusté vers le bas.
1656520-G
Rotules montées vers le bas
Clé Allen de 5 mm
l
A

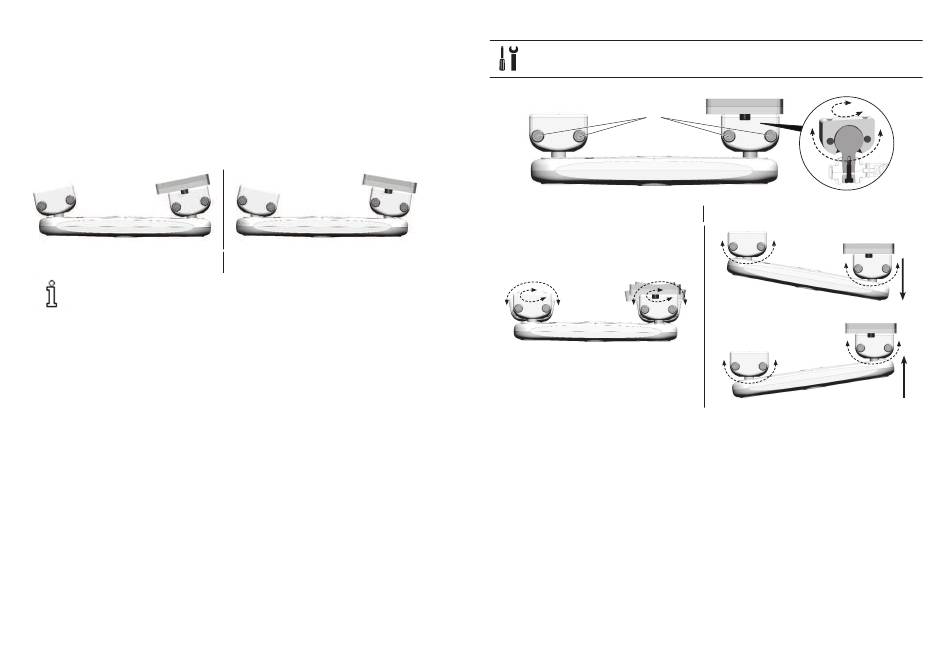

Réglage de l'inclinaison
1. Desserrez les vis A dans chaque de rotule.
2. Pivotez/faites tournerles rotules jusqu'à l'angle/hauteur
souhaité.
3. Serrez les vis lorsque la position souhaitée est atteinte.
3 Mise en place
360°
Réglage de la hauteur
18
