Invacare Modulite Manuel D'utilisation page 17

Modulite

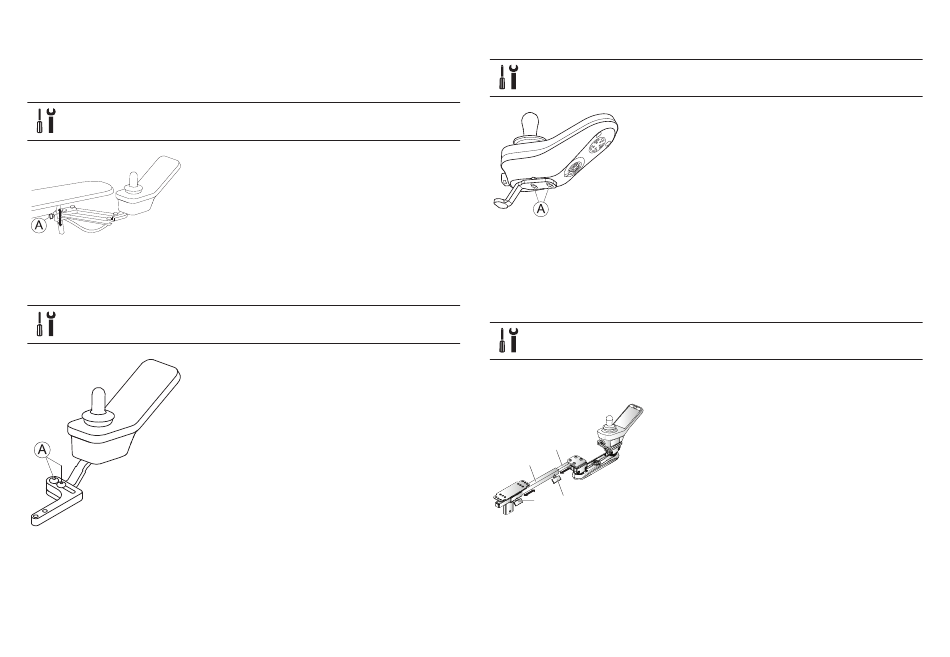

3.2.2 Ajustement du support de manipulateur escamotable
Réglage de la hauteur du manipulateur
Clé Allen de 6 mm
l
1. Desserrez la vis A.
2. Réglez le composant dans la position
3. Serrez la vis.
Réglage du décalage du manipulateur
Il est possible de régler le manipulateur de 20 mm sur le côté.
Clé Allen de 3 mm
l
1. Desserrez les vis A.
2. Réglez le composant dans la position
3. Serrez les vis.
17
souhaitée.
souhaitée.
Réglage de la position du manipulateur
Clé Allen de 3 mm
l
1. Desserrez les vis A.
2. Réglez le composant dans la position
souhaitée.
3. Serrez les vis.
3.2.3 Réglage du support de manipulateur escamotable
Maxx Resolve
Réglage de la profondeur du manipulateur
Clé Allen de 5 mm
l
1. Desserrez la molette A pour régler la
D
B et/ou
2. Desserrez la molette C pour régler la
A C
profondeur du tube B.
Serrez les vis lorsque la position
souhaitée est atteinte.
profondeur du tube D.
Serrez le levier lorsque la position
souhaitée est atteinte.
1656520-G
