ÉLÉMENT
VOIE
Trou d'accès au bouton de
7
réinitialisation
Pour connecter le module à votre réseau :
Reliez une extrémité d'un câble Ethernet (non fourni) à la voie réseau et l'autre extrémité au réseau.
2.3 Vue d'ensemble de la gestion et de la configuration
Les sections suivantes expliquent comment configurer et gérer les PDU en rack.
2.3.1 Structure de surveillance des PDU en rack Vertiv™
La gestion des PDU en rack Vertiv™ s'effectue sur trois niveaux :
•
Niveau PDU en rack : permet de surveiller la puissance d'entrée globale des PDU.
•
Niveau dérivation : fournit des informations sur le statut du disjoncteur du circuit de dérivation
et permet la surveillance de la puissance globale des prises de la dérivation.
•
Niveau prise : fournit des informations sur le statut des prises et permet de surveiller la
puissance de chaque prise (fonctionnalité disponible sur certains modèles de PDU en rack
Vertiv® MPH2™ et MPX™).
2.3.2 Identification des composants de la PDU en rack
Un identifiant alphanumérique composé au maximum de trois parties vous permet d'identifier les
composants dans l'interface Web ou sur l'écran RPC BDM. L'identifiant des composants se présente au
format PDU-dérivation-prise. Par exemple, l'identifiant 1-A-3 désigne la PDU 1, la dérivation A et la prise 3.
NOTA : Sur les PDU en rack MPH2™, les dérivations sont désignées par des lettres, tandis qu'elles sont
indiquées par des chiffres sur les PDU en rack MPX™ et MPH™. Par conséquent, la dérivation A sur une
PDU MPH2™ correspond à la dérivation 1 sur une PDU MPX™ ou MPH™.

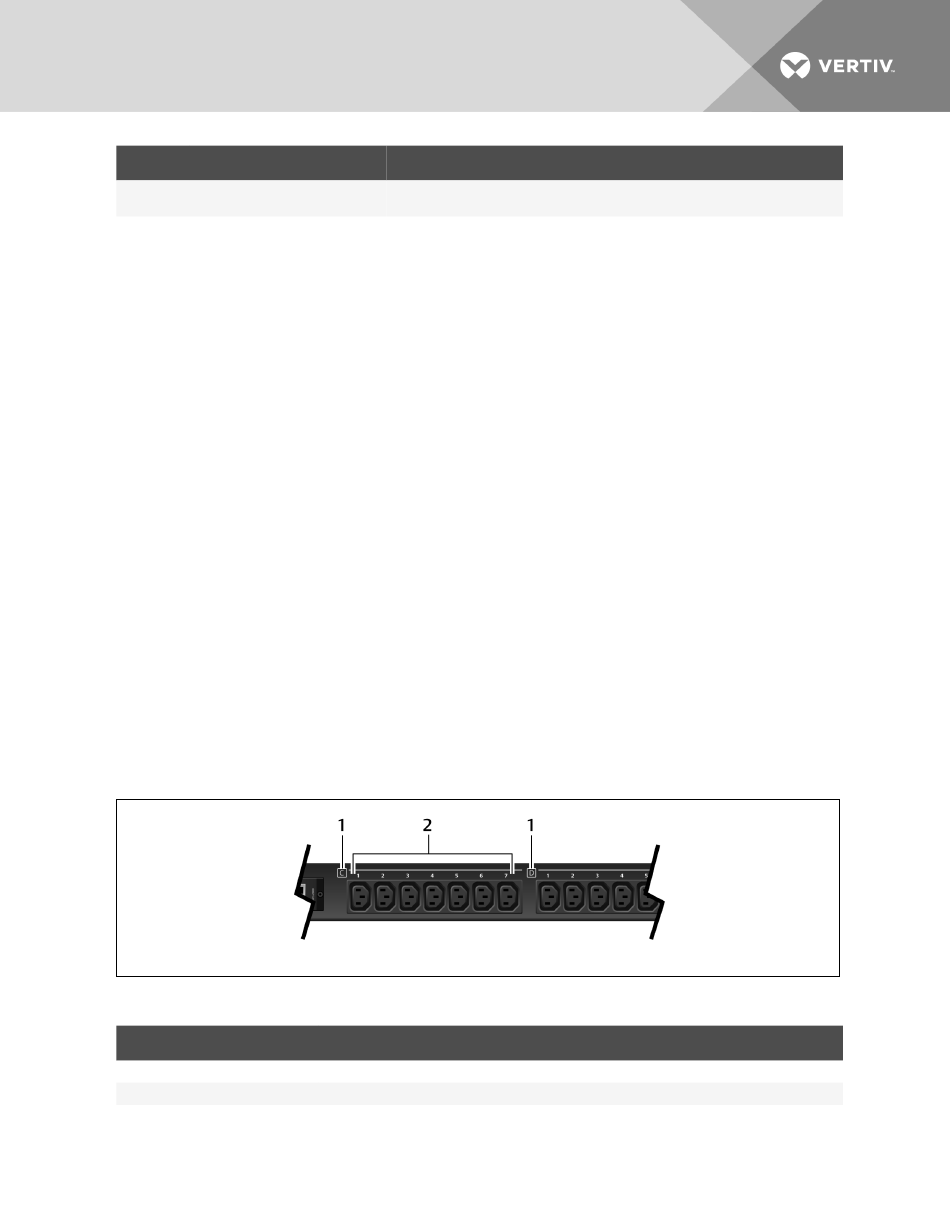

Figure 2.3 Exemple de désignation des dérivations et des prises sur une PDU MPH2™
Table 2.3 Description des identifiants des composants du rack
ÉLÉMENT
1
2
Vertiv | Guide d'installation et d'utilisation du module de communication RPC2™ |
DESCRIPTION
•
La création d'un ensemble de PDU en rack en interconnectant des PDU en
rack supplémentaires.
Permet de redémarrer le module ou de restaurer ses paramètres par défaut.
DESCRIPTION
Lettres indiquant le niveau dérivation
Numéros indiquant le niveau prise
5
