4.4 Fonctionnement de l'écran RPC BDM
La fenêtre PDU Explorer (Explorateur de PDU) permet d'afficher les données de la PDU en rack sur trois
niveaux : PDU, dérivation et prise. L'affichage par défaut est le niveau PDU.

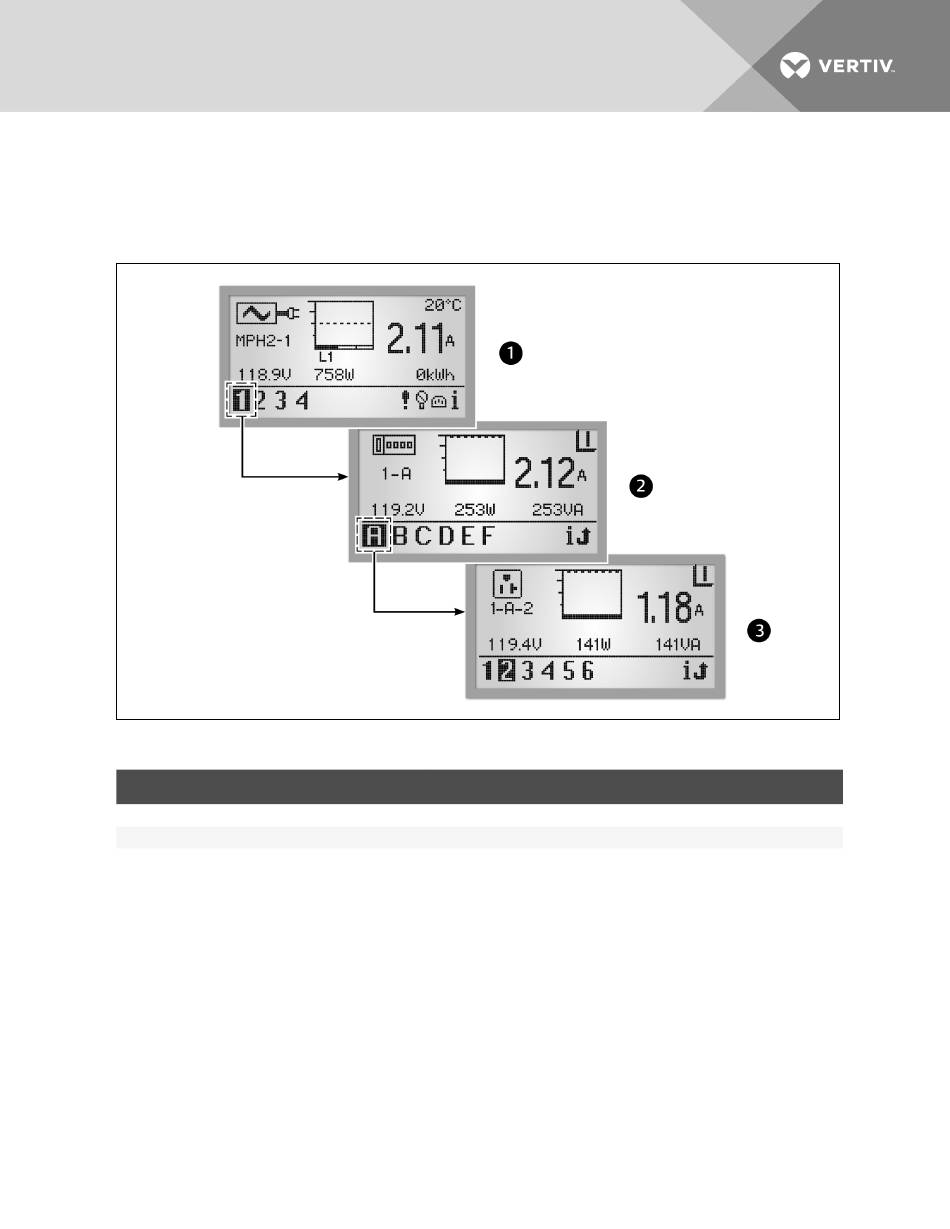

Figure 4.4 Hiérarchie de l'écran BDM
Table 4.3 Description de la hiérarchie de l'écran BDM
ÉLÉMENT
1
2
3
L'icône en haut à gauche indique le type de composant : PDU, dérivation ou prise. Le numéro
d'identification en surbrillance qui se trouve en bas à gauche indique le composant affiché, par exemple
PDU 1, dérivation A, prise 5. Le composant sélectionné clignote lorsque ses données sont affichées.
L'écran affiche un graphique, l'intensité du courant et le statut (V, W, VA pour le niveau dérivation/prise).
Les touches de navigation sont disponibles en bas à droite de chaque écran. Lorsqu'un événement est
détecté, l'écran affiche le niveau PDU et l'icône des événements actifs apparaît en bas à droite.

4.4.1 Niveau PDU

Sélectionnez le numéro d'une PDU en bas à gauche. L'écran affiche les informations concernant la PDU
sélectionnée. La figure suivante illustre un exemple de données pour la PDU 1, c'est-à-dire l'une des deux
PDU qui communiquent avec l'écran BDM. L'affichage niveau PDU comporte les informations recueillies au
Vertiv | Guide d'installation et d'utilisation du module de communication RPC2™ |
DESCRIPTION
Niveau PDU
Niveau dérivation
Niveau prise
