prise sous ou hors tension, de redémarrer les prises, de les verrouiller ou de les déverrouiller, d'activer le
clignotement du voyant d'une prise ou de revenir au niveau dérivation. Le reste de la fenêtre PDU
Explorer (Explorateur de PDU) affiche des informations détaillées concernant la PDU en rack dans les
onglets Measurements (Mesures), Status (Statut), Settings (Paramètres) et Information (Informations).

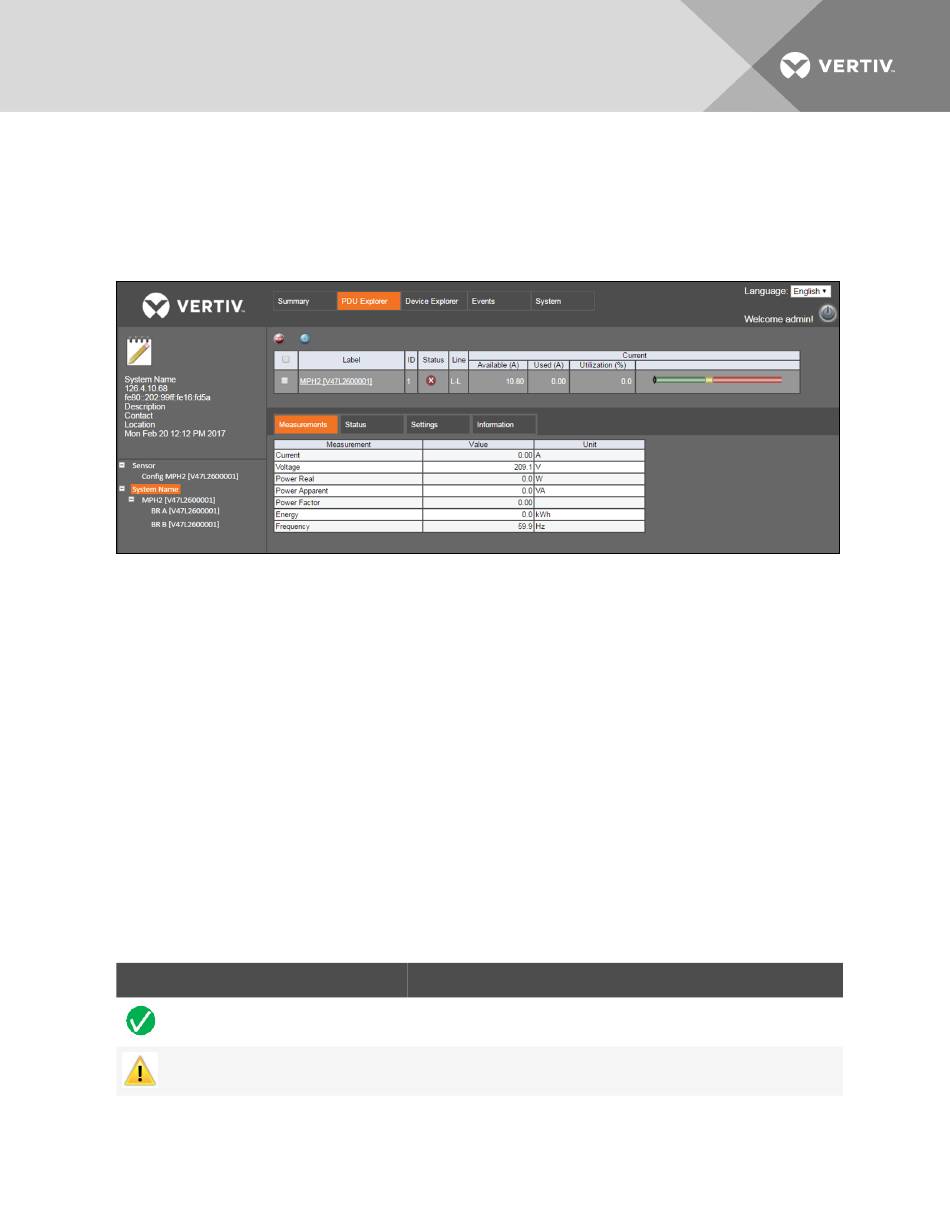

Figure 3.3 Exemple d'onglet PDU Explorer (Explorateur de PDU)
NOTA : L'onglet Status (Statut) des modèles à une phase avec connexion neutre affiche le statut
Neutral OK (Neutre OK). Un cercle rouge avec une croix blanche signifie que les connexions de ligne et
de neutre sont inversées au niveau de la prise de la PDU en rack ou à un niveau plus élevé de la PDU.
3.4.1 Onglet Measurements (Mesures)
L'onglet Measurements (Mesures) de la fenêtre PDU Explorer (Explorateur de PDU) présente les données
disponibles concernant la PDU en rack, les dérivations ou les prises. Vous pouvez consulter les
informations concernant le courant, la tension, la puissance réelle, la puissance apparente, le facteur de
puissance et l'énergie pour les trois niveaux. Le facteur de crête est également indiqué pour les niveaux
dérivation et prise.
3.4.2 Onglet Status (Statut)
L'onglet Status (Statut) de la fenêtre PDU Explorer (Explorateur de PDU) présente le statut de la PDU en
rack, des dérivations ou des prises. Les statuts Over Current (Surintensité), Under Current (Sous-
intensité) et Hardware OK (Matériel OK) sont affichés pour chaque niveau. Pour le niveau dérivation, les
statuts Under Voltage (Sous-tension) et Breaker Closed (Disjoncteur fermé) sont également indiqués et
pour le niveau PDU, les statuts Under Voltage (Sous-tension) et Neutral OK (Neutre OK).
Figure 3.4 Description des icônes de l'onglet PDU Explorer (Explorateur de PDU)
ICÔNE
Vertiv | Guide d'installation et d'utilisation du module de communication RPC2™ |
ÉTAT
Normal
Avertissement
15
