2.4 Création d'un ensemble de PDU en rack
Il est possible de créer un ensemble de quatre PDU en rack MPH2 ou Liebert MPX maximum, ce qui
permet de contrôler et de surveiller toutes les PDU en rack à partir d'une seule interface Web. Le module
de communication RPC2 doit être installé sur chacune de ces PDU en rack.
NOTA : Il n'est pas nécessaire de redémarrer ou de mettre hors tension les PDU en rack MPH2 ou les
charges connectées pour créer un ensemble de PDU en rack. Le niveau de surveillance et de contrôle
possible dépend du modèle de PDU en rack.
Pour configurer un ensemble de PDU en rack :
1. Connectez-vous avec les autorisations appropriées.
2. Reliez un ordinateur ou un commutateur réseau à la voie réseau du module de communication
RPC2 principal à l'aide d'un câble Ethernet.
3. Reliez un câble Ethernet à la voie de liaison du module de communication RPC2 principal.
4. Reliez l'autre extrémité du câble Ethernet à la voie réseau du module de communication RPC2
asservi sur la deuxième PDU MPH2. Dans cette configuration, ce module RPC2 est une unité
associée à laquelle vous pouvez accéder via le module RPC2 principal.
NOTA : Le module RPC2 connecté au réseau LAN est le module principal. C'est le premier de l'ensemble
de PDU en rack.
5. Le deuxième module de communication RPC2 détecte automatiquement les connexions et est
identifié en tant qu'unité associée.
NOTA : Pour modifier l'ordre des unités associées, débranchez les câbles pendant 30 secondes, puis
rebranchez-les dans l'ordre souhaité. Il n'est pas nécessaire de redémarrer le module.
6. Connectez les autres modules de communication RPC2 comme illustré sur la figure ci-dessous.
Vous devez brancher le câble Ethernet sur la voie de liaison d'un module RPC2 déjà ajouté à
l'ensemble et sur la voie réseau du module suivant. Chaque nouveau module que vous ajoutez
est identifié en tant qu'unité associée.

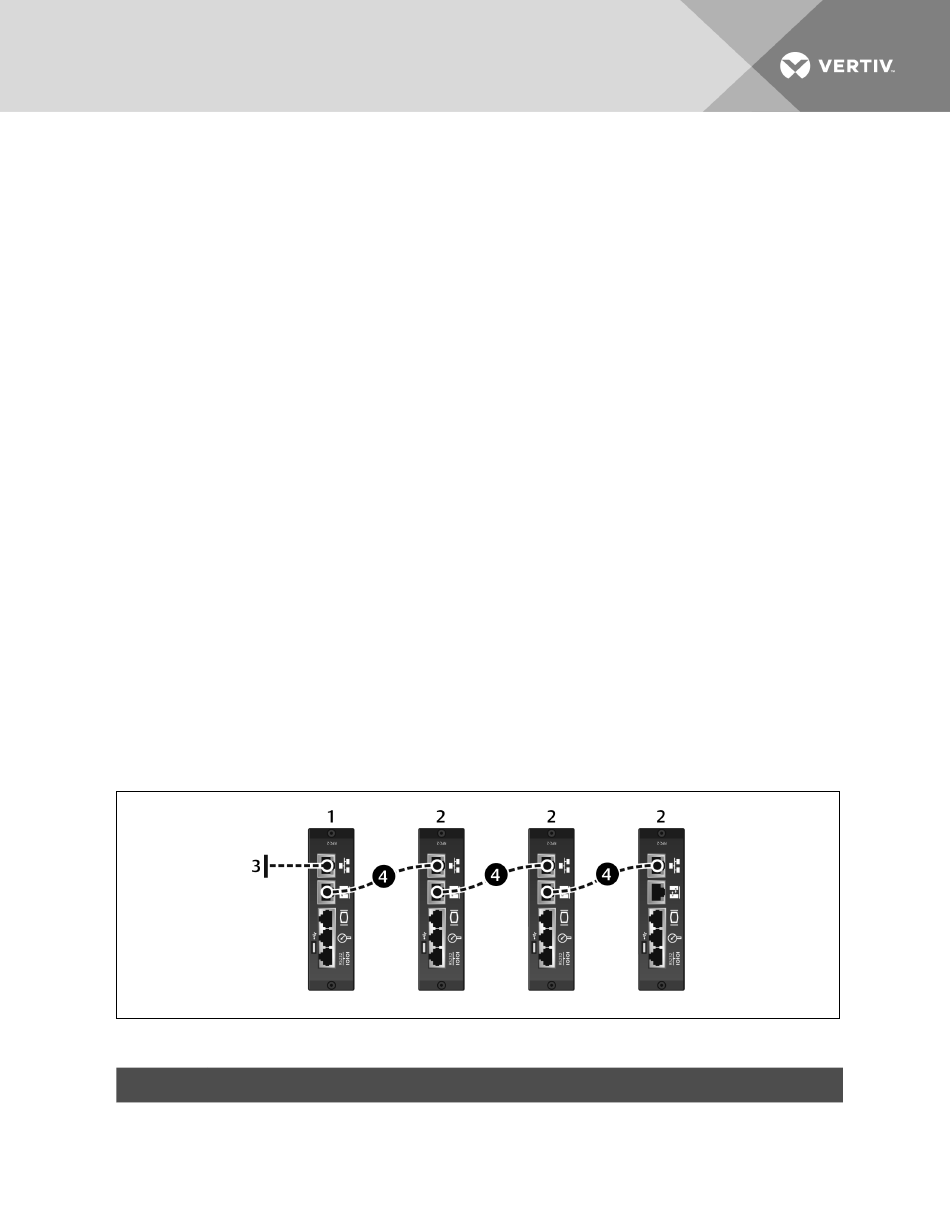

Figure 2.4 Exemple d'un ensemble de PDU en rack
Table 2.4 Description de l'exemple d'un ensemble de PDU en rack
ÉLÉMENT DESCRIPTION
1 Module de communication RPC2 – PDU en rack principale
Vertiv | Guide d'installation et d'utilisation du module de communication RPC2™ | 6
