2.1.1 Câbles nécessaires
Les câbles suivants ne sont pas fournis, mais sont nécessaires pour le fonctionnement du module de
communication RPC2 :
•
Câble RJ45 pour la connexion à la voie série
•
Adaptateur RJ45/DB9F ou équivalent pour la connexion aux matériels Avocent™
•
Câble Ethernet RJ45 CAT5E ou CAT6 pour la connexion à la voie réseau
•
Câble Ethernet RJ45 CAT5 ou de catégorie supérieure pour la connexion à la voie de
liaison
NOTA : Les capteurs Liebert à 1 fil et l'écran local, c'est-à-dire de l'écran RPC BDM, sont fournis avec
les câbles nécessaires.
Installation sur site du module de communication RPC2
Localisez l'emplacement destiné à la carte de communication sur la PDU en rack et insérez-y le module de
communication RPC2. Fixez le module à l'aide de vis imperdables.
2.2 Voies du module de communication RPC2

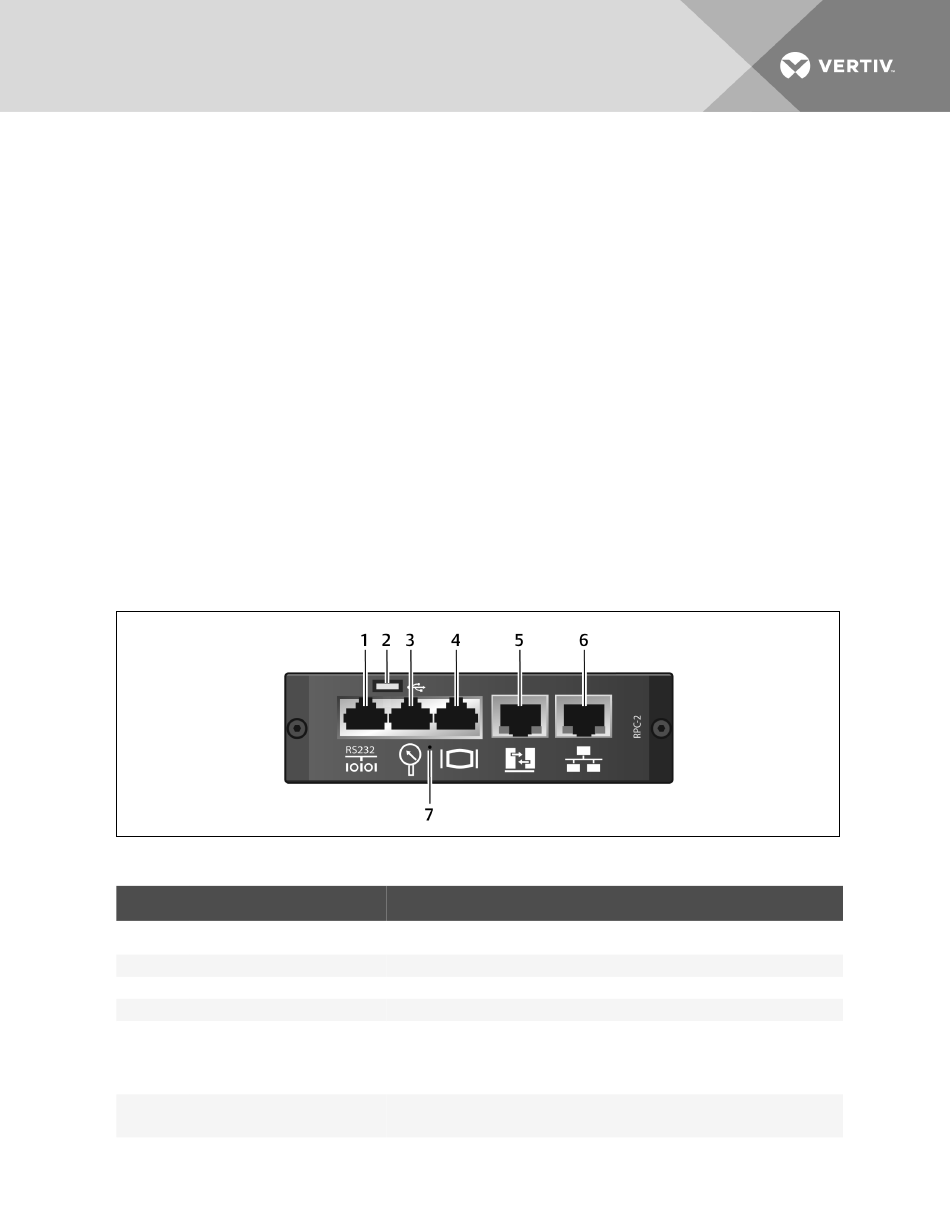

Le module comporte six voies désignées par des icônes. La figure ci-dessous illustre chacune des voies
avec l'icône correspondante.
Figure 2.2 Voies du module de communication RPC2
Table 2.2 Description des voies du module de communication RPC
ÉLÉMENT
VOIE
1
Série
2
USB micro-AB
3
Capteur
4
Affichage
5
Liaison
6
Réseau
Vertiv | Guide d'installation et d'utilisation du module de communication RPC2™ |
DESCRIPTION
Utilisée pour les communications série RS232 à l'aide de l'interface de ligne de commande
(CLI).
Utilisée pour les applications USB.
Utilisée pour relier les capteurs en option.
Utilisée pour relier l'écran RPC BDM (Basic Display Module).
Utilisée pour :
•
La configuration locale via la connexion à un ordinateur.
•
La création d'un ensemble de PDU en rack en interconnectant des PDU en
rack supplémentaires.
Utilisée pour :
•
La connexion au réseau LAN via un câble Ethernet (non fourni).
4
