fonction de gestion des dérivations. Elles sont, dans ce cas, disponibles au niveau PDU. La figure suivante
illustre un exemple des données pour la dérivation A, c'est-à-dire l'une des deux dérivations de la PDU 1
qui communiquent avec l'écran RPC BDM. Sélectionnez une dérivation pour afficher les informations
correspondantes. Sur les PDU MPH2, le niveau de la dérivation est représenté par des lettres. Sur les PDU
MPH et MPX, il est indiqué par des chiffres.

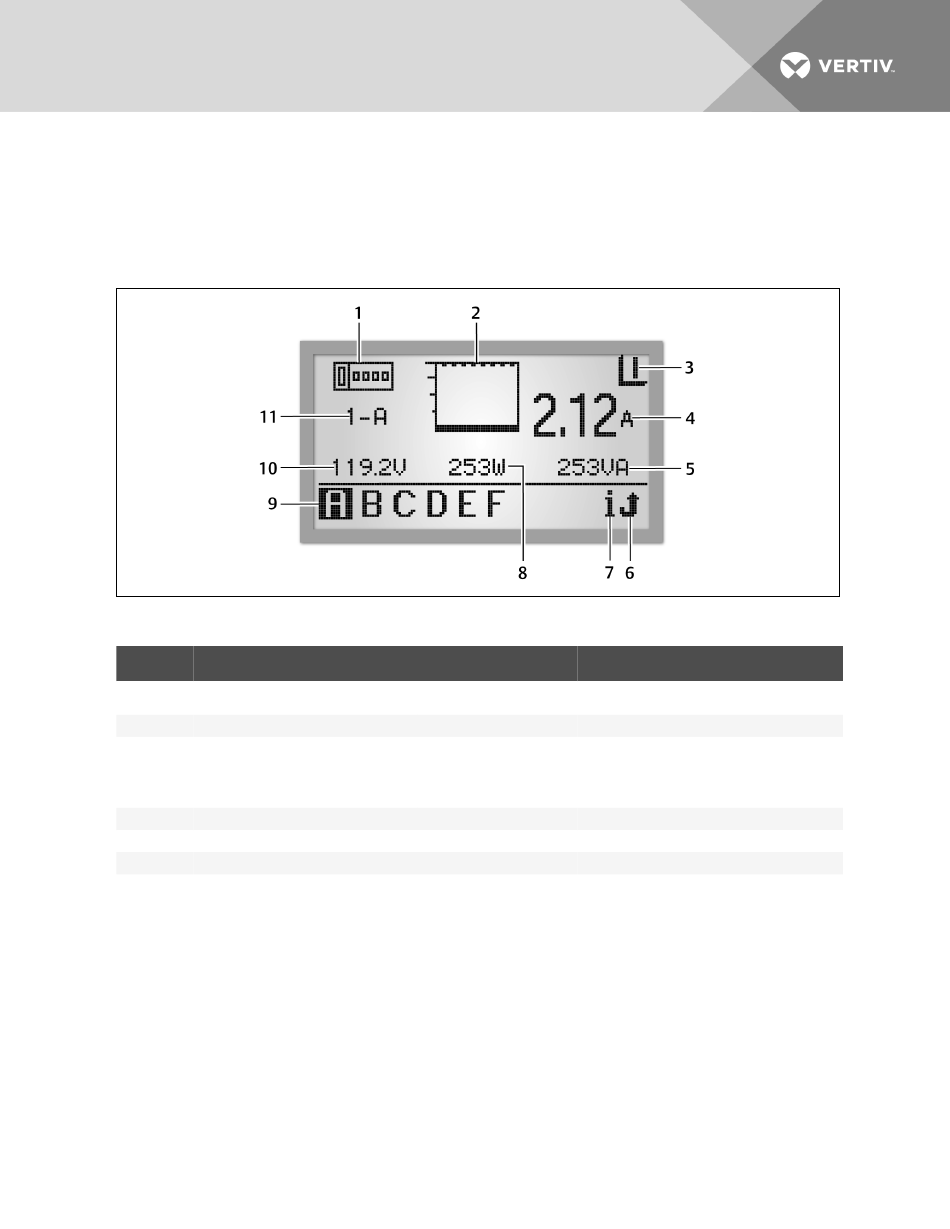

Figure 4.11 Affichage niveau dérivation de la PDU
Table 4.5 Description de l'affichage niveau dérivation
ÉLÉMENT
DESCRIPTION
Icône indiquant qu'il s'agit des informations
1
du niveau dérivation
2
Graphique à barres indiquant le courant
Icône d'état du disjoncteur du circuit de
dérivation
3
I = disjoncteur fermé
O = disjoncteur ouvert
4
Intensité du courant (A)
5
Puissance apparente (VA)
6
Icône de retour
Pour afficher les données concernant un module de dérivation :
1.
Sélectionnez une lettre en bas à gauche à l'aide du bouton de défilement.
2. Appuyez sur le bouton de défilement pour afficher les données de la dérivation sélectionnée.
Niveau prise
La disponibilité des informations concernant les prises dépend des fonctionnalités de la PDU en rack. La
figure suivante illustre un exemple des données pour la prise 2, c'est-à-dire l'une des six prises de la
dérivation A de la PDU 1 qui communiquent avec l'écran RPC BDM.
Vertiv | Guide d'installation et d'utilisation du module de communication RPC2™ |
ÉLÉMENT
DESCRIPTION
7
Icône d'information
8
Puissance réelle (en watts)
9
ID de la dérivation
10
Tension (V)
11
Identifiant de la dérivation
53
