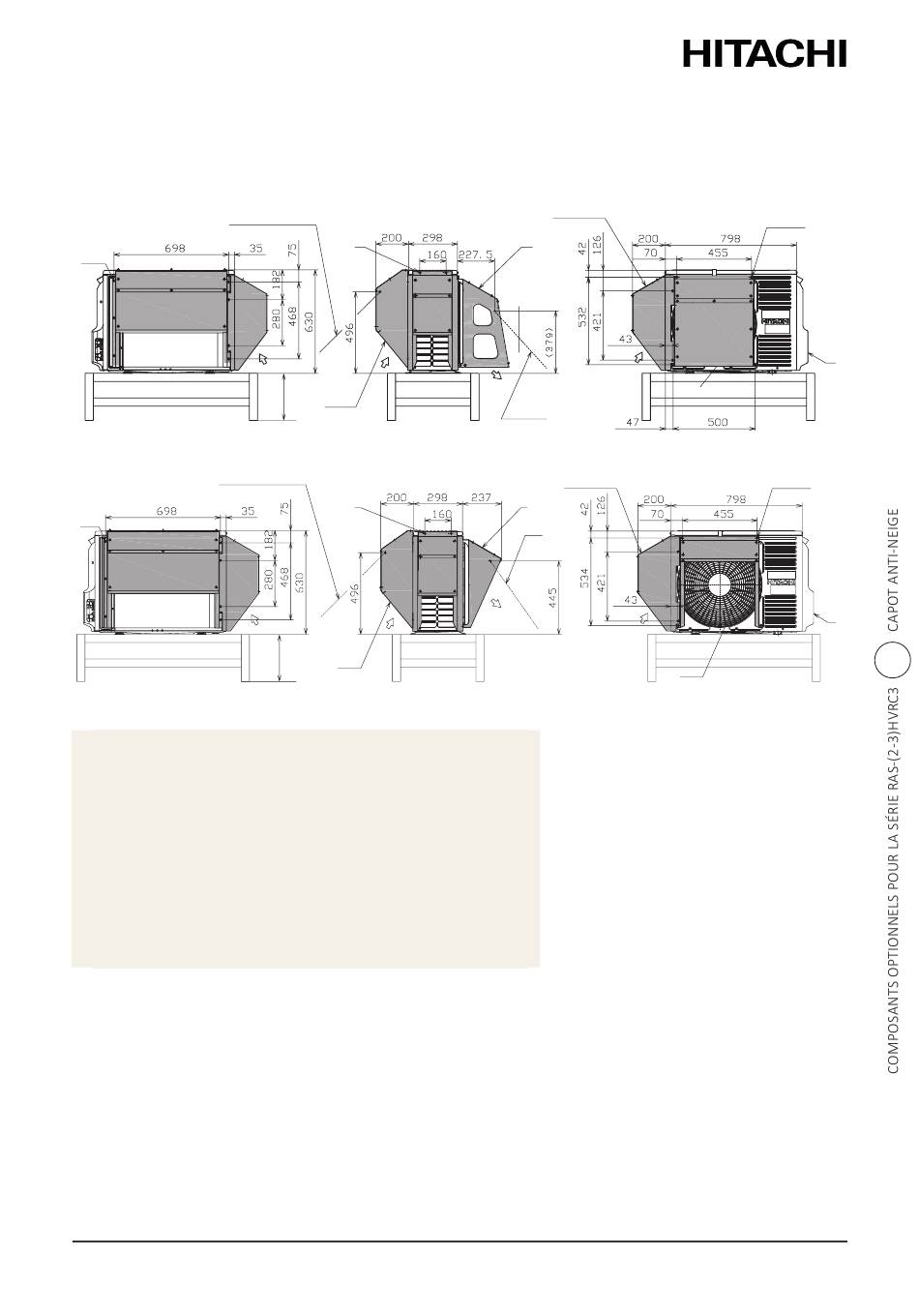

16.4.4 Assemblage du capot anti-neige
A
3
1
A
3
1
A.
Arrière
B.
Côté gauche
C.
Avant
1.
Vis de fixation
2.
Capot de prise d'air
3.
Câble métallique (facultatif pour éviter le basculement)
4.
Capot de refoulement d'air
5.
Groupe extérieur
6.
Capot d'aspiration gauche
7.
Grille de soufflage
REMARQUE
• a > Hauteur maximale chute de neige.
• Structure de base fournie sur site.
PMFR0654 rev.0 - 12/2023
1
a
2
1
a
2
B
6
4
3
B
6
4
3
C
1
5
7
C
1
5
7
