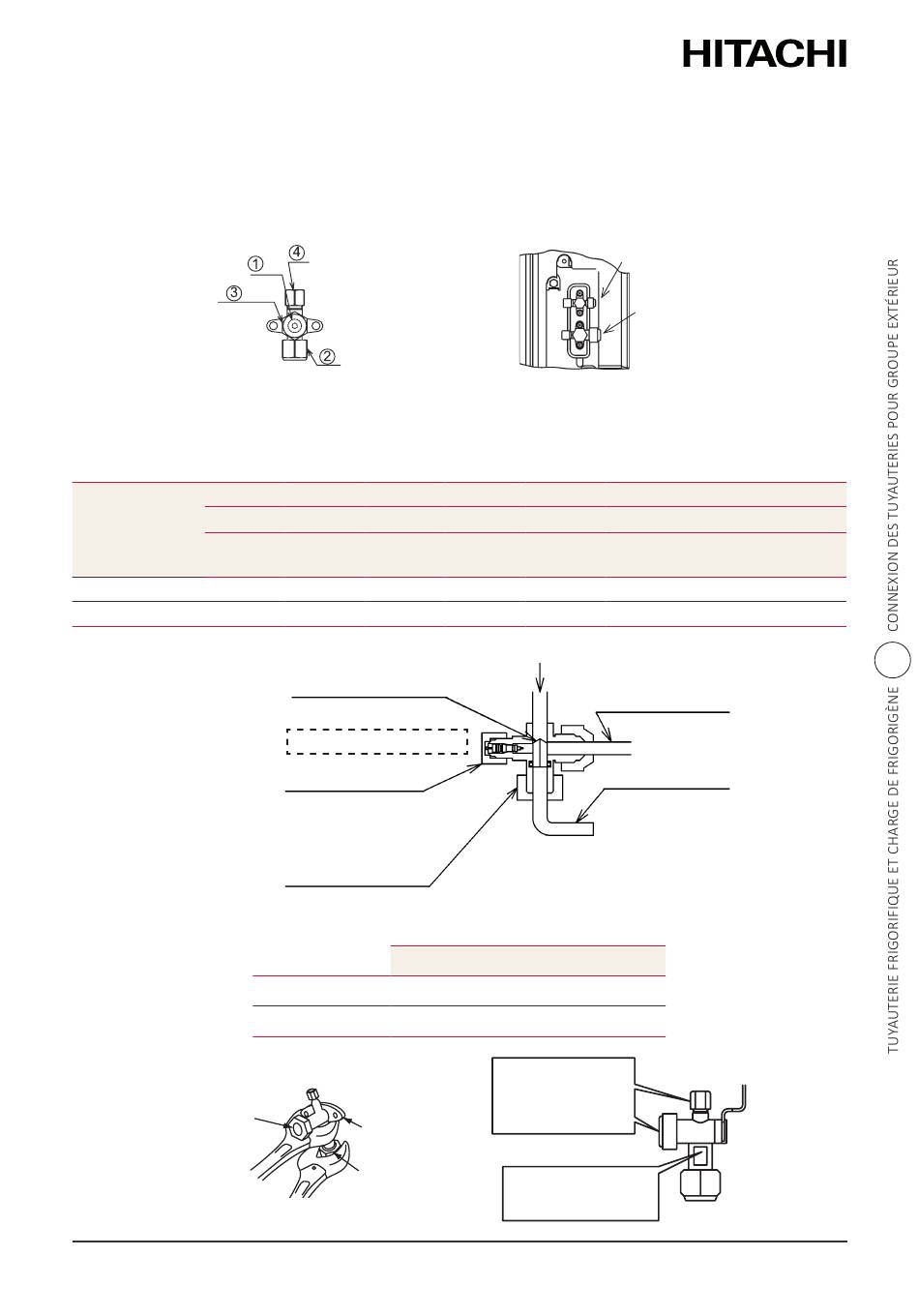

5.8.1 Soupape d'arrêt du groupe extérieur
La soupape d'arrêt doit être mise en œuvre conformément aux schémas et tableaux ci-dessous :
Soupape à tige

Raccord conique

Bouchon

C lapet anti-retour pour port de maintenance

Groupe extérieur
Soupape
de gaz
RAS-(2/2.5)HVRC3 7 - 9
RAS-3HVRC3 9 - 11
Soupape à tige
Serrez la soupape à tige selon le couple indiqué ci-dessus :
Sens inverse des aiguilles d'une montre...Ouvrir
Sens des aiguilles d'une montre................Fermer
Prise de pression
(Réservé au raccordement des tubulures de charge)
Serrez le bouchon avec un couple de 16 N·m
Bouchon
Serrez le bouchon avec un couple de 37 N·m
(À fixer après l'opération)
(*) Clé à six pans utilisée pour la soupape à tige :
N'utilisez pas deux clés
dans cette position.
Vous risquez de
provoquer des fuites
PMFR0654 rev.0 - 12/2023
Type à tige

Vanne Soupape
de liquide de gaz
7 - 9 34 - 42
7 - 9 68 - 82
Fermé avant l'envoi
2 CV, 2,5 CV
Soupape de gaz
Vanne de liquide
Soupape d'arrêt
(Type à tige)
Raccord
conique
Elle est fournie par l'usine fermée
Couple de serrage (Nm)
 
Vanne Soupape
de liquide de gaz
14 - 18 33 - 42
34 - 42 33 - 42
Pression du frigorigène
Tuyauterie frigorifique
Clé à six pans creux
(fournie sur site) (*)
3 CV
4 mm 5 mm
4 mm 4 mm
N'utilisez pas deux clés ici.
Une fuite de frigorigène se
produira
Utilisez deux clés ici pour le
raccordement du tuyau
Soupape d'arrêt (liquide)
Soupape
d'arrêt (gaz)

Vanne Soupape Vanne
de liquide de gaz de liquide
33 - 42 14 - 18 14 - 18
33 - 42 14 - 18 14 - 18
