ATTENTION
• Maintenez le raccord fixe avec une clé adaptée et utilisez une clé dynamométrique pour serrer le
raccord conique des raccordements vissés.
• Ne dépassez pas la valeur de serrage indiquée dans le tableau. Le raccord se déformerait et le
raccordement pourrait fuir.
Si la température et l'humidité dans le plafond dépassent 27 °C/HR 80 %, de la condensation se
forme à la surface de l'isolation. Enroulez la tuyauterie frigorifique avec une isolation supplémentaire
(entre 5 et 10 mm d'épaisseur) comme mesure préventive.
Pour les tuyaux à joint enterrés comme un coude ou une prise, prévoyez une trappe de maintenance
pour simplifier la vérification du raccordement.
Les tuyaux doivent être renforcés par un support résistant aux séismes pour qu'ils ne soient pas
endommagés par une force externe.
Ne serrez pas trop la tuyauterie frigorifique pour éviter le stress de chaleur.
En connectant les unités intérieures et groupes extérieurs aux tuyauteries frigorifiques, fixez les
tuyaux comme indiqué pour que les tuyaux n'entrent pas en contact avec des parties fragiles du mur,
du plafond, etc. Le non-respect de cette mesure risque de provoquer des bruits anormaux dus aux
vibrations du tuyau.
Effectuez le test d'étanchéité conformément au Manuel d'installation et de fonctionnement du
groupe extérieur.
Après avoir raccordé la tuyauterie frigorifique, comblez l'espace entre l'orifice pré-défoncé et les
tuyauteries frigorifiques à l'aide de matériaux d'isolation.
Côté unité
5.4 Indications générales sur l'installation de tuyauteries frigorifiques
5.4.1 Préparation des tuyaux frigorifiques en cuivre
Nettoyez la zone où vous allez réaliser les travaux de préparation des tuyaux frigorifiques en cuivre.
Elle doit notamment être dépourvue de décombres, de terre, de copeaux de bois ou de métal et,
plus généralement, de toute substance qui pourrait pénétrer par les extrémités du tuyau durant les
travaux de manipulation. Le tuyau en cuivre doit être propre et dépourvu de restes d'adhésif, de
ciment, de poussière ou autres substances adhérentes.
!
ATTENTION
• Avant d'installer les tuyaux, nettoyez-les en insufflant de l'azote sans oxygène dans les tuyaux
afin d'éliminer toute trace de poussière ou d'autres substances éventuellement présentes.
PMFR0654 rev.0 - 12/2023

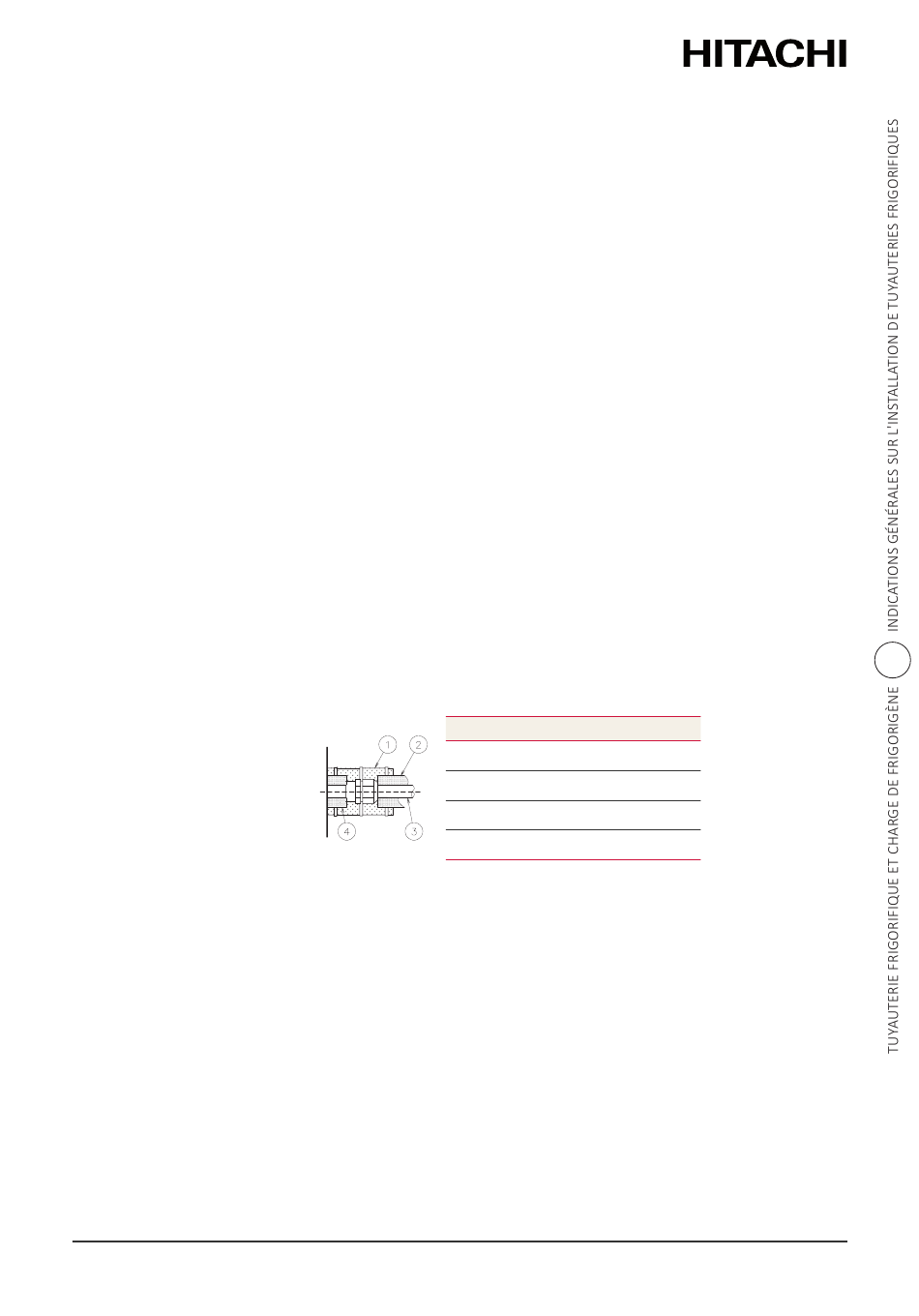

N° Description
