Ras-(2-3)Hvrc3 - Hitachi Ras-2Hvrc3 Manuel D'installation Et De Fonctionnement
Table des Matières

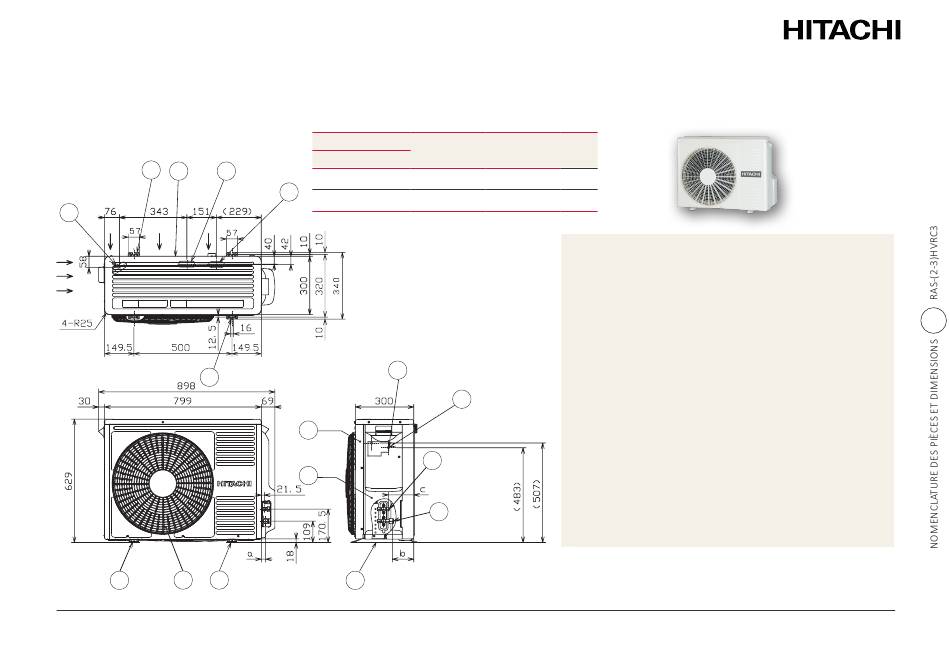

2.1 RAS-(2-3)HVRC3
Pour plus d'informations, consultez le catalogue technique.
2
3
4
1
5
7
6
6
PMFR0654 rev.0 - 12/2023
Dimension
a
b
Modèle
RAS-(2/2.5)HVRC3
22,5
109
1
RAS-3HVRC3
26,5
103
10
11
9
12
8
13
6
c
d
e
129
12,7
6,35
127,5 15,88
9,52
1.
Orifice d'évacuation poinçonné : Orifice long 30x80
2.
Orifice de fixation pour boulon d'ancrage M10 :
2 Orifices en U
3.
Prise d'aspiration d'air
4.
Orifice d'évacuation poinçonné: Pour tuyau d'évacuation
5.
Orifice de fixation pour boulon d'ancrage M10 :
2 Orifices longs
6.
Élément du pied
7.
Sortie de refoulement d'air
8.
Panneau de protection des tuyauteries
9.
Panneau de branchement
Bornier pour l'alimentation et la transmission
10.
Vis borne du câble d'alimentation (M5)
Vis borne du câble de transmission (M4)
11.
Vis borne du câble de terre (M5)
12.
Connexion pour le tuyau de liquide frigorigène: avec
raccord conique pour tuyau en cuivre de Øe
13.
Connexion pour la conduite de gaz frigorigène : avec
raccord conique pour tuyau en cuivre de Ød
2
