6.1 RAS-(2-3)HVRC3

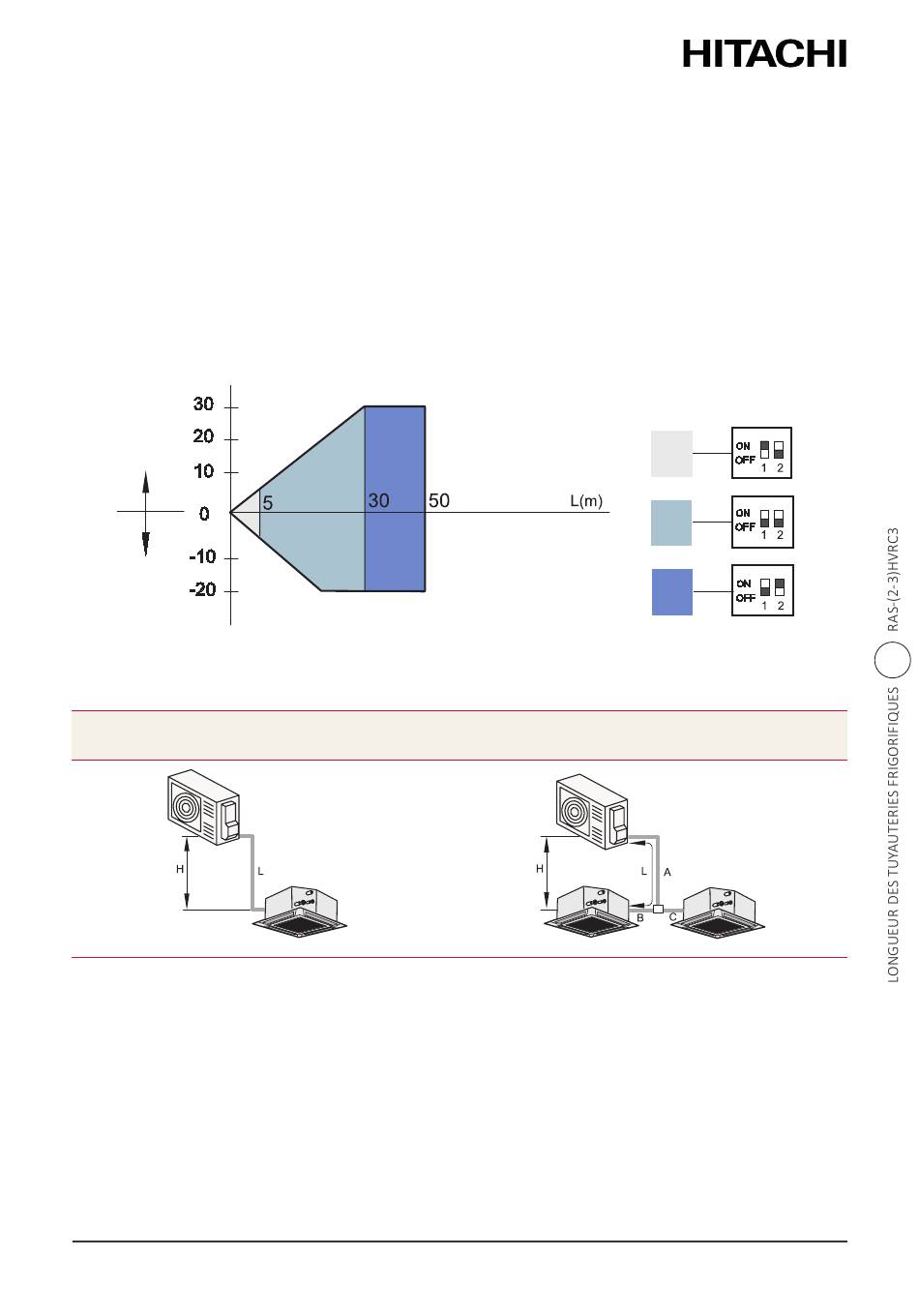

6.1.1 Longueur des tuyauteries frigorifiques
La tuyauterie frigorifique entre l'unité intérieure et le groupe extérieur doit être configurée selon le
graphique suivant.
Faites en sorte que la configuration reste comprise dans la zone du graphique qui illustre la
différence de hauteur applicable en fonction de la longueur des tuyauteries.
Différence de
hauteur (m)
Lorsque le groupe
extérieur est installé
plus haut que l'unité
intérieure
Lorsque le groupe
extérieur est installé
plus bas que l'unité
intérieure
6.1.2 Système de tuyauterie pour raccordement par collecteur
Système à 1 unité intérieure
(groupe extérieur de 2, 2,5 ou 3 CV)
(Images fournies à titre d'exemple)
PMFR0654 rev.0 - 12/2023
Longueur totale entre le groupe extérieur et
chaque unité intérieure
RAS-(2-3)HVRC3
Système à 2 unités intérieures
(groupe extérieur de 3 CV)
DSW302
Réglage
d'usine
6
