3. Réglez la hauteur totale de la garniture d'appui-tête/du
montant de fixation avec le bouton D.
Pour un bon réglage, vous devez régler l'appui-tête à la
hauteur des oreilles de l'utilisateur.
4. Une fois la hauteur finale définie, ajustez l'anneau D
(avec la vis de réglage) de façon à ce qu'il soit aligné
sur le haut de l'ensemble de clames (pour éviter tout
glissement) C.

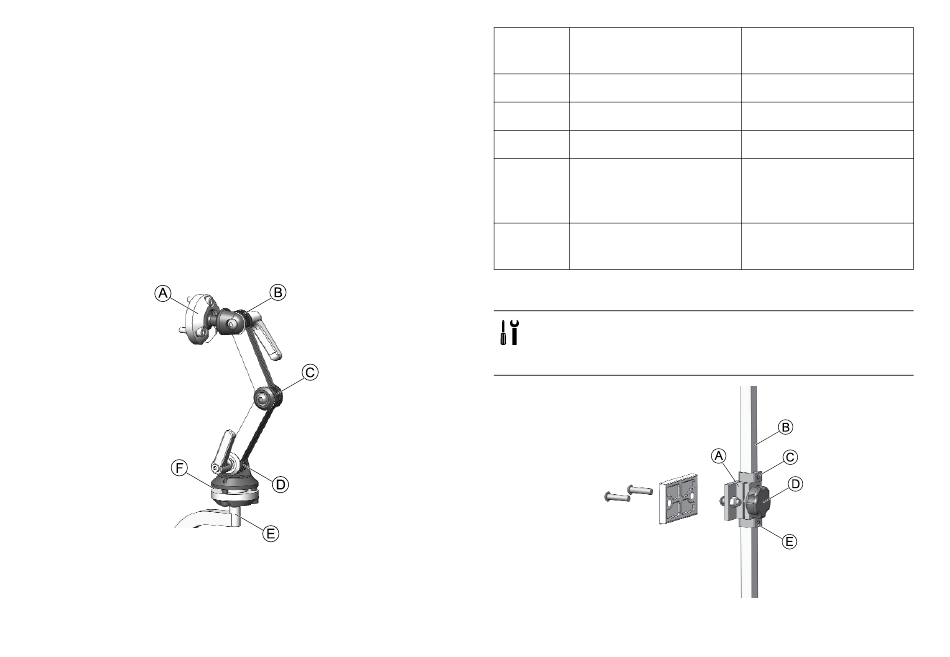

4.19.3 Réglage du matériel de fixation de l'appui-tête Elan
Le matériel de fixation de l'appui-tête Elan offre différentes
possibilités de réglage. L'illustration ci-dessous représente
les différentes plages de réglage des articulations.
1585729-I
Fig. 4-11
Pivot rotatif
A
multi-angle supérieur
B
Liaison supérieure
Liaison intermédiaire
C
Liaison inférieure
D
Montant de fixation
E
Pivot rotatif
F
multi-angle inférieur
Installation
•
Clé Allen de 2,5 mm
•
Clé Allen de 4 mm
•
Clé Allen de 5 mm
Réglages (Mise en service)
•
Rotation à 360°
•
Inclinaison à 80°
•
Rotation à 180°
•
Rotation à 100°
•
Rotation à 180°
•
Rotation à 360°
par incréments
de 90°
•
Rotation à 360°
•
Inclinaison à 50°
Fig. 4-12
43
