Invacare® Ultra Low Maxx par Motion Concepts
DLX-CR400 et DLX-CR400LF

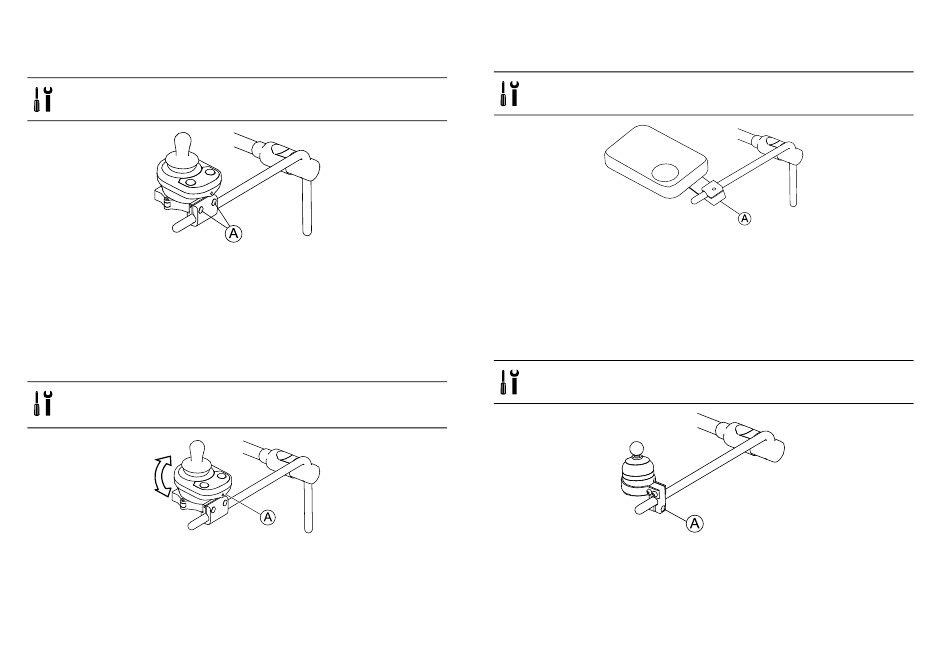

Inclinaison du manipulateur
•
Clé Allen de 4 mm
1. Desserrez les vis A.
2. Positionnez le manipulateur sur le support central
escamotable.
3. Serrez les vis.
Rotation du manipulateur
•
Clé Allen de 4 mm
•
Clé de 8 mm
1. Desserrez la vis A (non représentée sur l'illustration).
2. Tournez le manipulateur dans le collier jusqu'à la
position souhaitée.
3. Serrez la vis.
24
Fig. 4-6
Fig. 4-7
Composants ASL sur la tablette du support central
escamotable
•
Clé Allen de 3/16 pouce
Fig. 4-8 Le graphique sert d'exemple.
1. Desserrez la vis A.
2. Positionnez le joystick sur le support central
escamotable.
3. Serrez la vis.
Composants ASL sur le support central escamotable seul
•
Clé Allen de 5/32 pouce
Fig. 4-9 Le graphique sert d'exemple.
1. Desserrez la vis A.
2. Positionnez le joystick sur le support central
escamotable.
3. Serrez la vis.
