Invacare® Ultra Low Maxx par Motion Concepts
4.19.1 Installation d'un adaptateur d'appui-tête pour les
dossiers Elite Back et High Back
Lors de l'installation d'un appui-tête sur un dossier High
Back ou Elite Back, vous devez utiliser un adaptateur.
•
Tournevis Phillips
•
Clé de 8 mm

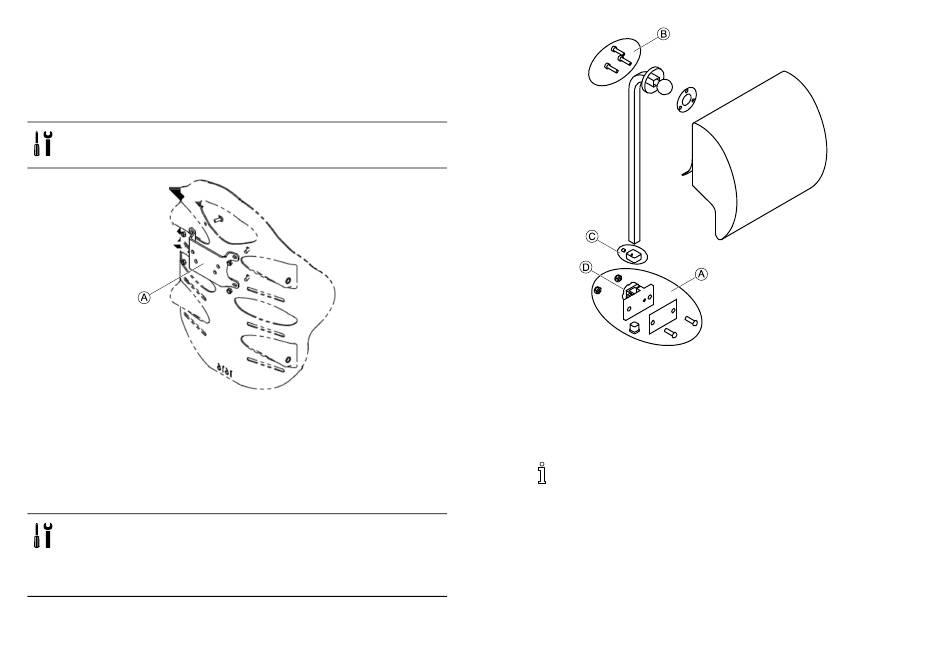

1. Avec le matériel fourni, alignez et installez l'adaptateur
d'appui-tête A dans les orifices de montage existants
dans le panneau arrière.
4.19.2 Réglage et installation de l'appui-tête style
automatique
•
Clé Allen de 2,5 mm
•
Clé Allen de 4 mm
•
Clé Allen de 5 mm
•
Clé de 10 mm
42
1. Avec le matériel fourni, alignez et installez l'ensemble
de la bride de l'appui-tête dans les orifices de montage
existants du panneau arrière A.
2. Fixez la garniture d'appui-tête à la tige de l'appui-tête
avec le matériel de fixation fourni B.
Vous pouvez régler la garniture d'appui-tête
sur n'importe quelle inclinaison à l'aide de la
rotule située à l'extrémité de la tige d'appui-tête
en desserrant et en resserrant le matériel de
fixation.
1585729-I
