1. Desserrez les vis A.
2. Réglez le composant dans la position souhaitée.
3. Serrez les vis.
4.3 Possibilités de réglage du support du
manipulateur Quad Link
4.3.1 Réglage de la hauteur du manipulateur

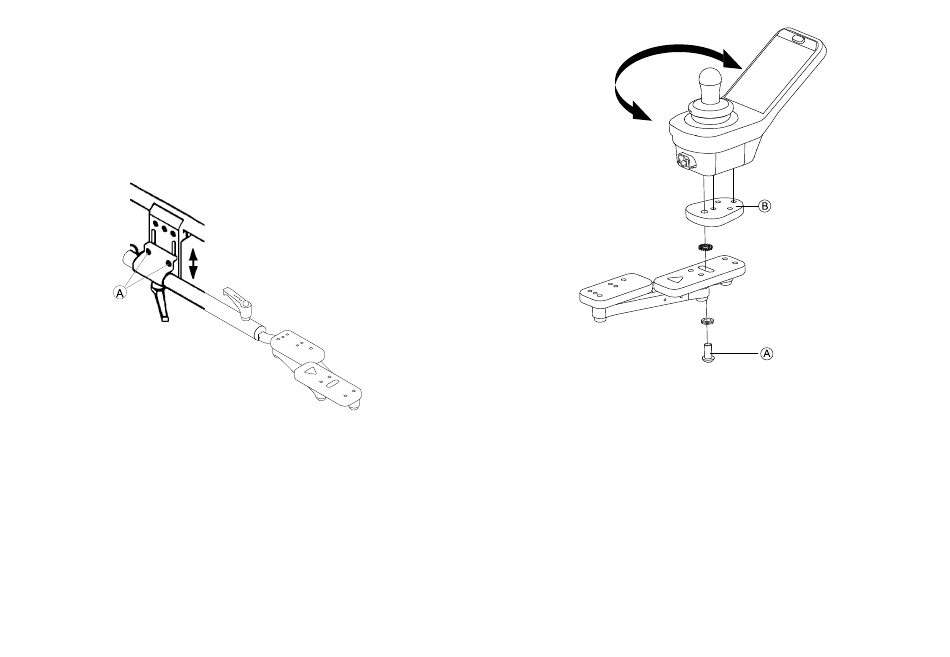

1. Desserrez les deux vis de réglage A sur la fixation du
manipulateur.
2. Poussez ou tirez le tube de montage du manipulateur
vers le haut ou vers le bas jusqu'à la hauteur souhaitée.
3. Serrez les deux vis de réglage sur la fixation du
manipulateur.
4.3.2 Réglage de la position du manipulateur
Procédez ainsi pour régler la position du manipulateur sur
la fixation Quad Link.
20
1. Desserrez la vis A qui fixe la tablette réglable du
manipulateur B à la fixation Quad Link.
2. Tournez le manipulateur dans la position souhaitée.
3. Serrez la vis pour fixer la tablette réglable du
manipulateur à la fixation Quad Link.
4.3.3 Réglage de la tension de verrouillage
Par défaut, la fixation Quad Link est équipée de deux
aimants qui la verrouillent en position étendue. Le retrait
d'un aimant réduit la tension et facilite le déverrouillage de
la fixation Quad Link.
1585729-I
