ATTENTION !
Risque de déport du manipulateur vers l'arrière
en cas de collision accidentelle avec un obstacle,
comme l'encadrement d'une porte ou une table,
auquel cas le joystick peut se bloquer contre
la manchette d'accoudoir si la position du
manipulateur est réglée alors que toutes les vis
ne sont pas complètement serrées
Le véhicule électrique risque dans ce cas
d'avancer de manière incontrôlée et de blesser
l'utilisateur du véhicule et toute personne
susceptible de se trouver sur son chemin.
– Lors du réglage de la position du manipulateur,
veillez toujours à bien serrer toutes les vis.
– Si un tel accident se produisait, coupez
immédiatement le système électronique du
véhicule électrique au niveau du manipulateur.
ATTENTION !
Risque de blessure
Si vous vous appuyez sur le manipulateur, lors
d'un transfert vers ou hors du fauteuil roulant,
par exemple, le support du manipulateur risque
de se casser et l'utilisateur de tomber du fauteuil
roulant.
– Ne vous servez jamais du manipulateur comme
d'un support, lors d'un transfert, par exemple.

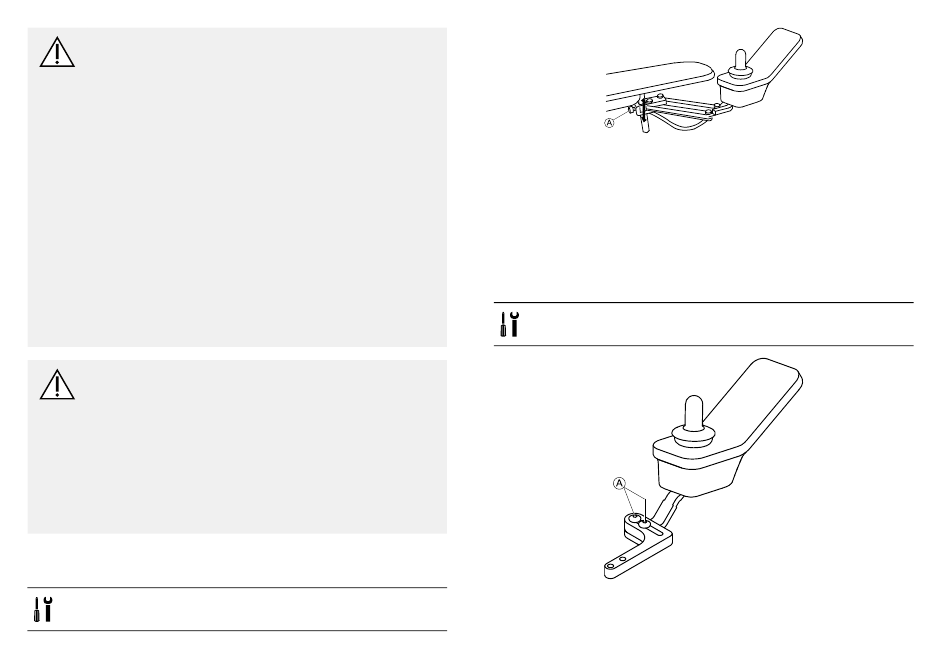

4.2.1 Réglage de la hauteur du manipulateur (supports de
manipulateur escamotables uniquement)
Clé Allen de 6 mm
1585729-I
1. Desserrez la vis A.
2. Réglez le composant dans la position souhaitée.
3. Serrez la vis.
4.2.2 Réglage du décalage du manipulateur
Il est possible de régler le manipulateur de 20 mm
(0,8 pouce) sur le côté.
Clé Allen de 3 mm
Réglages (Mise en service)
Fig. 4-1
Fig. 4-2
19
