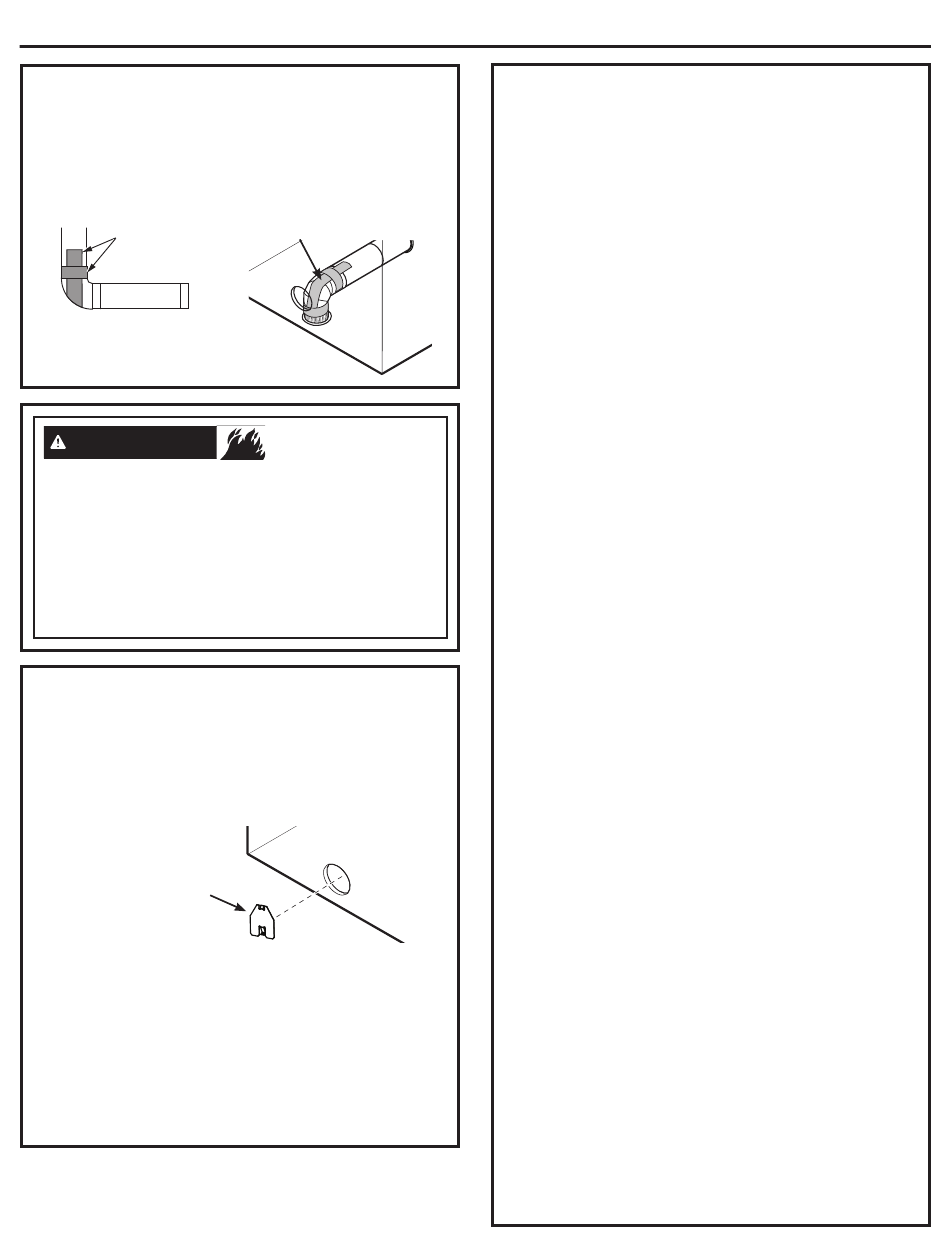

SELLE TODAS LAS JUNTAS DEL
DUCTO
• Usando las aberturas en el panel trasero, envuelva
con cinta de aluminio de la lista de UL todas las
juntas internas del ducto y el codo.
Cinta de
DUCT
papel
TAPE
aluminio de
la lista de UL
ADVERTENCIA
Vuelva a colocar la cubierta trasera del
calentador.
Use guantes y protectores para brazos.
Cierre la abertura trasera con la placa de
cubierta de escape.
Si esto no se cumple, se podrá producir una
incendio o descarga eléctrica.
INSTALE LA PLACA DE
CUBIERTA DEL ESCAPE Y EL
SISTEMA DE ESCAPE COMPLETO
• Agregue la placa de cubierta del escape a la
abertura del ducto en el panel trasero.
Placa de
cubierta
de escape
NUNCA DEJE LA ABERTURA TRASERA SIN LA
PLACA EN SU LUGAR
• Conecte los codos y conductos de metal estándar
para completar el sistema de salida.
• Coloque la secadora en su ubicación final.
• Asegure el ducto de la secadora a la ventilación de
la casa agregando cinta de papel aluminio de la lista
de UL o una abrazadera al conducto.
Impreso en EE.UU
Instrucciones de instalación
Cinta de papel aluminio
de la lista de UL
- Riesgo de incendio
CONEXIÓN DE LA SECADORA A
LA VENTILACIÓN DE LA CASA
CONDUCTO DE TRANSICIÓN DE METAL
RÍGIDO
• Para un mejor funcionamiento del secado, se
recomienda el uso de un conducto de transición de
metal rígido.
• Los conductos de transición de metal rígido reducen
el riesgo de que se puedan aplastar o doblar.
CONDUCTO DE TRANSICIÓN DE METAL
FLEXIBLE SECADORA DE ROPA DE LA
LISTA DE UL
• Si un conducto de metal rígido no puede ser
utilizado, entonces un conducto de metal flexible
aprobado por UL puede ser utilizado.
(GE Appliances parte – PM08X10085.)
• Nunca instale un conducto de transición en paredes,
cielos rasos, pisos u otros espacios adjuntos.
• La longitud total del conducto de transición no
deberá superar los 8' (2.4 m).
• Para muchas aplicaciones, se recomienda
enfáticamente la instalación de codos tanto en la
secadora como en la pared. Los codos permiten
que la secadora pueda estar junto a la pared
sin que se aplaste ni se doble el conducto de
transición, maximizando el rendimiento del secado.
• Evite que la tubería se apoye sobre objetos cortantes.
CONDUCTO DE TRANSICIÓN DE METAL
FLEXIBLE (TIPO HOJA DE ALUMINIO) DE
LA LISTA DE UL
• En instalaciones especiales, puede ser necesario
conectar la secadora a la ventilación domestica
usando un conducto de metal flexible (tipo papel de
aluminio). Un conducto universal flexible aprobado
por UL (GE Appliances partes - PM8X73 o WX8X73)
puede ser utilizado UNICAMENTE en instalaciones
donde un conductor de metal rígido o flexible no
puede ser utilizado y donde un diámetro de 4"
(10,2 cm) puede mantenerse a lo largo del conducto.
• En Canadá y en Estados Unidos, sólo se podrán
usar los conductos de transición que cumplan con
"UL 2158A STANDARD FOR CLOTHES DRYER
TRANSITION DUCT" (UL 2158A - Norma de
conductos para secadoras de ropa).
• Evite que la tubería se apoye sobre objetos cortantes.
• Para un mejor funcionamiento:
1. Deslice un extreme del conducto sobre la
tubería de salida de la secadora de ropa.
2. Asegure el conducto con una abrazadera.
3. Con la secadora en su posición permanente,
extienda el conducto hasta su máxima
extensión. Permita que 2" (5,08 cm) del
conducto se superpongan con la tubería
de escape. Corte y retire el sobrante del
conducto. Mantenga el conducto lo más recto
posible para lograr el flujo de aire máximo.
4. Asegure el conducto a la tubería de escape
con la otra abrazadera.
4
