MENU GRAPHIQUES

On pourra visualiser, à l'aide du menu GRAPHIQUES, certains paramètres
d'exploitation des unités, représentés graphiquement sur des axes carté-
siens, où l'on pourra observer les variations des grandeurs (températures,
puissance ou pressions) dans le temps

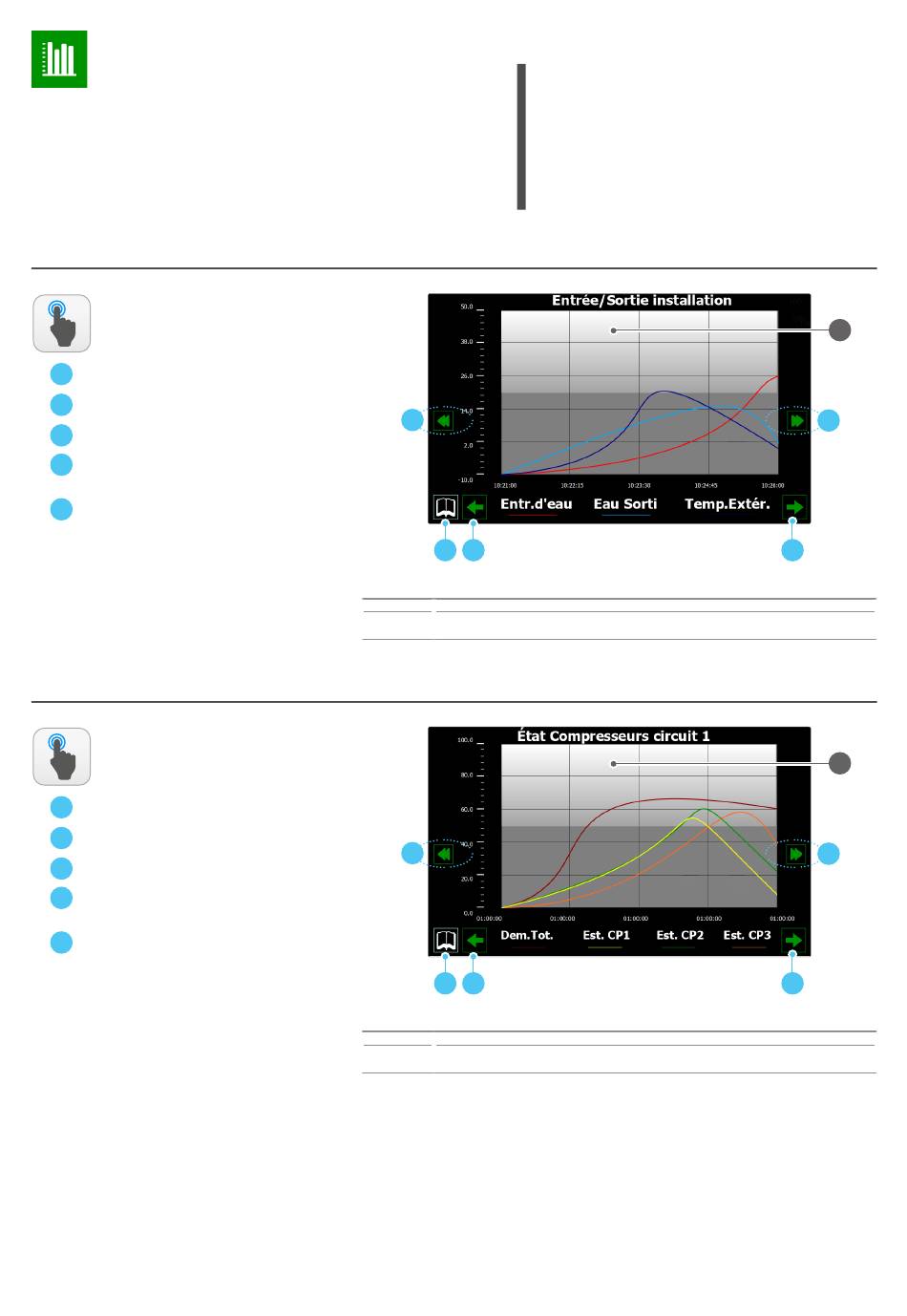

GRAPHIQUES - Graphique de l'évolution de la température d'eau en entrée / sortie de l'échangeur
ACTIONS
DISPONIBLES :
A Ouvre la page de sélection des menus ;
Passe à la page précédente ;
B
Passe à la page successive ;
C
Permet de faire défiler le graphique à rebours dans le
D
temps (selon les indications sur l'axe horizontal) ;
Permet faire défiler le graphique en avant dans le
D
temps (selon les indications sur l'axe horizontal) ;
GRAPHIQUES - Graphique de l'évolution des compresseurs Circuit 1
ACTIONS
DISPONIBLES :
Ouvre la page de sélection des menus ;
A
Passe à la page précédente ;
B
Passe à la page successive ;
C
Permet de faire défiler le graphique à rebours dans le
D
temps (selon les indications sur l'axe horizontal) ;
Permet faire défiler le graphique en avant dans le
D
temps (selon les indications sur l'axe horizontal) ;
ATTENTION : certaines pages (ou bien certaines rubriques
des pages) de ce menu pourraient ne pas être visibles car spé-
cifiques à certains modèles ou certains types d'unité (selon
la configuration, certains composants pourraient ne pas être
disponibles) ; toutefois, ce manuel reporte toutes les pages
disponibles. Pour de plus amples informations sur les compo-
sants montés sur l'unité, voir le manuel technique.
D
A B
Indice Signification
Visualise un graphique en temps réel sur l'évolution des températures d'eau en entrée et en sortie de
1
l'échangeur (sur le bas, on pourra lire la légende des couleurs des courbes)
D
A B
Indice Signification
Visualise un graphique en temps réel sur l'évolution des puissances relatives aux compresseurs du
1
circuit 1 (sur le bas, on pourra lire la légende des couleurs des courbes)
1
E
C
1
E
C
